ステッピングモーター特性を高精度に測定

- ステッピングモーターの7つの特性を同時測定
- 角度分解能 1/10000°、トルク測定精度 ±0.5%/F.S.の高精度測定
- ピークトルク、PPトルク、オーバーシュート角度、静定時間、CW/CCW角度誤差、効率、セトリングタイムを自動演算
- ディテントトルク・ホールディングトルクのFFT分析機能を装備

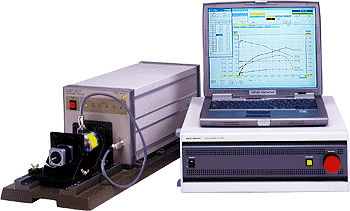

ステッピングモーターステーション Pro.
PV-7700システムは、ステッピングモーター特性を評価するのに欠かせない7つの基本特性(プルイントルク、プルアウトトルク、角度精度、ダンピング特性、ホールディングトルク、角度
-
トルク特性<θ-T>)を同時に高精度自動計測するとともに、モーター効率の自動演算やディテントトルク・ホールディングトルクの変動成分のFFT解析を実現、Windowsベースの使いやすいシステムです。角度分解能1/10000º、トルク測定精度±0.5%/F.S.という高精度計測を実現するとともに、測定対象モーターへの駆動用パルス出力を800kHzとすることで、マイクロステップ駆動のステッピングモーターにも対応可能です。当社独自のPKシリーズトルク検出器との組合せにより、各種ステッピングモーター特性を総合評価することを可能とします。
![]() |
|
ステッピングモーターステーション Pro. PV-7700システムは、ステッピングモーター特性を評価するのに欠かせない7つの基本特性(プルイントルク、プルアウトトルク、角度精度、ダンピング特性、ホールディングトルク、角度 - トルク特性<θ-T>)を同時に高精度自動計測するとともに、モーター効率の自動演算やディテントトルク・ホールディングトルクの変動成分のFFT解析を実現、Windowsベースの使いやすいシステムです。角度分解能1/10000º、トルク測定精度±0.5%/F.S.という高精度計測を実現するとともに、測定対象モーターへの駆動用パルス出力を800kHzとすることで、マイクロステップ駆動のステッピングモーターにも対応可能です。当社独自のPKシリーズトルク検出器との組合せにより、各種ステッピングモーター特性を総合評価することを可能とします。
