買い替えサポートキャンペーンのご案内

キャンペーン期間終了



お持ちの機器を最新機器へ！ 買い替えサポートキャンペーンのご案内

キャンペーン期間：2023年7月1日～2023年12月28日まで（キャンペーン期間終了しました）

日ごろ弊社製品をご使用いただいているお客様に、買い替えサポートキャンペーンのご案内です。
下の写真の製品をお持ちの方限定のオトクな情報です。
対象製品情報を登録するだけで技術セミナーへご招待します。
さらに、キャンペーン期間内に特典対象製品をご購入いただくと、製品取扱いおよび操作説明をWebにて無償で行います。

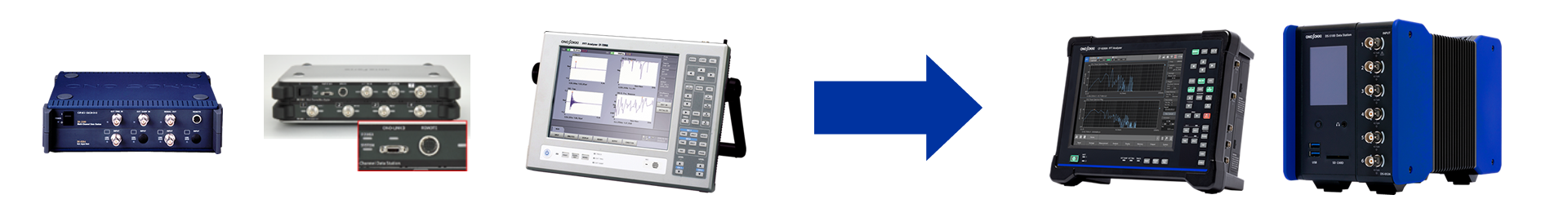

キャンペーン登録対象製品

DS-2100

DS-3100

※DS-3200 は対象外となります。ご注意ください。
※DS-3100 には、ONO-LINK3 がついています。

CF-7200/CF-7200A




特典対象製品

CF-9000A

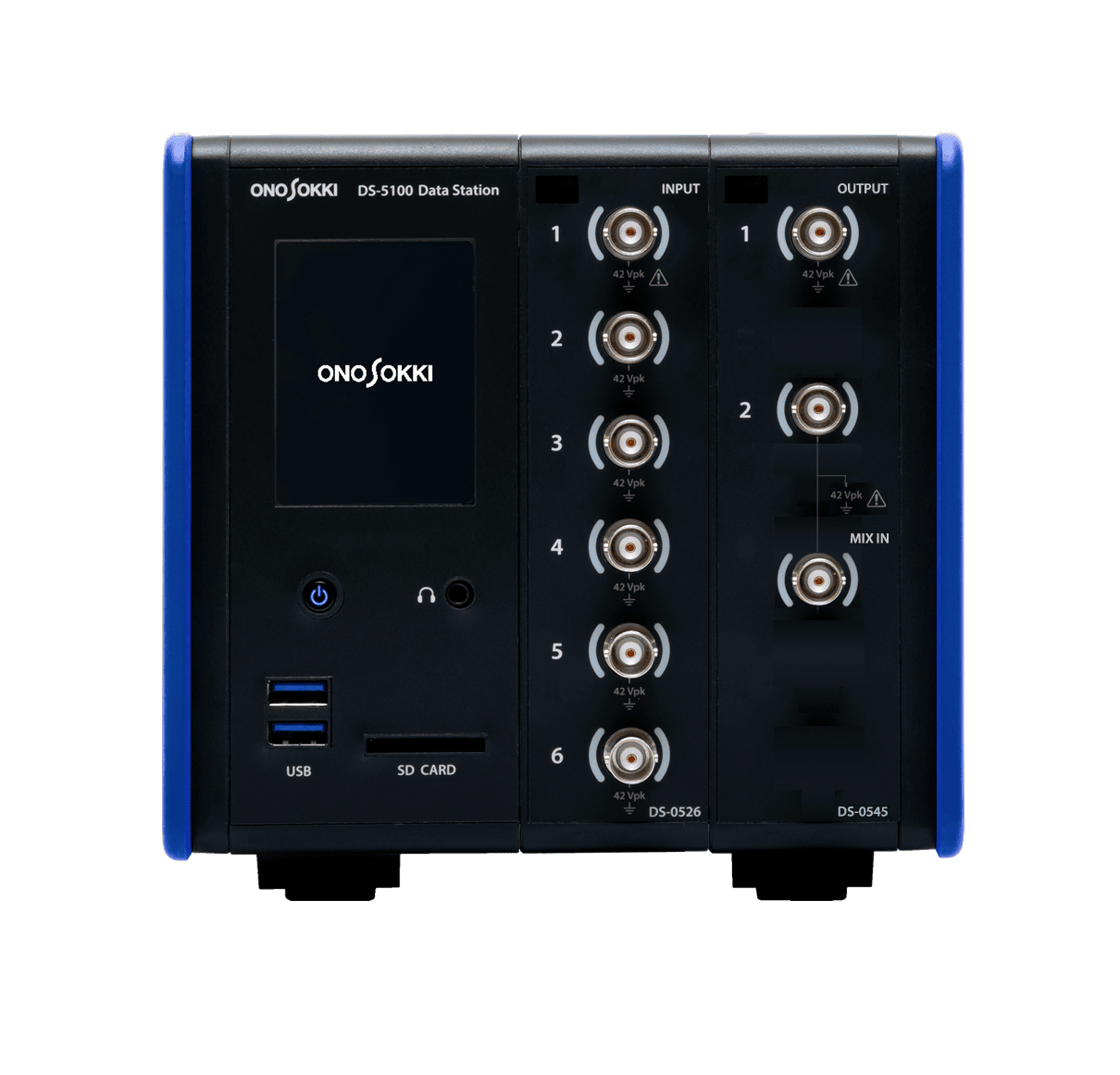

DS-5000






特典1　特典イベント開催

製品情報を登録いただいた方全員に、DS-2000、DS-3000 を用いたセミナーを開催いたします。
特典対象のお客様は、有料セミナーに無償でご招待いたします。（別途セミナーHPからのお申込みが必要です。）

セミナー名：DS-2000/DS-3000 を使った周波数解析の基礎

＜ 4回開催予定です。 詳細は、セミナーHP をご覧ください。＞

セミナーの概要

周波数分析（FFTアナライザー）の利用目的は、「製品の音・振動の対策をしたい」「異音の原因を究明したうえで対策を検討したい」など様々です。本セミナーはFFTアナライザーを上手に利用できるように、設定項目の意味や使い方について実例を交えて説明します。

目次：
1. 周波数解析の基礎（FFTアナライザーの役割）
2. FFTアナライザーの基本設定
3. FFTアナライザー（DS-2000/DS-3000）を使った実演
4. オフライン解析の紹介


こちらの動画もご参考ください。（DS-3000 操作手順動画 YouTube ）







特典2　Web操作説明会

キャンペーン期間内に特典対象製品をご購入いただいた方を対象に次のサービスをご提供いたします。
通常 DS-5000 や CF-9000A のご購入時に、ご希望に応じて納品説明を有償にて承っています。
Web にはなりますが、これを無償で対応させていただきます。



最新機種の活用事例

PCレスで高精度なデータ収録を実現

機材のスペースが充分にとりづらい車載計測やPCの操作ができない場所での計測には、単独収録機能が有効です。あらかじめO-Solutionで用意した条件ファイルをDS-5000にインポートすることで、PCレスのデータ収録が可能になりました。
さらに、O-Solutionで収録テータをオフライン解析することができます。

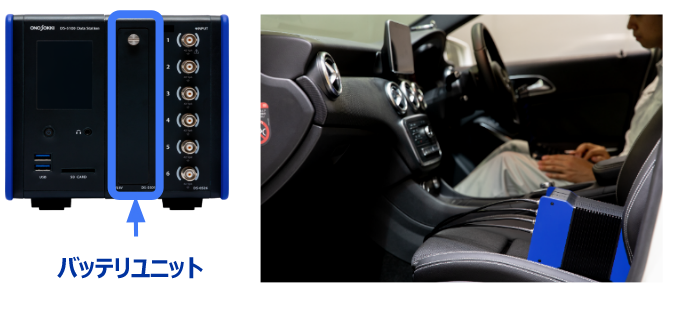

バッテリ駆動でどこでも計測可能

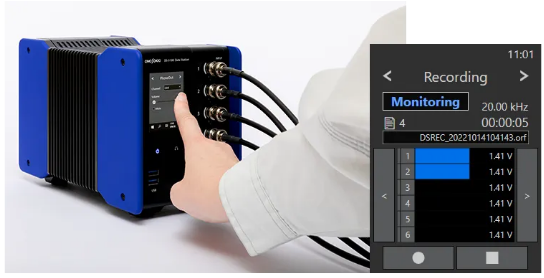

タッチパネルですぐに収録スタート

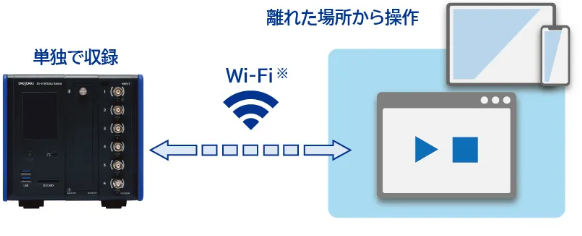

スマートフォン・タブレットで遠隔操作



※DS-5000にUSB無線LANアダプタを装着する必要があります。



収録とFFT(2条件）を実現

O-Solution&DS-5000は、データの収録とマルチ解析を同時に実行することができます。
これにより計測・解析作業の時間を大幅に短縮することができます。

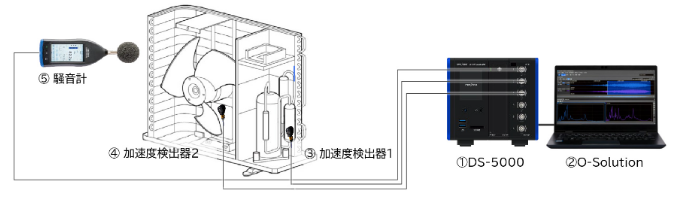

例えば、屋外の室外機で異音が発生する場合、以下の計測が必要です。

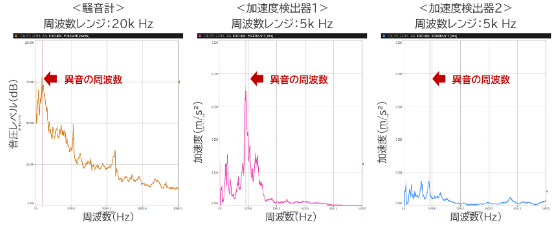

　　①室外機から発生している異音の計測
　　②異音の原因となっている部品の振動計測
　　③異音調査（聞き比べなど）用にデータの収録

O-Solution&DS-5000を用いることで、①～③の計測を1回の作業で完了できます。

をクリックで表示します

機能比較表

メインユニット DS-2000 DS-3000 DS-5000





1入力ユニットのチャンネル数 2 CH, 4 CH ←同じ 3 CH ,6 CH
1筐体最大チャンネル数 32 CH ←同じ 48 CH
最大計測チャンネル数 32 CH 128 CH 240 CH
最大ハード連結数 非対応 4 筐体 5 筐体
筐体接続方式 非対応 スター型 カスケード型
レコーディング性能 16 CH-20 kHz 32 CH-20 kHz 120 CH-20 kHz
リアルタイムレート性能 8 CH-20 kHz 64 CH-20 kHz 96 CH以上-20 kHz
バッテリユニット × × 〇
PCレス収録機能 × × 〇
使用温度範囲 0～40 ℃ ←同じ -10～50 ℃
入力ユニット(40 kHz) DS-2000 DS-3000 DS-5000
入力電圧 ±10 Vrms ←同じ　 ±30 Vrms
アイソレーション × × 〇
ダイナミック レンジ 100 dB 110 dB 130 dB
チャンネル間 ゲイン確度 ±0.3 dB ←同じ ±0.1 dB
チャンネル間 位相確度 ±0.5 deg ±0.4 deg ±0.1 deg



ソフトウェアの性能比較 DS-2000 DS-3000 O-Solution

収録時間の制約 最大4 GB 制限なし 制限なし
最大サンプル点数 16384点 ←同じ 32768点
デジタルフィルタ × × 〇
マルチ解析① (FFT &FFT&Rec) × △　FFT&Rec 〇
マルチ解析② (OCT&FFT&Rec) × △　OCT&Rec 〇 ※2023年12月対応予定
トリガー機能 △ △ 〇（Start&Stop)
外部コントロール × × 〇
フリービューア機能 × × 〇


CF-7200/CF-7200A CF-9200A/9400A

計測CH 2 CH 2 CH(CF-9200A)、4 CH(CF-9400A)
解析同時レコーディング × 〇
ジェスチャ操作
（スワイプ、タップ）		 × 〇
バッテリ駆動 △　4時間 〇　8時間 　 　スワップ交換可能
本体冷却ファン ×（電動ファン搭載） 〇（ファンレス）
ボイスメモ機能 〇 ×
画面サイズ 10.4型 ←同じ
使用温度範囲 0～40 ℃ ←同じ
各オプション FFT解析 トラッキング解析 FFT解析 トラッキング解析 オクターブ解析 Logスイープ機能
入力電圧 ±10 Vrms ←同じ　
周波数レンジ 100 kHz ←同じ　
アイソレーション 〇 ←同じ　
ダイナミックレンジ 90 dB 120 dB
A/Dコンバータ 16 ビット 24ビット
チャンネル間ゲイン確度 ±0.1 dB ±0.05 dB
チャンネル間位相確度 ±0.5° ±0.3°








ご不明点・お申込みについて：osolution@onosokki.co.jp
