スロットルコントローラ TC シリーズ

TC シリーズ スロットルコントローラは、エンジンのテストベンチ、完成車のシャシーダイナモ上で、スロットル開度やアクセルペダルを自動的に遠隔操作するシステムです。
アンプの設定器やプログラム設定器などからの指令による自動運転ができ、エンジン試験機、シミュレーションシステムなど幅広い用途にご利用いただけます。
アクチュエータは、駆動源に AC サーボモーターを採用し高速・高トルクを実現、しかも小型・軽量で取扱いが簡単です。
また、過大操作の防止や停電時、緊急時の瞬時ゼロ復帰機能を標準装備するなど、高い安全性を実現しています。 用途に応じて3種類からお選びいただけます。

ラインアップ

TC-2220 スロットルアクチュエータ
                                    TC-2210 スロットルアンプ

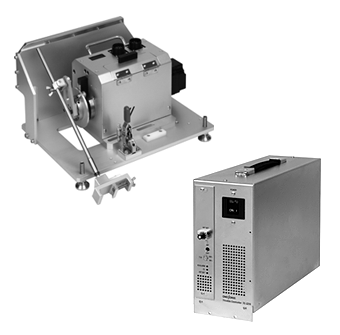

TC-2220 スロットルアクチュエータ TC-2210 スロットルアンプ

標準タイプ



  • 中速タイプのスロットルコントローラ
  • 一般試験用としての廉価版
  • 小型・軽量・シンプルな構造のため、既設テストベンチへの設置も容易
  • スタンドアローン製品として、単独に使用可能
  • 操作角度調整用のゼロ/フル設定器、および開度表示器をアクチュエータに内蔵
  • 大型エンジンから小型エンジンまでテストできるよう、種々の周辺機器、取付治具を用意。

TC-2320 スロットルアクチュエータ
                                    TC-2310 スロットルアンプ

TC-2320 スロットルアクチュエータ TC-2310 スロットルアンプ

高速タイプ



  • 高速タイプのスロットルコントローラ
  • 高速操作が必要な、過渡試験等に最適
  • 小型・軽量・シンプルな構造のため、既設テストベンチへの設置も容易
  • スタンドアローン製品として、単独に使用可能
  • 操作角度調整用のゼロ/フル設定器をアクチュエータに内蔵
  • 大型エンジンから小型エンジンまでテストできるよう、種々の周辺機器、取付治具を用意

TC-2320 スロットルアクチュエータ
                                    TC-2310 スロットルアンプ

TC-2221 スロットルアクチュエータ TC-2210 スロットルアンプ

車載タイプ



  • 中速タイプのスロットルコントローラ
  • 実車試験に使用可能な車載型
  • 小型・軽量・シンプルな構造のため、試験車両への搭載も容易
  • スタンドアローン製品として、単独に使用可能
  • 操作角度調整用のゼロ/フル設定器、および開度表示器をアクチュエータに内蔵

概略仕様

  TC-2220/2210
(標準タイプ)
TC-2320/2310
(高速タイプ)
TC-2221/2210
(車載タイプ)
制御方式 AC サーボモータ
最大トルク 10 Nm
最大操作角度 120° 120°
(操作ストローク 63~146 mm 設定可能)
操作速度 0.3 s/120° 0.1 s/120° 0.3 s/100 %フルストローク
操作アーム長 - - 30 ~ 70 mm 可変
操作力 45 kg
(プーリφ45使用時)
Max. 330 N
(操作アーム長30 mm 時)
外形寸法 190(W)×215(H×377(D)mm
(TC-2220 アクチュエータ)
190(W)×215(H×393(D)mm
(TC-2320 アクチュエータ)
200(W)×202(H)×310(D)mm
(TC-2221アクチュエータ)
質量 15 kg 15 kg 15 kg
価格 別途お見積もり(お問い合せください)
※詳細仕様に関してはお問い合せください。
