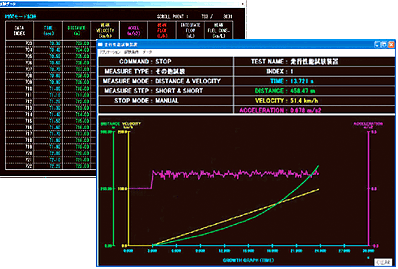

データ画面(成長グラフ表示)(販売終了)

成長グラフ表示例 「時間基準 or 距離基準でリアルタイム表示」

本装置は、空間フィルタ方式の非接触速度センサを使用した装置で、惰行試験、発進加速試験や走行燃費試験等の走行性能試験が安価で精度良く簡単に行えます。 試験結果は、パソコンでリアルタイムにグラフ表示するとともに、各試験モードにより速度・距離・時間・燃料消費量や加速・減速度データを収録します。 また、収録したデータは、Excel等の市販ソフトで解析が可能です。



製品写真(LC-3110空間フィルタ式非接触速度センサ)



特長

  • 発進加速試験・追越加速試験・惰行試験等が基本構成で安価に実現

  • 走行燃費試験にも容易に対応

車載型の高精度な燃料流量計等の各種周辺機器を用意しており、それらの組合せで各種走行性能試験に対応できます。

  • 非接触速度センサで対地速度を高精度測定

路面にノーマークで対地速度の測定ができ、精度の良い移動速度・移動距離の測定が可能です。(水溜りや氷上等の鏡面状態では測定不可)また、白線検知機能を有しており、白線による区間計測が可能で、校正も容易に行なえます。

  • 小型・軽量で取扱いが簡単

構成機器は機能毎に独立しており、小型・軽量なため狭い場所での設置が容易です。



システム構成

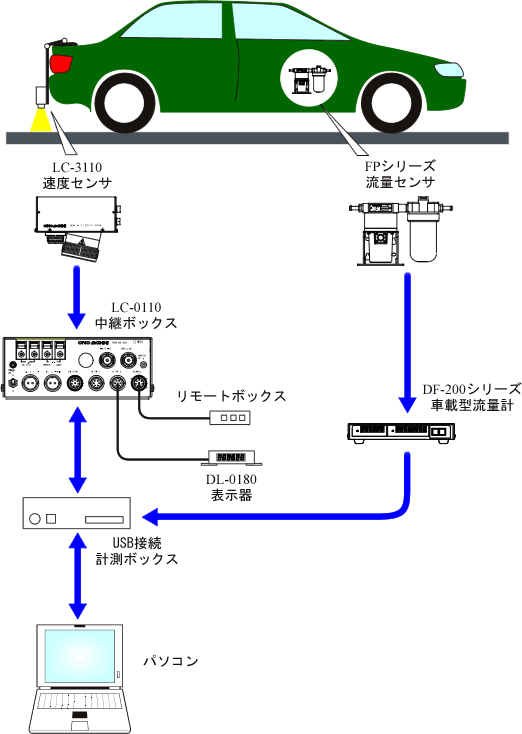

●走行燃費試験

イラスト(走行燃費試験システム構成)

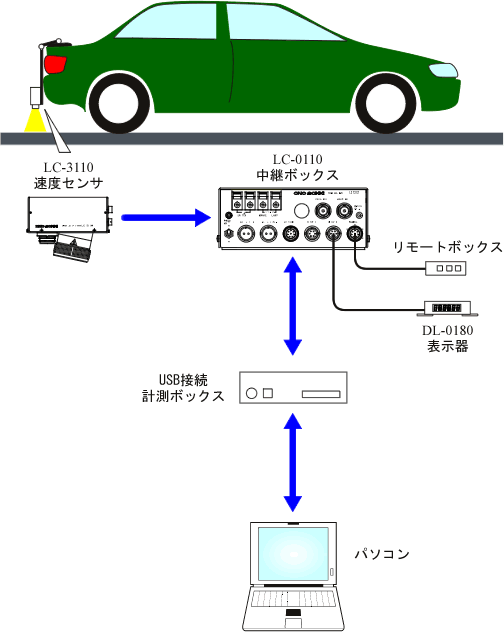

●発進加速試験/惰行試験

イラスト(発進加速試験/惰行試験システム構成)



概略仕様

構成機器 項目 仕様
LC-3110 非接触速度センサ

測定レンジ

-120 ~ +390 km/h (0 ~ ±0.3 km/h では測定不可)

測定方式

光学式、空間フィルタ方式

速度精度

±0.5% 以下/F.S

距離分解能 10 mm /1パルス
距離精度 ±0.2% STD(400m以上に対して)
検出器取付高さ 280 ± 60 mm (測定面から受光部先端)
パルス出力 10 mm /1パルス(TTL)
アナログ出力 ±20 mV /±1 km /h DC
白線検知信号 アナログ信号(0 ~ 12 V DC )
停止信号 TTL 出力(停止時 H レベル)
投光器 DC 12 V、50 W (連続約 400 h)
使用温度範囲 -10 ~ 40℃(雰囲気温度)
外形寸法/質量 180(W)× 150(H)× 88(D)mm / 本体;約 1.7 kg、取付治具;約 3.1 kg
LC-0110 中継ボックス 機能 速度センサ(LC-3110)、テープスイッチ、リモートボックス、表示器(DL-0170)、 USB 接続計測ボックスを接続し、速度アナログ出力、及び距離パルスを出力
電源仕様 DC 9 ~ 16 V、Max 10 A  (速度センサを含む各構成機器へ電源を供給します)
外形寸法/質量 150(W)× 60(H)× 80(D)mm / 本体;約 500 g
付属品 リモートボックス(ケーブル付)、テープスイッチ、電源ケーブル、予備ヒューズ
DL-0180 表示器 機能 ドライバーズ用個別表示器。切換スイッチで速度表示、距離表示を選択可能
表示器 白黒液晶、表示(バックライト付)
外形寸法/質量 120(W)× 45(H)× 55(D)mm / 本体;約 230 g
リモートボックス
(LC-0110付属品)
モニター&設定機能 白線検知モニター(アナログ)、白線検知レベルの設定
操作スイッチ START/STOP/RESET
USB 接続計測ボックス アナログ入力信号 車速信号 0 ~ 4V/0 ~ 200 km/h(20 mV/1 km/h)
パルス入力信号 距離信号 1 cm/1パルス、TTL レベル
トリガ入力信号 START/STOP/RESETトリガ、TTL レベル
USB インターフェイス 転送速度;12 Mbps   転送方式;バルク転送
外形寸法/重量 245(W)× 45(H)× 185(D)mm /本体;約 1.1 kg
ノートパソコン CPU/OS Pentium 800 MHz/Windows 2000/XP
ハード構成 メモリー;256 MB / HDD ;20 GB / CD -ROM / USB / モニター;14.1 TFT



処理内容

試験項目
    発進加速試験 惰行試験 燃料消費試験 その他
(追越加速等)
サンプルモード 速度モード(設定速度ピッチで収集)
距離モード(設定距離ピッチで収集)
時間モード(設定時間毎に収集)
試験の開始
(START MODE)
リモートボックスの“START”
車両発進〟判別時
試験の終了
(STOP MODE)
リモートボックスの“STOP”
設定距離到達時



データの収録 収録項目:速度 / 距離 / 時間 / 加速度(発進加速試験時)/ 減速度(惰行試験時)/ 燃料消費量(燃料消費試験時)

ファイル形式:CSV 形式

データの表示 成長グラフ表示機能:試験中に各計測データがトレンド状に成長していくグラフをPCに表示

サンプル基準
時間:Y軸;速度(km /h)/ 距離(m )/ 加速度or減速度(m /s2)/燃料消費量(L)
距離:Y軸;速度(km /h)/ 加速度or減速度(m /s2)/ 燃料消費量(L)
