ExFlower の構成

日々複雑化する自動車開発に伴い、試験も複雑化しています。 ExFlower は、複雑化する試験を効率よく行なうためのベンチ試験サポートアプリケーションです。



ExFlower はさまざまなベンチ運転動作の指示や判定を行うために、フローチャート方式で運転手順を記述します。フローチャートによる記述方式のため、試験のカスタマイズが容易に行なえます。 また、運転動作だけではなく、外部周辺機器の制御もフローに組み込むことができるため、より高度な自動運転を可能にするオープン性の高い製品となっています。



ExFlower は、MainFlow Editor(メインフローエディタ)とSubFlow Editor(サブフローエディタ)、2つの独立したアプリケーションの総称です。 SubFlow Editor で詳細な試験のフロー(サブフロー)を作成したり、ある条件で割り込み動作を行うフロー(割り込みフロー)を作成することができます。

MainFlowEdtorでは、SubFlowEditorで作成した試験のフローを試験工程として設定、組み合わせ(メインフロー)を行います。またMainFlowEditorからフローによるベンチ運転の開始、停止操作を行います。



特長

フローチャート形式により容易で柔軟な試験カスタマイズが可能
SubFlowEditor(試験計画)とMainFlowEditor(試験実行)、2つの独立したアプリケーション構成により、業務分担を明確化
各種試験の自動化、各種外部機器の制御が可能



フローチャートによる試験計画
ExFlower では、用意されているパーツをドラッグ&ドロップで配置し、それを並び換えるという簡単な作業で試験計画が可能です。
また条件判断用パーツを使用することで、今まで人による判断が必要だった作業を自動化することができ、より効率的に試験を実施することが可能となります。

操作の流れ



SubFlow Editorでサブフローを作成する

SubFlow Editor では、各種パーツを並べ、フローチャート形式で任意の運転サブフロー作成します。
また、一定の条件を満たした時に実行される割り込みフローを作成します。

・フローチャートで自由な試験カスタマイズが可能

・各種試験の自動化、各種外部機器の制御が可能



MainFlow Editorでメインフローを作成、実行する

MainFlow Editor では、SubFlow Editor で作成されたサブフローを組み合わせてメインフローの作成を行ない、ベンチアプリケーションと接続して実際にメインフローを実行します。
MainFlow Editor はメインフローと並行して、割り込み条件を監視できます。
割り込み条件を満たすとメインフローを停止し、割り込みフローを実行します。
割り込みフローが終了すると、メインフローの実行に戻ります。

・任意のサブフローを選択することで自由な試験カスタマイズが可能


・割り込みフローによる異常時処理が可能


・メインフロー画面上に、変数の状態を表示。試験の状況に応じて変数の変更が可能

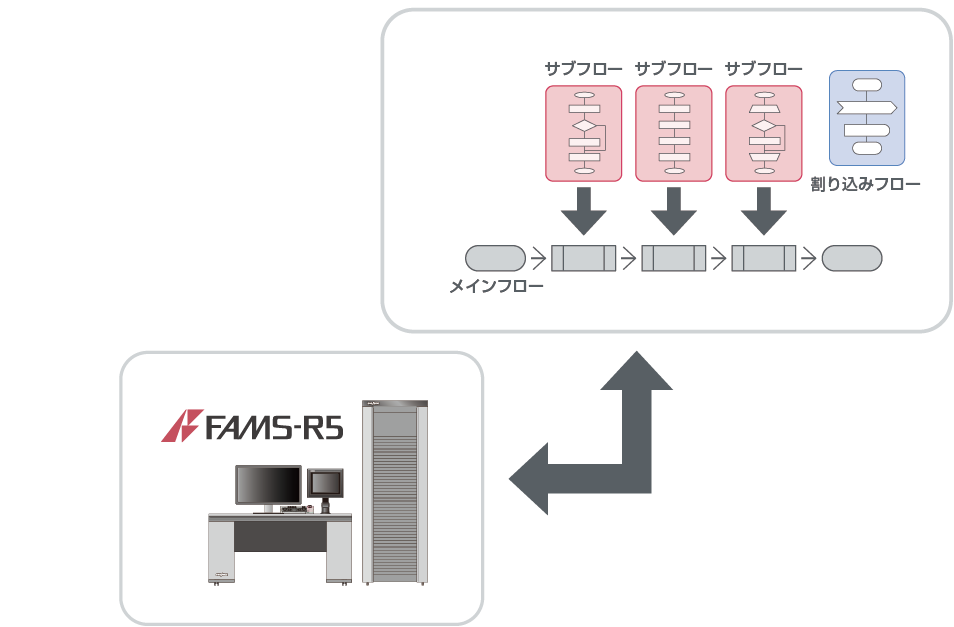

FAMS-R5との連携

ExFlower は FAMS-R5 と接続して運転指令項目や計測項目などベンチ情報を共有してフローに反映することが可能です。
また、FAMS-R5 に接続している外部装置と連携した指示を行うことが可能です。



新機能

ExFlowerがバージョンアップし、ベンチ試験をサポートする機能強化とツールとしての作業性が大幅に向上しました。

機能強化

・新機能パーツの追加 ECU連携パーツ

 ECUモニタへの連携パーツを追加し、ExFlowerからECUへ細やかな指示ができるように なりました。



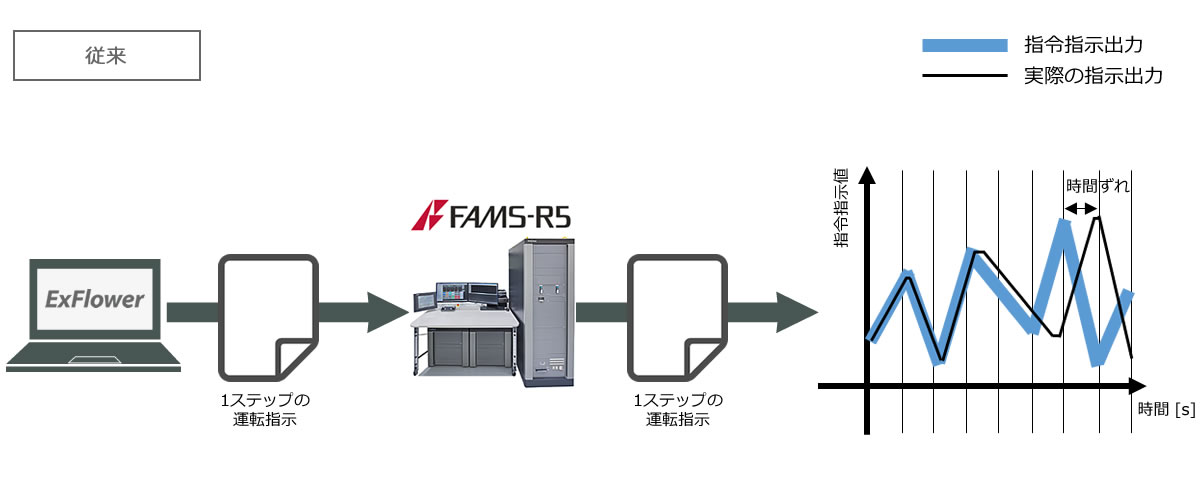

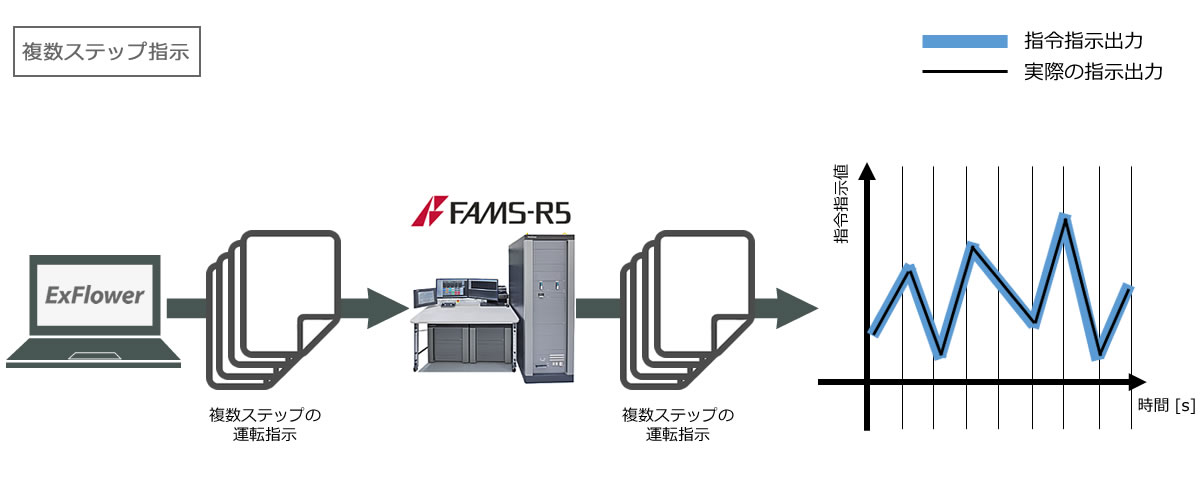

・FAMS-R5との連携機能を強化

 ExFlowerからFAMS-R5へ指示するデータ項目を強化しました。

 これにより、フローの状況によってExFlowerから計測同期信号を出力させるなど、FAMS-R5の任意の信号出力の指示が可能となりました。


・フローチャートの判断および運転処理の強化

 条件設定機能を強化し、より細やかなフローチャートの判断と運転処理が可能となりました。



作業性向上

・デバック性の向上

 デバック機能を強化し運転の状況を見ながら、フローを止めることなく条件変更ができるようになりました。デバック性の向上により、フローの作成時間だけでなく実際の試験時間も短縮可能です。



・パラメータ管理機能の強化

 サブフローで扱う変数リストのインポート・エクスポート機能を追加しました。 これにより、変数の管理が一括で管理できるようになり、諸元が異なる定型フローを簡単に変数を変更して試験実行が可能です。
