小野測器 - ブレーキ性能試験用計測装置（販売終了）

（後継機はありません）

ブレーキ性能試験用計測装置

	車速計関連　製品群概要
	製品カタログ　(PDF)

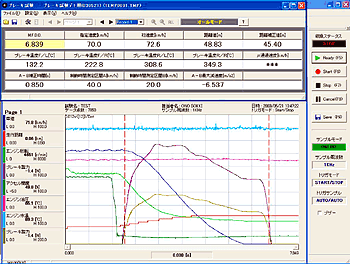

試験結果表示画面例

本装置は、実車でのブレーキ試験を目的としたもので、ブレーキペダルの踏み込みと同時に試験を自動開始し、車両停止後即座に試験結果の演算表示をします。試験結果は、MFDD（平均飽和減速度）をはじめ、ブレーキ試験に必要なデータをデジタル、及びトレンドグラフで確認できます。収録したデータは、LV-0833 時系列データ処理ソフト（オプション）、または Excel等の市販ソフトで解析が可能です。

製品写真（ブレーキ性能試験用計測装置車載）
車載データロガーVARTS II

システム構成

<PDFファイル>

対象試験モード

各種ブレーキ試験に必要な収録データや収録条件を予め設定し、目的に合った試験を効率的に行うことができます。

●制動距離測定モード -１

通常ブレーキ試験（MFDD)解説図

●制動距離測定モード -２

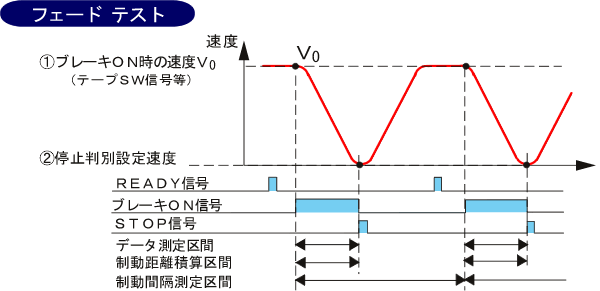

フェードテスト解説図

●ABS 性能測定モード -１

粘着利用試験（ABS)解説図

●ABS 性能測定モード -２

追加試験解説図

概略仕様

構成機器	仕様
DL-3200 データロガー本体	収録ch数：8スロットタイプ、最大32ch（CANデータを除く）、計測モジュールを最大８種類収納可能
	収録容量本体データメモリー：400 MB 以上（フラッシュメモリー）パソコンハードディスク：容量による
	サンプル周波数：1、2、5、10、20、50、100、200、500 Hz、1、2、5、10、20 kHz の選択
DL-0363 4ch直流増幅器計測モジュール	加速度センサー（アンプ内蔵型）や各種計測器、各種変換器からの信号を入力（レンジ；±0.5、±1.0、±2、±5、±10、±20 V ）
DL-0364 4chストレインアンプ計測モジュール	歪ゲージ、圧力検出器、ロードセル等が直接接続可能（レンジ；±500、±1,000、±2,000、±5,000、±10,000、±20,000μstrain ）
DL-0365 4ch熱電対変換器計測モジュール	熱電対（K、J、T、R タイプ）が直接接続できる温度変換器
DL-0366 4chパルスコンディショナ計測モジュール	ロータリエンコーダー・回転検出器・角度検出器等から直接入力し、積算カウント・周期測定・周波数変換・デューティー比測定が可能
DL-0367 4ch絶縁型直流増幅器計測モジュール	各種電圧・電流信号やトランスデューサ、外部機器からの信号を入力（レンジ；±0.5、±1.0、±2、±5、±10、±20、±40 V ）
DL-0390 CANインタフェース計測モジュール	CAN バスに流れる ECU 、ABS、各種制御機器データ（最大64ch）を一般データと同様に収録可能
第５輪アンプ計測モジュール	機能：パルスコンディショナ 2ch分の機能を持ち、速度と距離のデータを同時にデータロガー本体に取込み可能　　　第５輪周長補正機能、　積算カウント／周期測定／周波数変換／デューティ比測定機能適合検出器：SV-1100（第５輪）、（SM-171／175／176型第５輪）設定項目：基準周長設定、タイヤ周長補正、パルス数
DL-0380 リモートコントローラ	データ収録操作、及びメモリの状態をモニターするためのコントローラ（READY ／START ／STOP ／CANCEL ／SAVE／SELECT）
耐震ノートパソコン（車載用）	屋外使用に耐えるよう設計された耐環境性の高いパソコンで、主に計測データの収録を行うためのPC

ブレーキ試験用仕様

項目

機能

仕様

試験モード

制動距離測定モード

通常ブレーキ試験（MFDD）、フェードテスト

ABS 性能測定モード

粘着利用試験（ABS）、追加試験（μジャンプ）

オールモード

汎用測定モード（必要なデータを任意に選択して行なう試験モード）

設定＆選択項目

指定速度Ｖo

ブレーキ試験を開始する目標初速度を設定

制動時間計測用設定速度

速度2点間の制動時間や減速度を測定するときに設定する速度（Ｖ1・Ｖ2）

距離補正機能

指定速度と実際の初速度には差がある場合、初速度を指定速度に仮定して、測定した制動距離から補正制動距離を求めるための計算式を設定

ホイールロック判定

ブレーキ試験中にホイールロックが発生したかどうかを判定する機能で、判定するホイールの選択と、判定方法の選択

計測データの選択

速度、距離、時間、その他ブレーキ試験で必要なデータをVARTS-Ⅱに計測設定されているデータの中から選択

計測データの追加

計測設定されているデータ中の任意に選択した個々のデータに対して、最大値／最小値／平均値／標準偏差／スタート時／ μジャンプ／任意１／任意２の中から必要データの収録が可能

演算項目の選択

ブレーキ試験の中で主要な演算データの中から、収録するデータを選択

演算項目	演算式	制動距離		ABS 性能
演算項目	演算式	A	B	A	B
MFDD（飽和平均減速度）	＝（Ｖb^２−Ｖe^２）／（２×３.６^２）／（Ｓe−Ｓb）	○
μジャンプ速度Ｖμ [km/ h]	μジャンプ信号が入力された瞬間の速度				○
制動時間　t [s]	Ａ−Ｂ区間制動時間の実測値			○
Ａ−Ｂ区間補正時間 [s]	＝（Ｖ1−Ｖ2）／（ＶＡ−ＶＢ）×ｔ　（Ｖ1・Ｖ2；設定値、ＶＡ・ＶＢ；測定値）			○
Ａ−Ｂ区間最大減速度 [m/s²]	＝（Ｖ1−Ｖ2）／3.6／Ａ−Ｂ補正時間			○
減速度 [m/s²]	＝ｄＶr／ｄｔ（Ｖr；実車速、トレンド描写時のみ表示）
スリップ率 [％]	＝（１−Ｖt／Ｖr）×100　（Ｖt；タイヤ回転よりの速度）

制動距離 A：通常ブレーキ試験
制動距離 B：フェードテスト
ABS 性能 A：粘着利用試験
ABS 性能 B：追加試験

データファイル使用

既に収録済みの時間軸データを読込み、後処理としてブレーキ試験の処理が可能

操作信号

レディー　READY

リモートボックス、キーボード、オートレディー

スタート　START

ブレーキON信号（テープＳＷ信号等）、リモートボックス、キーボード

ストップ　STOP

設定速度（Ｖｃ）到達時、リモートボックス、キーボード、オートストップ

ソフトウェア

計測用ソフトウェア

試験中、試験後のグラフデータや数値データの確認、及び収集されたデータのファイル管理

解析用ソフトウェア

収録済み時系列データの後処理用解析ソフト（＝時系列データ処理ソフト：LV-0833）

Revised: 2006/09/19
