ステッピングモータステーションPRO PV-7700
特定用途トルク計関連 製品群概要
FAQ (よくある質問)
外観図ダウンロード (DWG/PDF)
製品カタログ (PDF)


製品写真(PV-7700ステッピングモータステーション Pro.)TH-5100(販売終了)
ステッピングモータ特性を評価するのに欠かせない7つの基本特性(プルイントルク、プルアウトトルク、角度精度、ダンピング特性、ホールディングトルク、 ディテントトルク、角度 - トルク特性<θ-T>)を高精度自動計測するとともに、モータ効率の自動演算やディテントトルク・ホールディングトルクの変動成分のFFT解析機能を装備。スタートボタンをクリックするだけで自動測定を開始し、計測・演算結果をパソコン上にグラフで表示する、Windowsベースの使いやすいシステムです。

角度分解能 1/10000º (エンコーダ分解能に依存)、トルク測定精度±0.5 %/F.S.という高精度計測を実現するとともに、測定対象モータへの駆動用パルス出力を 800 kHzとすることで、マイクロステップ駆動のステッピングモータにも対応可能です。

Blue dot PV-7700のご紹介アニメーション(MOVIE)

    2分12秒 (FLASH 695 kB)

左記MOVIEをご覧頂くには、お使いのブラウザに Adobe FlashPlayer が組み込まれている必要があります。お持ちでない方は下記アイコンのサイトにて「FLASH PLAYER」をダウンロードしてください。

Get macromedia FLASH PLAYER



特長

  •  トルク、角度を中心に 7 つの特性を測定

 静トルク特性  角度 - トルク特性<θ−T> 、ホールディングトルク、ディテントトルク
 動トルク特性  プルイントルク、プルアウトトルク
 角度特性  ダンピング特性、角度精度
  • 高精度トルク測定

トルク測定に磁気式位相差方式を採用 ±0.5 % の高精度を実現

  • 高分解能角度センサに対応

RK シリーズ角度検出器は 100,000 P/R 相当。角度精度、ダンピング特性をより高精度に測定することができます。

  • 効率演算機能

パワーメータと組合せて電力データをアナログ入力することにより、効率データを得ることができます。

  • ディテントトルク・ホールディングトルクのFFT分析機能を装備

変動成分をFFT解析することで、より詳細にステッピングモータ特性を解析することが可能です。

  • Windows ベースのソフトウェアで取扱が容易

測定・演算結果は市販 Windows® パソコンに表示。
クリップボード経由でグラフデータを Word 等のワープロソフトに簡単に貼り付けることが出来ます。

  • 様々なタイプのステッピングモータに対応

トルク検出器は 0.01 N・m ~ 10 N・m まで広範囲なラインアップから選べます。
クロックパルス出力の汎用性が高く、さまざまなモータドライバと使うことができます。



システム構成

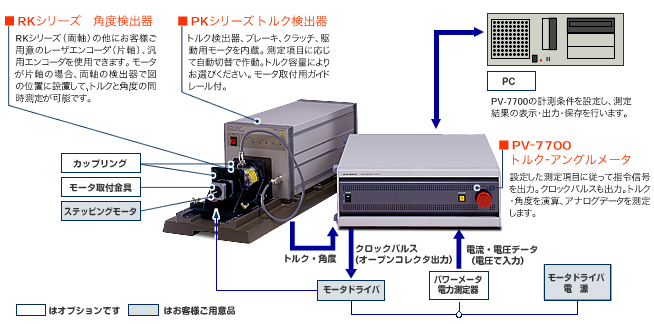

イラスト(システム構成)



データ例

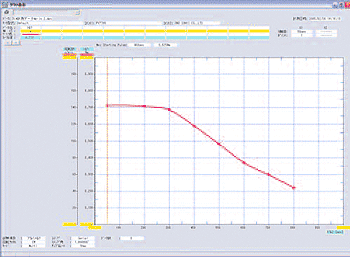

データ画面(プルイントルク(引き込みトルク) )

プルイントルク(引き込みトルク)

測定ポイント:最大 50、出力クロック:1 pps ~ 800 kpps、各ポイントの周波数でブレーキ力を自動減少させて同期して回転するトルクを測定します。 スプライン補間にてグラフを曲線表示します。 プルアウトトルクカーブとの重ね表示が可能です。

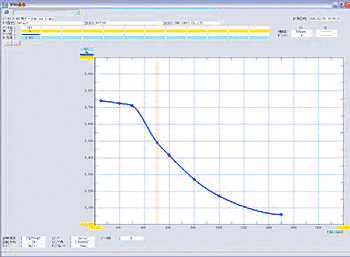

データ画面(プルアウトトルク(脱出トルク) )

プルアウトトルク(脱出トルク)

各測定周波数にてブレーキ力を自動増加させて同期を脱するトルクを測定します。測定ポイントと出力クロックの設定範囲はプルイントルクと同じ。 出力クロックの加速(スローアップ)設定ができます。 スプライン補間にてグラフを曲線表示します。

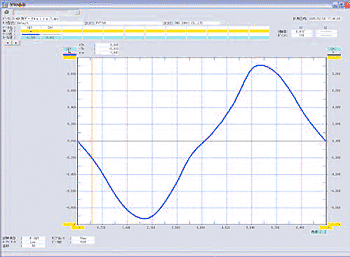

データ画面(θ−T 特性(角度対トルク特性) )

θ−T 特性(角度対トルク特性)

指定した範囲の角度とトルクを計測します。 モータを励磁した状態でパルスを入力せずに PK 検出器にて約 0.06 r/min の極低回転で軸を回転させて測定します。 安定点を中心とした表示にも変換できます。

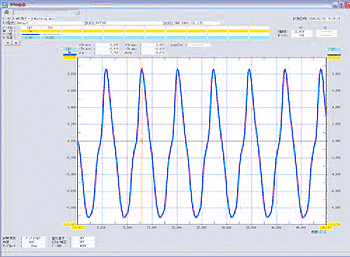

データ画面(ホールディングトルク(励磁時最大静止トルク) )

ホールディングトルク(励磁時最大静止トルク)

モータを励磁した状態での 360 度の角度とトルクを計測します。 PK 検出器にて約 1 r/min の低回転で軸を回転させて測定します。 ピーク部分の最大値、最小値、バレー部分の最小値、最大値も表示します。

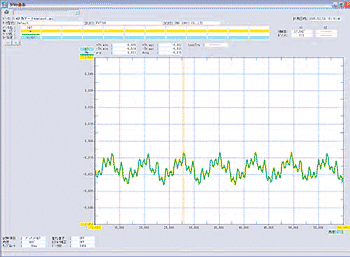

データ画面(ディテントトルク(無励磁保持トルク) )

ディテントトルク(無励磁保持トルク)

モータを励磁しない状態での 360 度の角度とトルクを計測します。 PK 検出器にて約 1 r/min の低回転で軸を回転させて測定します。 ピーク部分の最大値、最小値、バレー部分の最小値、最大値も表示します。

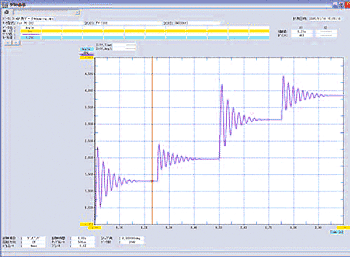

データ画面(ダンピング特性(ステップ応答特性) )

ダンピング特性(ステップ応答特性)

角度検出器を使った過渡応答特性の測定です。サンプルレート: 10 μs ~ 1 ms、サンプル数:16384(サンプルレートによる) カーソル操作により2点間の角度差、時間差を表示できます。 PK 検出器を接続して任意の負荷を加えることも可能です。

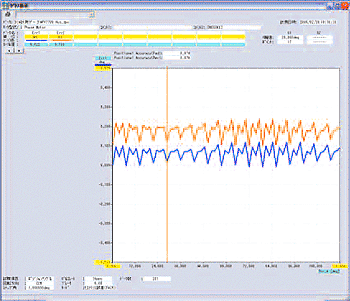

データ画面(角度精度)

角度精度

静止角度誤差、ステップ角度誤差、ヒステリシス誤差の測定ができます。各誤差値は自動で演算表示。 送り速度1 ~ 50 pps の高速測定が可能。 RK 型検出器使用時には ±0.01 度の高精度で測定できます。

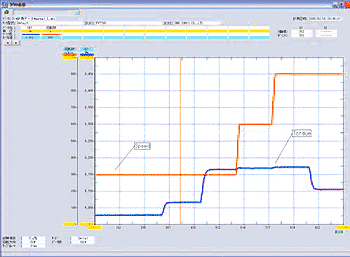

データ画面(マニュアルモード )

マニュアルモード

出力クロック、PK 検出器の負荷指定をキー入力しながら連続運転、連続測定ができます。 入力値は途中変更が可能です。
サンプルレート:4 ms ~ 1 s、サンプル数:1024



概略仕様

PK シリーズトルク検出器

測定 回転速度範囲 0 ~ 3000 r/min
0 ~ 2000 r/min(PK-504B、105B)
トルク検出方式  磁気式位相差方式
トルク測定精度  ± 0.5 %/FS
内部ドライブ速度 0.06 r/min、 1 r/min選択
ブレーキ方式  パウダーブレーキ方式
使用温度範囲  0 ~ 40 ℃
使用電源 AC 100 ~ 240 V ± 10 %、50/60 Hz
付属品 電源ケーブル
価格 (税込)より
オプション 取付用L字金具、カップリング



※ PKシリーズは、全て販売終了いたしました

型名

検出器容量

慣性モーメント

検出器軸径

PK-102B 販売終了

10 mN・m

10 gcm2

3 mm

PK-202B 販売終了

20 mN・m

10 gcm2

3 mm

PK-502B 販売終了

50 mN・m

14 gcm2

5 mm

PK-103B 販売終了

100 mN・m

27 gcm2

5 mm

PK-203B 販売終了

200 mN・m

27 gcm2

5 mm

PK-503B 販売終了 500 mN・m 147 gcm2 8 mm
PK-104B 販売終了 1 N・m 147 gcm2 8 mm
PK-204B 販売終了 2 N・m 546 gcm2 8 mm
PK-504B 販売終了 5 N・m 1.7 kgcm2 14 mm
PK-105B 販売終了 10 N・m 6.6 kgcm2 14 mm
PK-205A 販売終了 20 N・m 6.6 kgcm2 14 mm



RK シリーズ角度検出器

角度検出精度 ± 0.01 度
角度分解能 5,000 P/R、 PV−7700 内部にて逓倍し 100,000 P/R
使用温度範囲  0 ~ 40 ℃
使用電源  PV−7700 より供給
付属品 取付用L字金具、信号ケーブル
注)カップリングは付属しません。
価格 (税込



※ RKシリーズは、全て販売終了いたしました
型名 RK−820
販売終了
RK−830
販売終了
検出方式 光学式位相差方式 光学式位相差方式
軸形状 両軸 両軸
検出器軸径 両端 5 mm モータ側 12 mm
PK側 8 mm
慣性モーメント 17 gcm2 29 gcm2
使用トルク範囲 50 mN・m 以下 500 mN・m 以下

・トルク検出器とモータの間に設置して使用する場合の範囲です
・500 mN・mを越える測定の場合はご相談ください。



PV-7700

測定項目 トルク、 回転速度、角度、アナログ入力部入力信号
測定精度 トルク ± 0.5 %/フルスケール 角度 ± 0.01 度(RK シリーズ角度検出器使用の場合)
アナログ ± 0.2 %/フルスケール
サンプル時間 4 ms ~ 1 s
測定機能 1. θ−T 特性
2. ホールディングトルク
3. ディテントトルク
4. プルイントルク
5. プルアウトトルク
6. ダンピング特性
7. 角度精度
演算機能 ピークトルク、P-Pトルク、オーバーシュート角度、静定時間、CW/CCW角度誤差、効率、セトリングタイム
トルク信号入力部 位相差変換型検出器出力信号
角度信号入力部
  1 2 3
 角度 RKシリーズ検出器信号 キヤノン製K1レーザエンコーダ+逓倍器IU16の出力信号 90度位相差インクリメンタルTTLまたはオープンコレクタ出力信号
入力インピーダンス 約 10 Ω 約 150 Ω 約 1 kΩ
入力周波数範囲 0 ~ 250 kHz 0 ~ 5 MHz
入力信号振幅範囲 約 11μApp H レベル 3 ~ 5.25 V、
L レベル 0 ~ 1.4 V



アナログ信号入力部 ± 10 VDC 4 チャンネル
モータドライバ用インタフェース 出力形式 :オープンコレクタ
出力信号: 回転方向信号、クロックパルス、励磁ON/OFF指示信号、インタフェース用電源出力(5V、12V切換)
クロック周波数: 1 Hz ~ 800 kHz
推奨組合せパソコン OS:Windows XP Professional、Windows 7 Professional(32bit版)
CPU:Pentium 4 以上
メモリー:512 MB以上
必要 I/F:USB 2.0 ×1、CD-ROMドライブ
(※全てのパソコンでの動作を保証しておりません)
使用温度範囲 0 ~+40 ℃
使用電源 AC 100 ~ 240 V ± 10%、 50/60 Hz、50 VA 以下(AC100V)
外形寸法 420 (W) × 149 (H) × 449.5 (D) mm(突起部含まず)
質量 約 10 kg
付属品 電源ケーブル、信号ケーブル×3、モータドライバ信号出力用コネクタ、PV−7700 アプリケーションソフト
価格 (税込)(パソコンを含まず)
オプション
  • モータ取付L字金具
    加工付き、加工なしがあります。加工付きの場合、加工寸法(下図の A、B、C)をご指定ください。加工なしは中央に 3 φ の下穴付き。

イラスト(モータ取付L字金具加工寸法)

  • カップリング
    モータ、角度検出器、トルク検出器間の接続用。トルク測定用には回転方向に剛性の高いベローズ型のカップリングを使用。角度測定用には板バネ型のカップリングを使用。モータの軸径に合わせて製作します。

  • PV-0771 トルクアナログ出力

  • PV-0772 追加検出器インタフェース
