 光ディスク機械特性測定装置 LM シリーズ
製品カタログ (PDF)

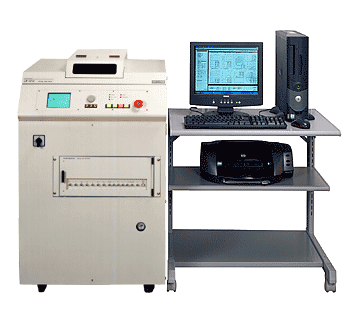

製品写真(LM-1210 光ディスク機械特性測定装置)

LM-1210

LMシリーズは CD、DVD等の各種光ディスクメディアの 機械特性を測定する装置です。

各光ディスクを高精度に測定検査を行いますので、研究開発から製造時の検査、品質管理まで幅広くお使いいただけます。



LM-1210

LM-1210は多くの実績を持つLM-1200の本体、コントロールユニット、ソフトウェアをグレードアップした後継機種です。スピンドル、スライダ、ディスククランプ、光ピックアップなどのキーパーツを受け継ぎ高精度な測定ができます。パーソナルコンピュータおよび周辺機器のみ別置きとしLM-1200より設置の自由度を向上しました。サーボ信号の調整操作はスイッチとジョグダイヤルという組み合わせでシンプルにし、測定条件とセットでの保存が可能としました。操作範囲を限定できるパスワード機能を充実させるなどいままでよりさらに多機能で使いやすくしました。

Blu-ray Disc、青紫レーザ対応光ディスク、特殊光ディスクなど各種光ディスクにも対応いたします。

  • LM-1210(CD):CD用

  • LM-1210(DVD):DVD用

LM-1210(DVD)システム構成

本体

・高精密エアスピンドル
・エアスライドテーブル
・DVD用バキュームクランプ
・DVD用光ピックアップ(λ=650 nm、NA=0.6)
及び信号 処理ユニット
・コントロールユニット、
モータドライブユニット、電源ユニット
・除振台テーブル
・エアクリーンモジュール
・エア機器
・架体
・オプティカルチルト測定センサおよび
 スライドステージ(オプション)

コンピュータおよび周辺機器

・パーソナルコンピュータ
・15型LCDモニタ
・プリンター
・コンピュータ用ラック(オプション)

ソフトウェア

・LM-1210(DVD)
アプリケーションソフトウェア
 (OS:Windows XP Professinal)

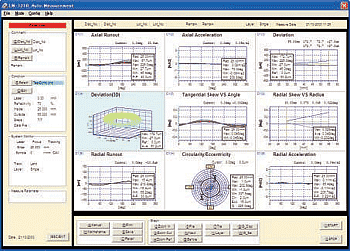

データ画面(自動測定画面:9グラフ表示例)

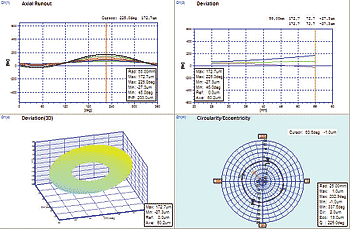

データ画面(代表的なグラフ形式)


LM-3000シリーズ

LM-3000シリーズは、製造や検査の現場で手軽に使える廉価でコンパクトな機械特性測定装置です。
  • LM-3100:CD用、デスクトップ型
  • LM-3300:DVD用、デスクトップ型
システム構成
  • 本体
  • キーボード、マウス
  • モニタ、プリンタ(オプション)
  • ソフトウェア
    各機種用アプリケーションソフトウェア
    (OS:Windows 98)

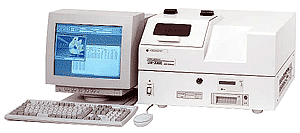

製品写真(LM-3300 光ディスク機械特性測定装置) LM-3300



特長

  • オプティカルスタイラス法(光触針法)採用

面振れだけでなく真円度など半径方向の機械特性も測定可能。

  • 静電容量式変位センサを組み込み型光ピックアップを採用

  • 高精度スピンドル・スライダ

LM-1210は振動成分を極力抑えたエアスピンドルを採用することで、加速度まで測定可能。

  • 高精度ディスククランプ

LM-1210 ピンまたはボールによるセンタリング機構付きバキュームクランプ
LM-3000シリーズ テーパーコーンによるセンタリング機構付きウエイトクランプ
  • DVD用装置において2層ディスク対応(オプション)時、レイヤ毎の測定が可能

  • 機械特性のトレーサビリティが確立



測定項目

静特性   Deflection
動特性 軸方向データ Axial (Vertical) run-out, Axial deviation (Vertical deviation <LF> ), Axial (Vertical) acceleration(LM-1210のみ)
  傾き角 Radial skew, Tangential skew, Tilt
  半径方向データ Radial run-out, Radial acceleration(LM-1210のみ), Circularity, Eccentricity
DVD用装置オプション トラックエラー Axial track error, Radial track error, Radial track noise
  オプシカルチルト(α) Radial optical tilt, Tangential optical tilt
  スペースレイヤ厚さ測定
CD用装置オプション 高速度変位 Vertical deviation (HF), Radial deviation (HF)
  オプシカルチルト(α) Optical tilt

Revised: 2004/10/18
