2輪車用シャシダイナモメータ




概要

・排出ガス試験、耐久試験、性能試験、環境試験において多様な車両(2輪車、3輪車、ATV)に対応

・2輪車用シャシダイナモメータは、FAMS-R5 システムを採用

・試験室計測ユニットを新しくデザインし、使い易さ向上

・小~大型車に対応した電気慣性式シャシのラインナップによる初期導入費の軽減、省スペース化、メンテナンス項目数削減が可能

・試験に必要なコンポーネントを装備

 ー 前輪固定装置・エンジン冷却ファン・ドライバーズディスプレイ

・試験に必要なアプリケーションを装備

 ー 走行抵抗設定ソフト・ドライバーズエイド・排出ガスデータ処理ソフト・後輪出力データ処理ソフト

測定システム

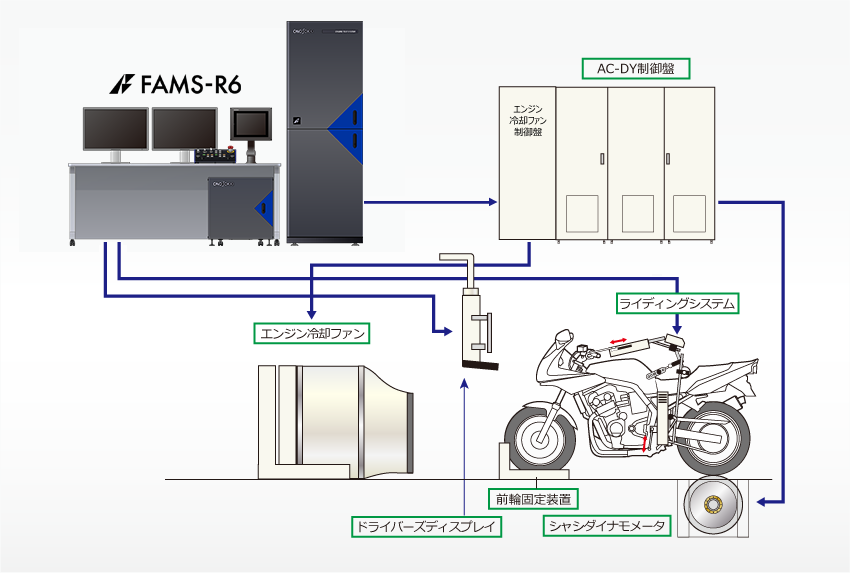

測定システム(ブロック図)

機器構成

仕様例(全電気慣性式シャシダイナモメータラインナップ)

ダイナモ容量
kW

基底速度
km/h

最高速度
km/h

最大加減速度
m/s2

等価慣性補償範囲
kg

固定慣性
kg

ローラ径
mm

ローラ幅
mm

7.5

75

150

4.9

80~260

90

530.5

250

37

150

250

4.9

80~430

140

530.5

300

9.8

100~510

170

1,061

75

150

300

15.0

100~510

170

1,061

300/1,500

130

150

300

15.0

150~750

250

1,061

300/1,500

*その他御要望により機械慣性式等各種製作しています。

アプリケーション

排出ガス試験アプリケーション

・各国の排出ガス試験に対応
・分析計及びドライバーズエイドと連携し、各処理を自動で実行し帳票出力が可能

排出ガスデータ処理

排出ガスデータ処理画面

ドライバーズエイド

ドライバーズエイド画面

性能試験アプリケーション

・加速試験や、馬力試験が可能
・過去に収録したデータの重ね書きが可能

定常測定画面

定常測定画面

定常馬力測定グラフ

耐久試験アプリケーション

・自動シフトチェンジ機能や再起動機能により再現性の高い自動運転が可能
・スロットル、チェンジ、クラッチ、ブレーキの各アクチュエータの制御設定を自由に組み合わせて運転が可能
・発進、チェンジタイミングをリアルタイムにビジュアル化して設定が可能
・ギヤレシオ判定等の安全機能も装備

アクチュエータ制御設定

アクチュエータ制御設定画面

ギヤレシオモニタ

ギヤレシオモニタ画面

※ 各シフトポジション毎にXYグラフ上に リアルタイム表示し、ミスチェンジを判定

発進、チェンジタイミング設定

発進、チェンジタイミング設定画面

耐久試験設定

耐久試験設定画面

※ 走行距離、試験時間、サイクル数など トリガ条件を複数組み合わせて計測、運転管理

関連装置

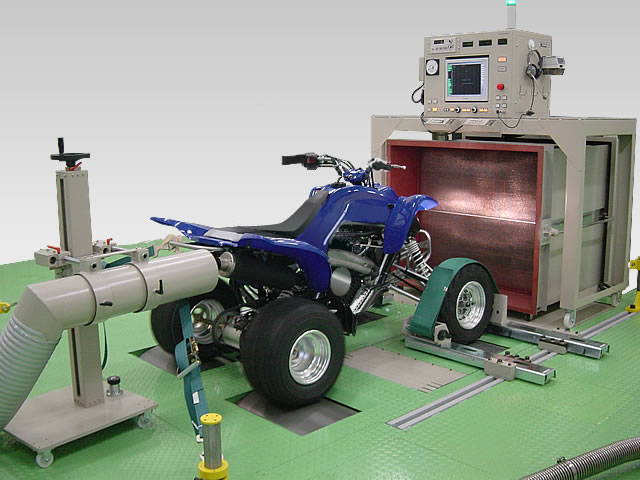

ATV用シャシダイナモメータ

・ATV 車用シャシダイナモメータで 2WD 及び 4WD 車に対応しています。

・排ガス性能試験をはじめ、各種性能試験に対応しています。

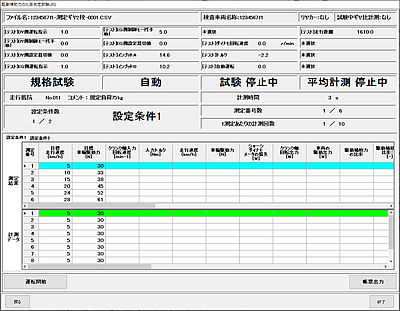

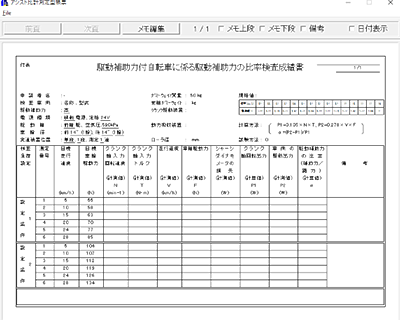

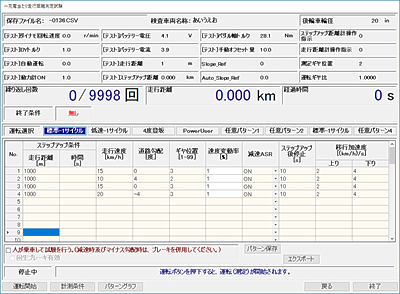

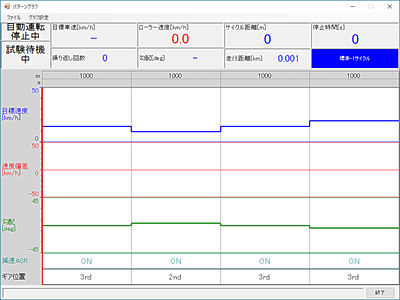

自転車用シャシダイナモメータ

・電動アシスト自転車用シャシダイナモメータです。

・ペダルシャフト部に連結する駆動装置との併用で、アシスト性能評価に適しています。

周辺機器





ドライバーズディスプレイ

・計測画面、ドライバーズエイド画面切替機能付き。

・計測画面ではドライバーへ各種計測データを表示し運転状態の 確認が出来るように運転操作を支援するものです。




ライディングシステム

・アクチュエータを一体型にし車両に搭載することで、試験車両へのセッティングが容易くなりました。

・予測制御方式の採用で、従来のPID制御と比較して実走行の台上 シミュレーションの精度向上を達成しました。




自動検量装置

・遠隔操作により、自動でダイナモトルク校正が可能


エンジン冷却ファン

・車速追従式エンジン冷却装置

・型式:遠心ファン、軸流ファンなど

・ホイルベース調整は前輪固定装置と連動

測定データ例

モード運転 車速/車速 指令表示例(Oscope)

対応試験法

各国各地域の排出ガス試験法に準拠
米国:EPA
欧州:WMTC
中国:GB
インド:BS
日本:TRIAS
