 応力波形解析ソフト WS-5210
DS-2000 製品紹介
製品カタログ (PDF)
音響・振動技術相談

実稼動の応力解析にはレインフロー法等の頻度処理による解析が用いられており、その頻度処理の結果から疲労被害を計測します。本製品は、ノート PC で 8ch、デスクトップ PC で 16ch の応力信号から、レインフローをはじめとして最大値・最小値頻度等、7関数の頻度の同時処理が可能で、かつリアルタイムで疲労被害及び予寿命を計算表示します。 データの収集時間長は最大 45 日ですが、自動ファイル機能により自動スケジュールによる収集も可能です。

特長

  • 波形、7関数の頻度曲線、疲労被害をリアルタイム表示

  • 頻度処理を求めた同一波形の平均スペクトル、及び定常スペクトルのリアルタイム処理

  • 応力信号のランダム性の検証機能

従来は応力の頻度処理と周波数解析は別々のソフトウェア、あるいは別の時間で処理していましたが、本製品は同時処理ができ、かつ世界で初めて定常スペクトルを求めることができます。 これにより、応力波形のランダム性を検証することができます。

  • スライスレベルは従来2のべき乗でしたが、本製品は±100または200段のため最適な物理量でスライスできます。

  • 生波形の記憶、再計算機能(DS-2000 データステーション使用時)

システム構成例



表示例

  • レインフロ法の頻度グラフ疲労被害

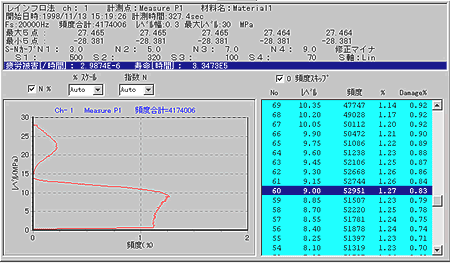

データ画面(レインフロ法の頻度グラフ疲労被害)



  • 最大値と最小値のトレンドグラフ

データ画面(最大値と最小値のトレンドグラフ)



  • 次の図は、左の図がリアルタイムのパワースペクトラムで、右の図の赤のグラフが平均パワースペクトラム、緑のグラフが定常パワースペクトラムです。
    平均パワースペクトラムと定常パワースペクトラムの差が、ランダム成分のスペクトラムを意味します。

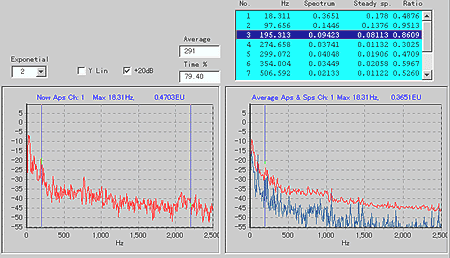

データ画面(左の図がリアルタイムのパワースペクトラムで、右の図の赤のグラフが平均パワースペクトラム、緑のグラフが定常パワースペクトラム)



基本仕様

解析チャンネル数
ノートPC 8 ch
デスクトップPC 16ch
DS-2000データステーション使用時 16ch
頻度処理関数 レインフロー法、振幅法、最大値・最小値法、累積最大・最小法、 極大値法、極小値法、極値法の7関数の同時処理
スライスレベル数 200段(レインフロー、振幅法)
±100段(最大最小値、累積最大最小、極大値、極小値、極値法)
頻度数 各スライスレベル当たり 32bit(42億)
スライスレベル幅 区切りのよい物理量(自動または手動設定)
サンプリング周波数(Hz)
  16 ch 8 ch 4 ch 2 ch 1 ch
ノートPC - 12.5 k 25 k 50 k 100 k
デスクトップPC 6.25 k 12.5 k 25 k 50 k 100 k
データ収集時間 日、時、分、秒で設定(ただし、自動ファイル機能により無限が可能)
A/D 入力電圧と変換ビット数
ノートPC ±10 V、12 bit
デスクトップPC ±10 V、16 bit
DS-2000データステーション使用時 max ±10 V レンジ可変 max 24 bit
周波数解析 現在のパワースペクトル
計測中の平均パワースペクトルと定常パワースペクトル
(解析周波数は、頻度サンプリング周波数の1/5の周波数)
疲労被害 線形被害則(マイナー則、または、修正マイナー則をチャンネル毎に設定)により、疲労被害、寿命をリアルタイム計算 また、走行距離による、規格化機能計測終了後のS-N曲線のデータにより再計算機能
その他の処理
  1. 最大値 上位5点のメモリー
  2. 最小値 上位5点のメモリー
  3. 観測時間内での最大値、最小値の前後
    各±1000点の波形記憶
  4. 最大値、最小値頻度で、解析停止前の最大値、最小値トレンドを各2000点記憶
S-N曲線 最大 50 種類の登録
(ただし、HDへ別途ファイル保存できますので、50種類単位で いくつものファイルが作れます) S-N 曲線は、4 点で近似します。
表示項目
(解析中のモニター)
リアルタイム
  1. 波形モニター 連続 4 ch
  2. 5種類の頻度法の頻度グラフと波形と最大値、最小値各々上位 5 点(任意の 1 ch)
  3. 7つの頻度法による頻度グラフと疲労被害と頻度総数(任意の 1 ch)
  4. サンプリング周波数の 1/5 の周波数までのリアルタイムスペクトルと計測時間の平均パワースペクトル、及び定常スペクトル(任意の 1 ch) 上記の項目を頻度解析中に切りかえてモニターできます。
動作環境 OS:Windows 2000/XP
CPUクロック: 1 GHz 以上
RAM:256 MB(推奨 512 MB)
価格 より (税込より)
