マスビューレット式流量検出器
FX-1100シリーズ
受注生産
マスビューレット式流量検出器は、FM-3100 流量計と組み合わせて使用することにより、精密ビューレット管に充填された燃料の液位を下部に取付けられた高精度差圧計で検出し、圧力の変化から燃料流量を直接 重量で測定する流量検出器です。
温度、比重の演算補正を必要とせず高精度で、気泡混入に極めて強いという数々の特長を生かして、シャーシダイナモ、エンジンベンチ等の試験の燃費測定を行うことが可能です。測定範囲・用途に応じて 3機種の中からお選びいただけます。
特長
1. 重量で瞬時流量(g/s)計測が可能（間欠計測）
差圧検出器の圧力信号により、液面がL3以下に降下すると電磁弁(V1)が開き液体が充填されます。
液面がL2に達するとV1は閉となり、設定した液面静定時間経過後に瞬時流量の計測に入ります。流量検出器からの流出にともない、液面がL2から下降すると、流出液
体の重量に応じて差圧検出器の出力も変化します。
この変化量より、FM-3100（FM-0331 FX用モジュール組込）デジタル流量計で流量を重量直読値でデジタル表示できます。
2. 加圧圧送が可能
エア抜きポートは液体の流入、流出に伴って検出器内部に発生するエアを流入、流出させるためのポートです。
通常は、液体供給タンクの気層部へ配管します。
また、このポートに一定圧の圧縮空気等を接続することで供試体へ流体を加圧圧送することもできます。加圧圧送しても流量計測に影響を及ぼしません。

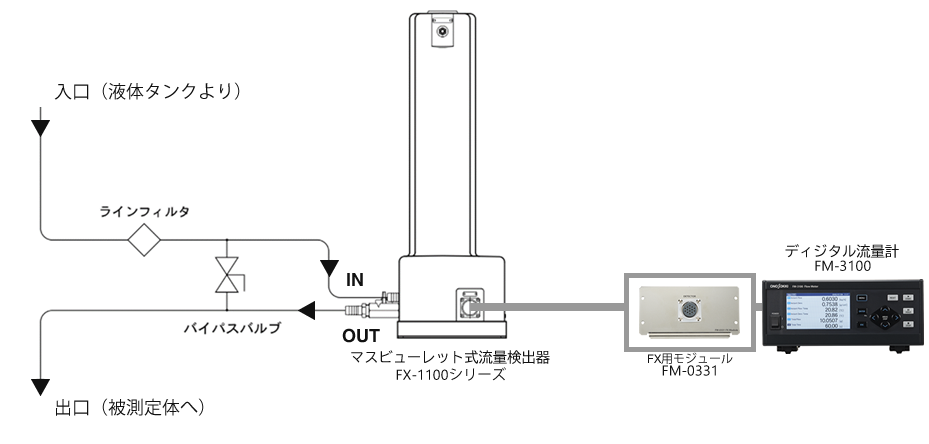

システム構成図
仕様
| FX-1110 | FX-1120 | FX-1130 | ||
|---|---|---|---|---|
| 使用可能液体 | 標準仕様 | ガソリン、軽油、灯油、一般石油系油圧油 | ||
| アルコール対応 オプション |
ガソリン、軽油、灯油、一般石油系油圧油、メタノール/エタノール/ アルコールとガソリンの混合液 |
|||
| 測定範囲 | 0 ～ 10 g/s （ 0 ～ 36 kg/h） |
0 ～ 25 g/s （ 0 ～ 90 kg/h） |
0 ～ 50 g/s （ 0 ～ 180 kg/h） |
|
| 精度（※1） | ±0.2 % 読取値 ±0.01 % F.S. 以内 | |||
| 瞬時分解能 | 0.001 g/s | 0.01 g/s | ||
| 積算分解能 | 0.01 g | 0.1 g | ||
| 最大積算量 1回の充填分 |
200 g | 500 g | 1000 g | |
| 使用温度範囲（※2） | 0 ～ ＋40 °C（環境温度、液体温度、非凍結） | |||
| 接続口径サイズ | R3/8，内径 Φ 6、外径 Φ 9、 ホースニップル |
R1/2、内径 Φ 12、外径 Φ 16、 ホースニップル |
||
| 使用最大圧力 | 196 kPa | |||
| 外形寸法 | 310(W) × 597(H) × 198(D) mm | |||
| 質量 | 約 13 kg | |||
| 電源 | 電源は、当社製FM シリーズデジタル流量計から供給 | |||
| 付属品 | 取扱説明書 | |||
| 流量ケーブル | オプション対応 FX-0021(5m)、FX-0022(10m)、FX-0023(20m) | |||
| 適合流量計 | FM-3100 デジタル流量計 ＋ FM-0331 FX用モジュール FM-2500A デジタル流量計* ＋ FX-0400 FX用モジュール * 販売終了製品 |
|||
（※1）:計測中に急激な温度変化がある場合、表記の精度を超えることがあります。
（※2）:使用温度範囲内であってもベーパ現象により計測不能となる場合があります。
オプション
| 型名 | 名称 | 備考 |
|---|---|---|
| FX-0021 | 流量信号ケーブル 5 m | FX-1100シリーズ FX-0400A（FM-2500A*）* 販売終了製品 FX-1100シリーズ FM-0331（FM-3100） |
| FX-0022 | 流量信号ケーブル 10 m | |
| FX-0023 | 流量信号ケーブル 20 m | |
| FX-1100シリーズ アルコール対応改造費 | 使用可能流体：標準仕様＋エタノール、ガソリン・エタノール混合 |
