メールマガジンバックナンバー
メールマガジン55号補足

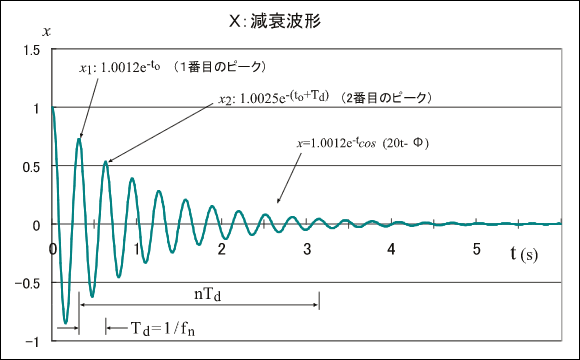

■ 図3:減衰波形

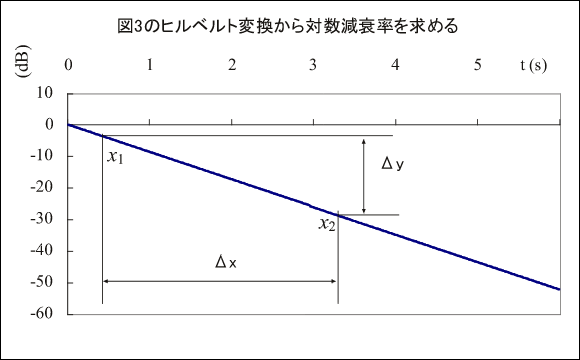

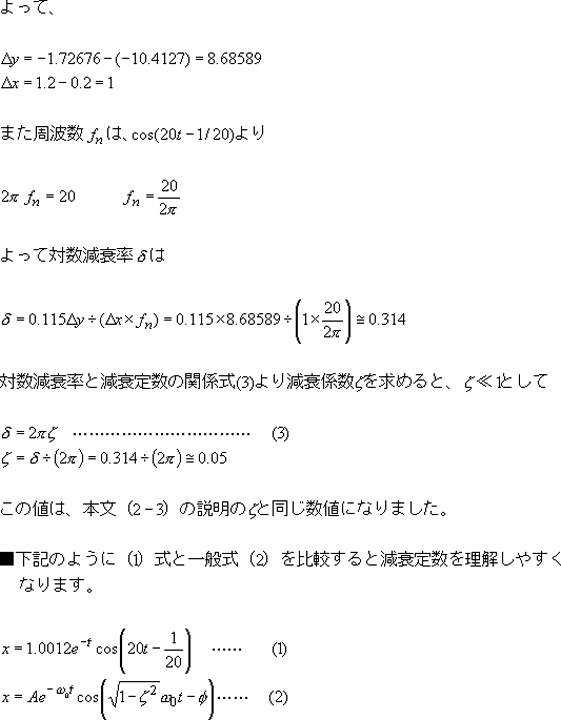

■ 図4:ヒルベルト変換から対数減衰率を求める
|

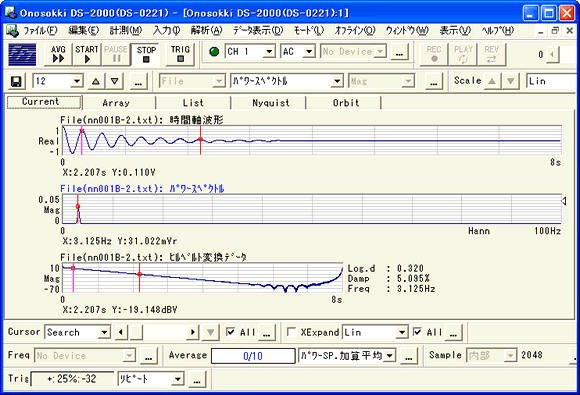

■ 図5:の減衰係数をヒルベルト変換で求める
上:時間波形
中:パワースペクトル(fn=3.125)
下:ヒルベルト変換、Y軸Log、対数減衰率Log.d、減衰定数Damp、振動周波数Freqを演算表示

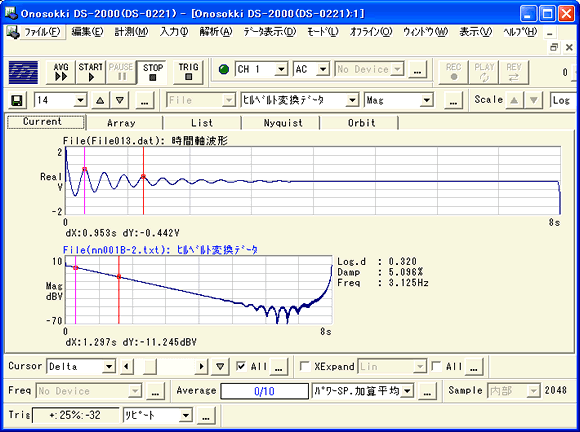

■ 図6:周波数帯域制限をかけたIFFT演算後、その時間軸波形から求めたヒルベルト変換
上:図5のデータを共振周波数をはさんで帯域制限しIFF 演算した波形
下:IFFT の波形を図5と同様にヒルベルト変換し減衰定数を求めた
