メールマガジン12号補足

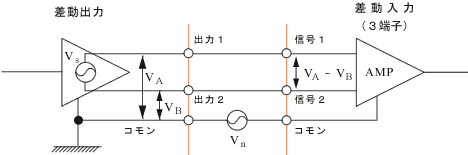

1.差動回路





アナログ信号の他、パルス伝送としても使用されます。上図の場合、VA と VB は、互いに逆相で 出力され、ラインドライバ出力といわれ、また、受信側の差動入力はラインレシーバといわれます。AMP は VA - VB の差分を増幅し、Vn (コモンモードノイズ)の増幅はしないので、ノイズの影響を押さえることが出来ます。

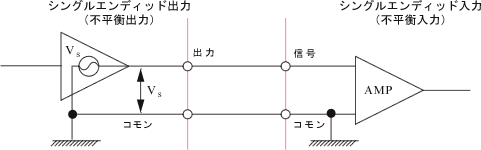

2.シングルエンディッド





シンプルで汎用的に使用されています。

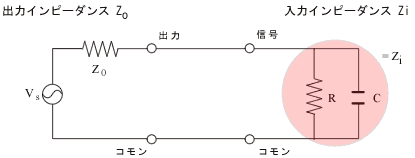

3.入力インピーダンス(等価回路)





入出力回路は、信号源と抵抗分として等価回路で表したとき、Zoを出力インピーダンス、Ziを入力インピーダンスと言います。
