	音響校正器を使用した騒音計との校正方法は

騒音計を使用して、XN-8000シリーズで騒音の周波数分析するとき、Y軸を騒音計の dBspl にするため騒音計との校正を行います。例えば、校正時に音響校正器から基準音圧 124 dBspl を騒音計に入力し、騒音計の AC out 信号を XN8000シリーズの「校正」ダイアログで行いますが、このとき騒音計は“130 dB”レンジになります。測定時は“130 dB”レンジでは大きすぎるため“80 dB”レンジを使用するとした場合、次の手順で校正作業を行います。

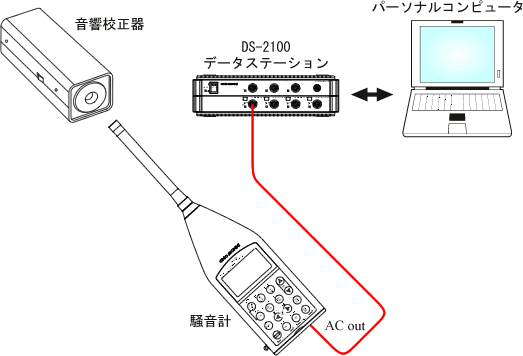

図1　構成図

■ 操作の流れ

「校正」ダイアログを開く

「校正→基準信号による校正」を実行する

「チャンネル：信号入力」ダイアログで、騒音計の測定レンジを設定する

■ 操作手順

1ch　FFTアナライザーのプロジェクトを開きます。プロジェクト作成に関しては「1chFFT　プロジェクト作成手順書」を参考ください。

音響校正器に騒音計を挿入し、基準音圧“124dBspl”を入力します。

〔コンフィグボード〕ボタンをクリックし「コンフィグボード」ダイアログを開きます。（下図2参照）

「チャンネルパレット」の“ch1”をクリックし、コンフィグボードに解析構成図を表示します。（下図2参照）

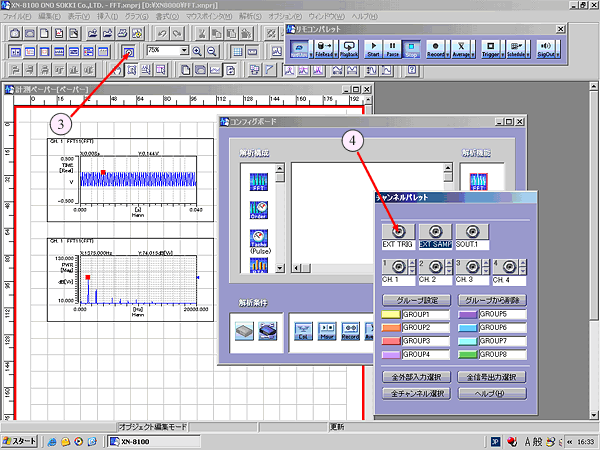

図2

〔CAL〕ボタンをクリックし「校正」ダイアログを開きます。（下図3参照）

「校正」ダイアログ内の〔基準信号で校正する〕をクリックし校正ウインドウを開きます。ウインドウ内に基準音圧のスペクトルが表示されます。（下図3参照）

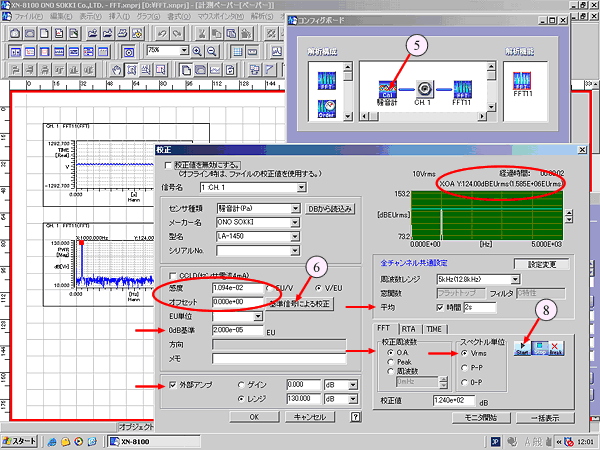

「校正→基準信号による校正」ダイアログの画面
→：設定が必要な項目を示す。
赤丸：校正作業を実行すると自動表示される項目を示す。

図3

「校正」ダイアログ内の各項目を、図2のように選択・設定します。（図3矢印→）

0dB基準	2.000e-5　　（20μPa）
外部アンプ	チェック　on
レジジ	“130　dB”
周波数レンジ	5kHz （〔設定変更〕ボタンをonして変更可能です）
平均	チェックonし、時間を任意に設定（〔設定変更〕ボタンをonして変更可能です）
校正周波数	OA（オーバーオール）
スペクトル単位	Vrms
校正値	“124”音響校正器の基準音圧の値を設定

「校正」ダイアログ内の〔START〕ボタンをクリックします。平均時間を終了すると、自動的に“X：OA Y：124.00”、“感度”の項に「124 dB 表示に換算する定数」が自動計算され、表示されます。（図3赤丸）

〔OK〕ボタンをクリックして、校正作業は終了です。

音響校正器を騒音計からとりはずします。

騒音計のレンジを“80 dB”（測定時のレンジ）に変更します。

〔ch 1〕ボタンをクリックし「チャンネル：信号入力」ダイアログを開きます。（下図4参照）

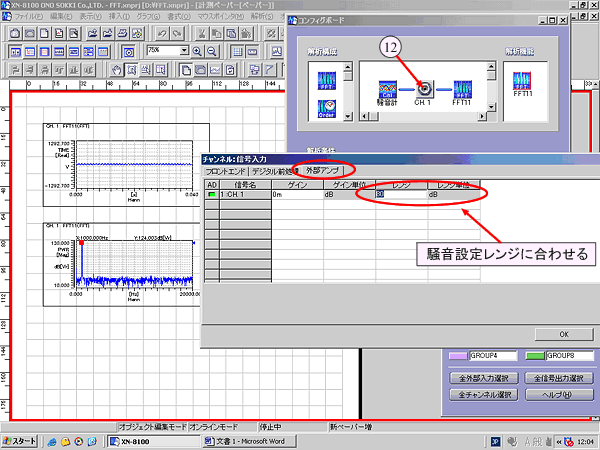

「チャンネル：信号入力→外部アンプ」ダイアログの画面

赤丸：説明に関連する項目を示します。

図4

同「外部アンプ」のページを開きます。（図4）

次のように関係項目を設定します。(図4)

レンジ	80 dB
レンジ単位	dB

〔OK〕ボタンをクリックします。

以上で校正は終了です。測定に入ることができます。騒音計のレンジを変更した場合は、(11)から(15)を再度操作します。
