	XN-0821とDS-0221の両ソフトウェアで、1／H のときの微積分演算の順はどうなっているか

DS-0221汎用FFT解析ソフトウェアでは、周波数応答関数“H” に微積分演算を実行後、その逆数演算を実行します。 これに対して、XN-0821 FFT解析ソフトウェアでは、周波数応答関数“H”の逆数演算（1／H）を実行後、微積分演算を実行します。

例えば、加速度＝A、力＝Fとして周波数応答関数 H = A/F を測定し、逆数演算（1/H）と微積分機能で剛性(スティフネス)を求める際、剛性(スティフネス)＝F/Xの“X”は、加速度 Aを２重積分して変位 X=A*｛1/jω｝² を演算して求めますが、A は H の中に含まれているため、1/H の演算と微積分演算の順番が問題になります。H には A が分子にありますから、H を２重積分すると“X/F”が求まり、この逆数演算で“F/X”が求まります。1/H を先に実行すると“F/A”となり A が分母に来るため“1/X”は“1/A”を２階微分することになり、結果として“F/X”が求まります（式１）。

■ DS-0221の場合

剛性（スティフネス F/X）を求めるには、周波数応答関数（A/F）の逆演算機能 on と ２重積分を設定します。

■ XN-0821の場合

剛性（スティフネス F/X）を求めるには、周波数応答関数（A/F）の逆演算機能 on と ２階微分を設定します。

　

　

■ XN-0821　周波数応答関数 A/F より剛性を演算する操作
  （周波数応答−逆演算と微積分）

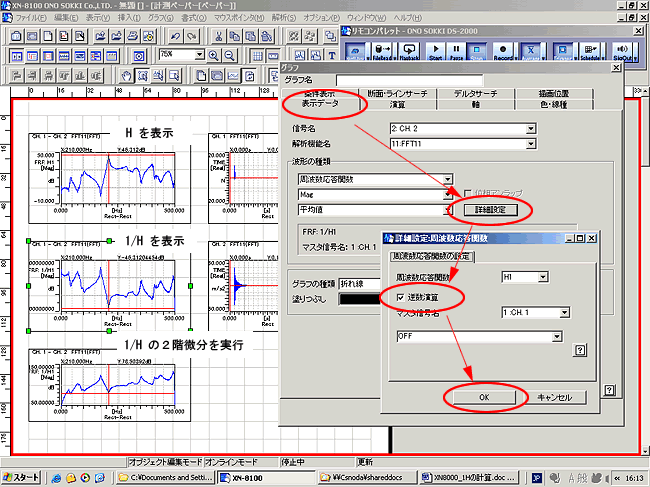

周波数応答関数のグラフをダブルクリックし〔グラフ〕プロパティを開きます。

〔表示データ〕ページの【詳細設定】ボタンをクリックし〔周波数応答関数〕ページを開きます。

〔周波数応答関数〕ページの「逆数演算：on」をチェックしOKボタンをクリックします（図1）。

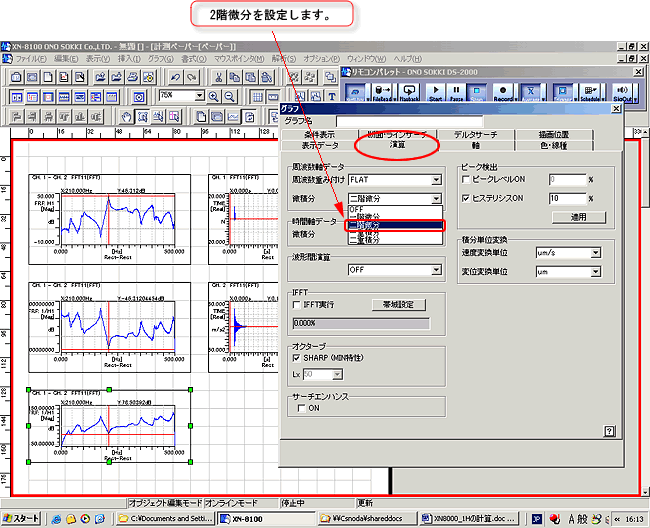

4. 〔演算〕タブをクリックし〔演算〕ページの「微積分：2階微分」を設定します（図2）。
