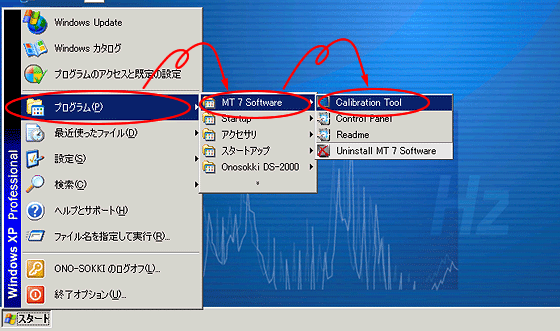

スタートメニューの中にある「MT7 Software → Calibration Tool」を起動し、クリックした点とカーソルの位置を合わせることが出来ます。

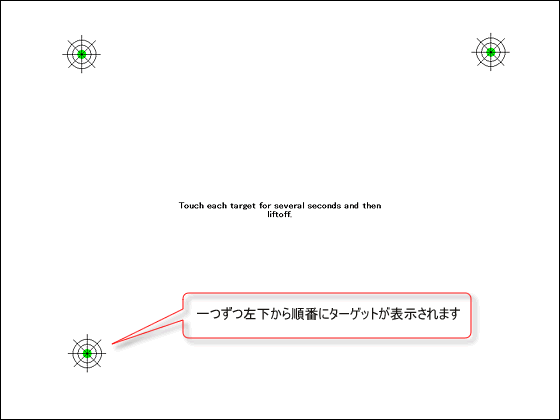

数秒後、画面の左下に位置合わせ用のターゲットが表示されます。
「Calibration Tool」の操作
ターゲット中心を数秒タッチして、離してください。緑のマークが赤に変わり位置合わせ完了します。 左下が終わると、右上にターゲットが表示されます。同様に中心を数秒タッチして、離してください。 次に左上にターゲットが表示されますので、ターゲット中心を数秒タッチして、離してください。

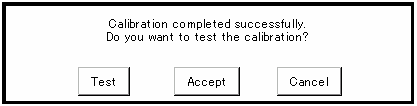

3点の位置合わせが完了すると、次のメッセージが表示されます。
数秒後、次のメッセージが表示されます。
「Cancel」ボタン
「Cancel」をクリックすると、“Restoring data. Please do not touch the screen.”と表示され、位置の変更はキャンセルされ元の状態にもどされます。
ユーザによる、途中終了のメッセージが表示されますので、OKで終了させます。
「Accept」ボタン
Acceptをクリックすると、 “Saving data. Please do not touch the screen.” と表示されます。
数秒後にメッセージボックスが表示されます。OKボタンをクリックして終了させてください。
「Test」ボタン
Testをクリックすると、位置合わせの状態を確認できます。 終了させるには、ダブルタップ(2度たたき)してください。

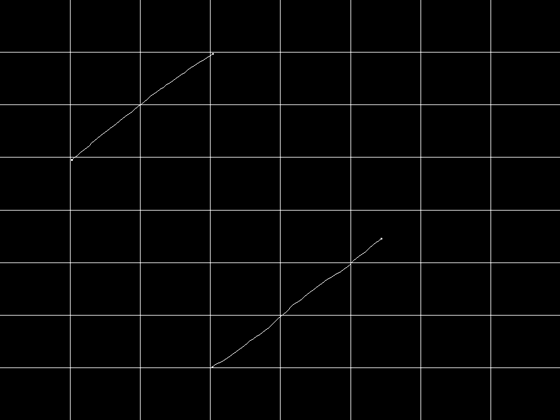

タッチペンで線を引くことができます。グリッドとタッチの位置関係を確認します。

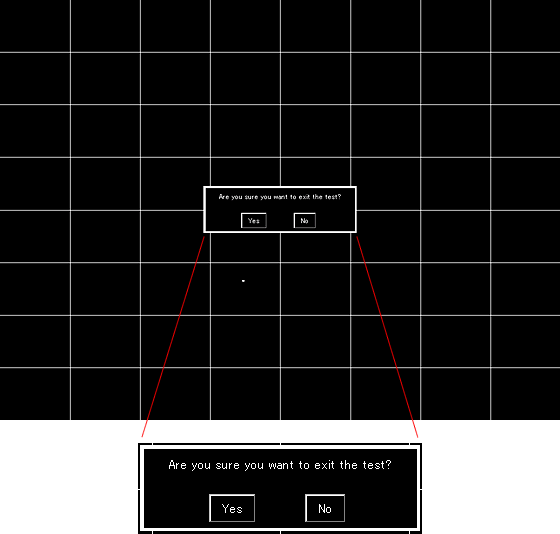

ダブルタップすると、“Are you sure you want to exit the test?” と表示されます。
「Yes」 をクリックすると、“Are you satisfied with the results?” と表示されます。
「No」 をクリックすると、“Restoring data. Please do not touch the screen.”と表示され、位置の変更はキャンセルされて元の状態にもどされます。
「Yes」 をクリックすると次のメッセージボックスが表示されます。OKボタンをクリックして終了させてください。
以上で、位地調整の完了です。 OKをクリックして 終了させます。
