Time 波形データファイルからのパワースペクトル表示方法

dat形式で記憶したTIMEデータを再生しスペクトル分析する事が可能です。 また、TIMEデータをCALC機能で四則計算した後、一旦dat形式で記憶することで、スペクトル分析することが可能です。

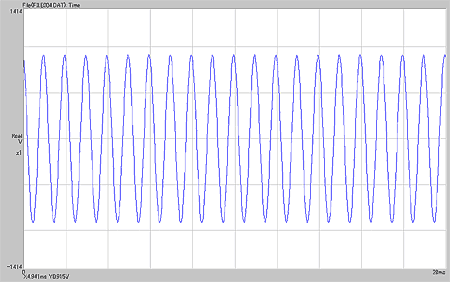

例)FILE004.DAT TIME波形をパワースペクトルに変換させます。

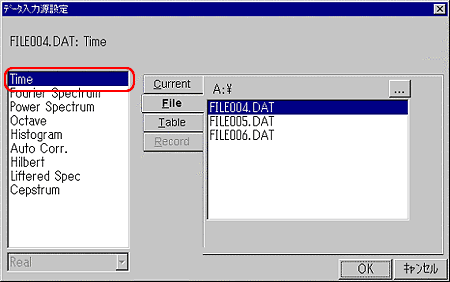

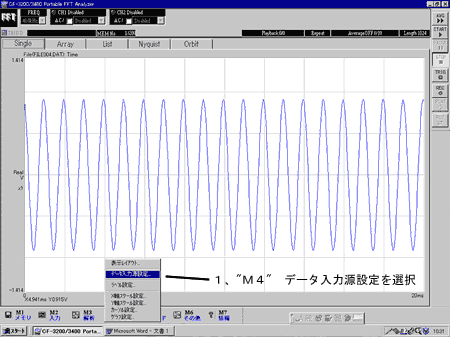

1、“M4”データ入力源設定を選択

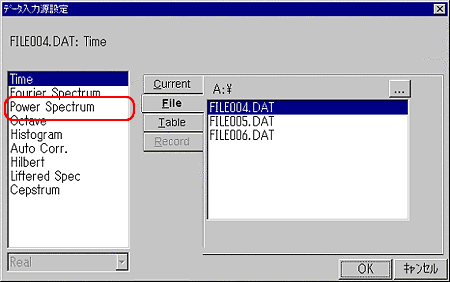

2、Time → Power Spectrum に切替えるたら“OK”をクリック。

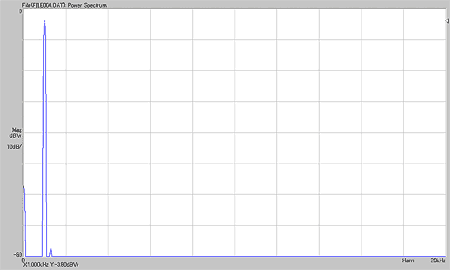

3.下記のようにパワースペクトル表示になります
