5.3 倍频程设置

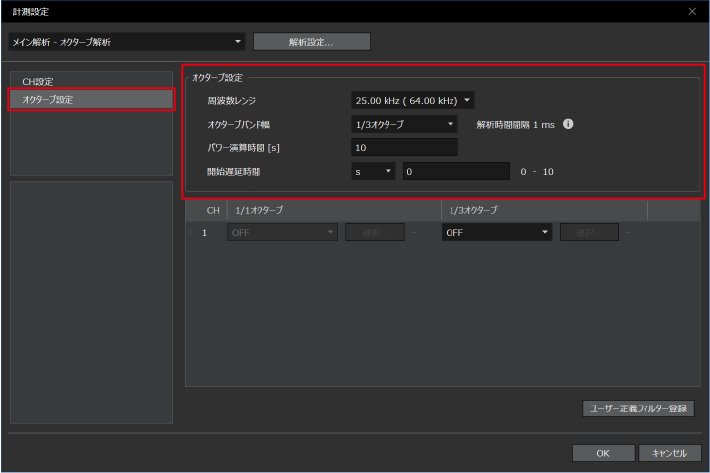

点击[测量设置]对话框中的[倍频程设置]选项卡,设置与倍频程分析相关的条件。
具体的设置步骤如下。
项目名称
设置内容
频率量程
25.00kHz
倍频带宽
1/3倍频程
功率运算时间[s]
10
开始延迟时间
0
・开始延迟时间指设置从测量开始到开始功率运算为止的延迟时间。
用于减少趋势上升时间的影响。由于本次假设10秒的平均固定噪音,因此设置为0。
