5. 设置Y轴的显示单位和显示标尺
下面将功率图表的Y轴显示单位设置为[rms]，将显示标尺设置为[Lin]。

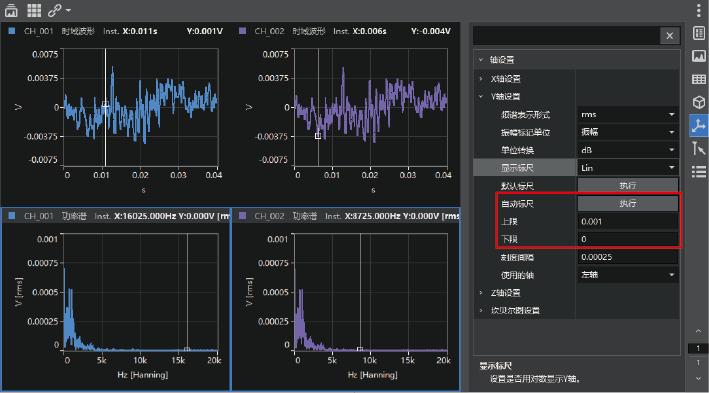

1.显示轴设置。
从图显窗口的选项栏点击[轴设置]的属性图标①。
从图显窗口的选项栏点击[轴设置]的属性图标①。
|
2.变更[显示标尺]。
首先从所显示的[轴设置]开始[Y轴设置]②展开。
分别将[功率谱单位]中设置成[rms]③，将[显示标尺]设置成[Lin]④。
首先从所显示的[轴设置]开始[Y轴设置]②展开。
分别将[功率谱单位]中设置成[rms]③，将[显示标尺]设置成[Lin]④。
|
 ・显示标尺可以选择[Log]或[Lin]。Log和Lin的关系式如下。 |
3.变更Y轴标尺。
自动设置最大值和最小值，以便能合理地显示点击[自动标尺]的[执行]后所显示的波形，或者是输入要显示轴的最大值和最小值，变更Y轴标尺。
自动设置最大值和最小值，以便能合理地显示点击[自动标尺]的[执行]后所显示的波形，或者是输入要显示轴的最大值和最小值，变更Y轴标尺。
|
