Orbit图是将两个通道的时域波形用正交的X和Y轴合成的曲线图。
将数据描绘成Orbit图后，可以通过两个信号的振幅/频率比/相位差的组合来直观地显示它们各自的特点。此外，频率比为整数时，描绘的图形将按一定的周期复原。

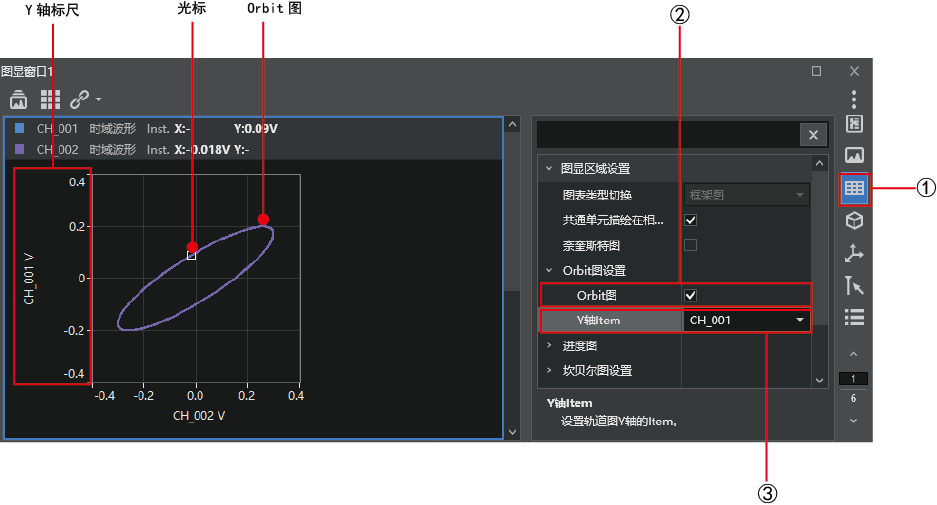

若要以Orbit图显示，选择要显示的图显区域，然后点击[图显区域设置]按钮（①）。勾选[图显区域设置]的[Orbit图]（②）。另外，使用[Y轴项目]（③）选择在Y轴上显示的项目。图表的显示将切换到Orbit图。
