用声强法测量声响透过损失 已停产了

※受托测量进行着

测试仪器应用范例

声响透过损失是一个评价机械或建筑物隔声性能的指标。一般是将试件放置在相邻两个混响室的隔壁之开口部, 测量声响透过损失。但当这些测试设备没有时,可以用不需要受声侧混响室的声强法进行测量。即在简易的现场,可以测量声响透过损失。

用两个混响室测量声响透过损失时,当试件面积较小时,或测试隔声性能强的材料时,由于混响室间的隔壁之 隔声性能不够,测量结果可能产生误差。而用声强法时,因为是从声源室内的空间平均声压级与试件开口部的 透过声响功率级,来计算声响透过损失,所以能将误差控制到最小限度。另外,作为没有声响实验室时的简易现场 应用例,有下述声强测量方法:利用混响箱的测定,利用汽车及铁路车辆等的车身内外的测量方法, 利用建筑物室内外的方法及发电机等零部件内外的测量方法。

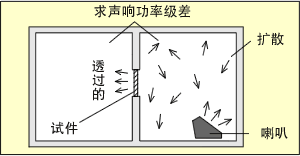

用声强法计算声响透过损失

由声源侧室内的空间平均声压级和试件开口部透过的声响功率级,算出声响透过损失,用声强探头测量试件间开口部分的声响功率级。将试件间开口部的表面离散地进行分割,有两种方法可以测量:一种是对于试件面测量法线方向的声强,另一种是相对于试件面用扫描方法(等速连续移动探头的方法)。

计算声响透过损失

由下式算出声响透过损失

写真(実際の測定例1)

式中

Lp 声源侧室内的空间平均声压级(dB)
Lw 从试件开口部透过的声响功率级(dB)
S 试件面积(m2)



写真(実際の測定例2)

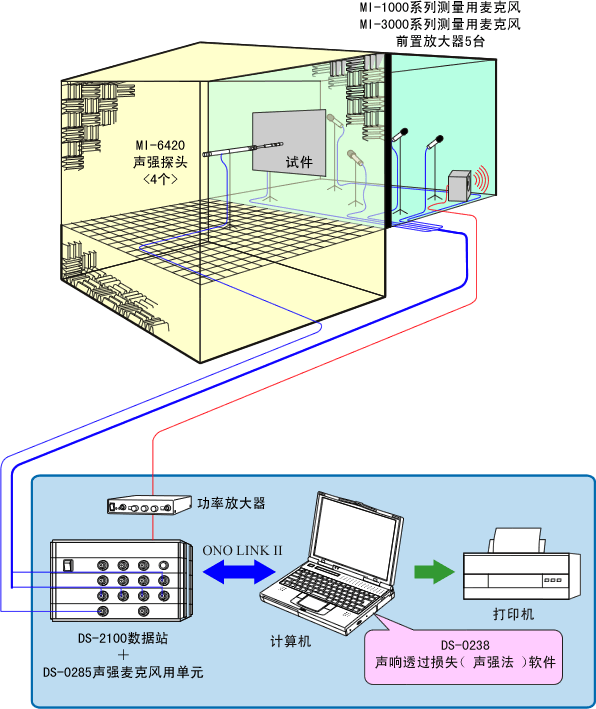

仪器构成

  型号 品名 备注

1

DS-2100 多通道数据站 多通道(最多20通道)

2

DS-0285 声强法用麦克风单元

3

DS-0271A or 0272A 信号输出 DS-0271A为单通道信号输出模块(DS-2100内置)、DS-0272A两通道输出模块

4

DS-0238 声响透过损失(声强法)软件

5

MI-6410 一维声强探头

6

MI-1000系列 测量用麦克风 5台

7

MI-3000系列 麦克风用前置放大器 5台

8

  喇叭

9

  功率放大器

10

  计算机 Windows 98/2000/XP



相关标准

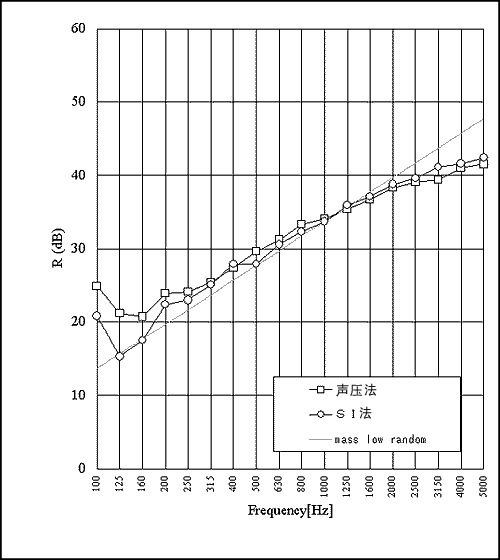

声压法与声强法的比较数据

声压法与声强法测得的声响透过损失结果及用质量定律(随机入射)求得的理论值之比较



测量凡例

  • 隔音材料

  • 汽车门窗

  • 机械四周部件



要点

  • 声强探头的轴,相对于试件表面垂直进行测量。
  • 对试件开口部扫描时,要在比开口面积大一点的范围上扫描,只对试件面垂直方向透过的功率进行测量,对折射回来的透过功率不测量。
  • 在扫描法时,要在时间,空间上平均同时进行,路径的选择很重要。

Revised: 2006/09/19
