GSシリーズ ディジタルリニアゲージセンサのフルモデルチェンジを行いました。
小型・低価格のベーシックタイプである GS-1700/1800シリーズ、ベーシックタイプ に対して耐振動・衝撃性能を1.5倍に強化した耐震タイプの GS-6700/6800シリーズ、製造現場で必要とされるヘビーデューティー性能を追求した「タフゲージ」GS-4700/4800シリーズ、測定範囲(ストローク)が 50mm、100mm と長い ロングストロークタイプの GS-5050/5100シリーズまで、全機種においてベアリングタイプの軸受け機構を採用したことで、軸受け寿命を大幅に改善しました。

特に「タフゲージ」GS-4700/4800 では、製造現場で必要とされる、タクトタイムの短縮、製造と検査の同時作業など、作業の効率化に伴う計測環境の悪化に対応することを目的として開発、

● 従来品に比べて3倍の軸受け寿命
計測動作 500万回 → 1500万回
● 従来品に比べて強化された耐塵、耐水、防油性能
保護構造 IP64 → IP66G
● 従来品に比べて2倍の耐振動・衝撃性能
耐振動 98 m/s2 →196 m/s2
耐衝撃 980 m/s2 →1960 m/s2

など他社に例を見ないヘビーデューティー性能を獲得しました。
リニアゲージセンサ　分類一覧
リニアゲージセンサ分類一覧　(クリック）

　

ゲージ関連製品 ケーブル・アクセサリ 外観図 カタログ e-見積り(事例概算) e-shop（販売）

汎用タイプ　GS-1700/1800 GSシリーズ　リニアゲージセンサ

■ ベーシックタイプ (汎用・防水構造 IP64) ■

● GS-1500/1600 シリーズの後継機種。
● ベアリング軸受けを採用することで、従来品に比べ、スピンドルの摺動寿命が延びました。

仕様
　 GS-1713 GS-1730 GS-1813 GS-1830
測定範囲 13 mm 30 mm 13 mm 30 mm
分解能 10μm 1μm
指示精度（２０℃において） 3 μm 3 μm 2 μm 3 μm
最大応答速度　※1 1(4) m/s 0.3(1.2) m/s
測定力（下向き）　※2 1.7 N 以下 2.0 N 以下 1.7 N 以下 2.0 N 以下
測定力変更範囲（オプション）　※2 0.6 〜 1.3 N 0.9 〜 1.9 N 0.6 〜 1.3 N 0.9 〜 1.9 N
測定力変更範囲（オプション）　※3 1.7 〜 2.0 N 2.8 〜 3.0 N 1.7 〜 2.0 N 2.8 〜 3.0 N
摺動回数（当社条件による） 650万回
保護等級（コネクタ部分を除く） IP64
ステム径 φ15 mm+0-0.009
供給電源 DC 4.5 V〜DC 5.5 V
消費電流（ＤＣ５Ｖ供給時） 120 mA 以下
信号出力（ＤＣ５Ｖ供給時） 2相方形波信号　位相差 90 °±20 °、出力電圧　Hi： 4.5 V 以上　Lo： 0.4 V 以下
出力インピーダンス 約22Ω
耐振動（非通電時）　※4 98 m/s2　3軸各方向（各75分） 10 Hz から 150 Hz スイープ　　10サイクル
耐衝撃（非通電時）　※4 980 m/s2　3軸各方向各向き　±X,Y,Z各3回　正弦半波　作用時間 6 ms
使用温度範囲 0 ℃〜40 ℃
保存温度範囲 　-10 ℃〜55 ℃
ケーブル長 約1.9 m
質量（ケーブル、コネクタを含む） 約250 g 約310 g 約250 g 約310 g
付属品 取扱説明書、スパナ
価格
（税込）
（税込）
（税込）
（税込）
※1 当社ゲージカウンタ使用の時、かっこ内はDG-4140/DG-4160/DG-4190/DG-5100/DG-3000で使用時
※2 上向き使用でスピンドルが完全に戻らない場合があります。
※3 上向き使用を可能とする改造時の変更範囲です。（数値は下向きでの測定力です）
※4 測定中の耐振動・耐衝撃は表記値を保証しません。
※5 信号ケーブルの途中切断、改造の場合ＣＥマーキング非適合になります。

up
ゲージ関連製品 ケーブル・アクセサリ 外観図 カタログ e-見積り(事例概算) e-shop（販売）

耐振・耐衝撃タイプ　GS-6700/6800 GSシリーズ　リニアゲージセンサ

■ 耐振動タイプ (耐振・防水構造 IP64) ■

● 電気部品の接着固定により耐振性能をアップ。
● ベアリング軸受けを採用することで、従来品に比べ、スピンドルの摺動寿命が延びました。
仕様

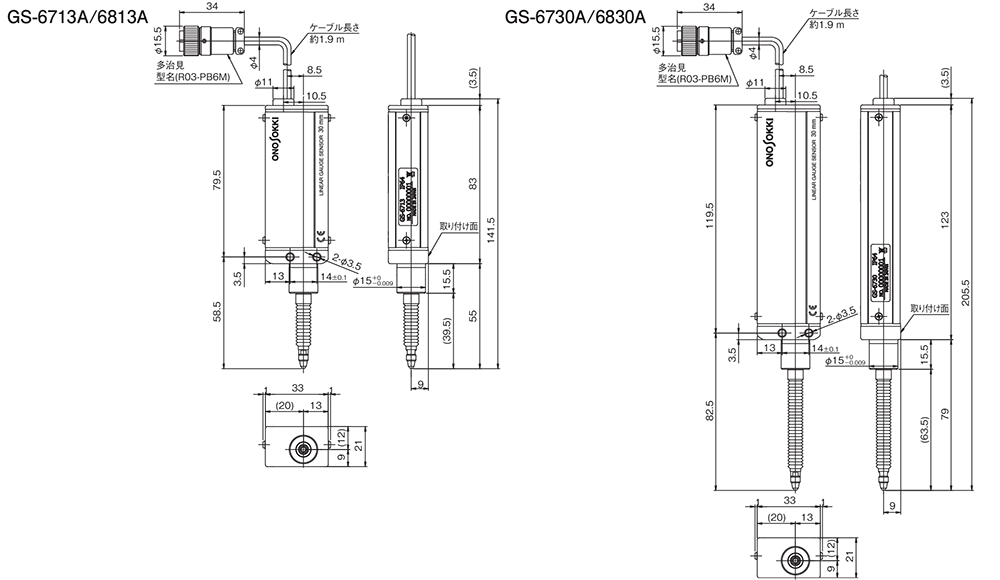

　 GS-6713 GS-6730 GS-6813 GS-6830
測定範囲 13 mm 30 mm 13 mm 30 mm
分解能 10 μm 1 μm
指示精度（２０℃において） 3 μm 3 μm 2 μm 3 μm
最大応答速度　※1 1(4) m/s 0.3(1.2) m/s
測定力（下向き）　※2 1.7 N 以下 2.0 N 以下 1.7 N 以下 2.0 N 以下
測定力変更範囲（オプション）　※2 0.6 〜 1.3 N 0.9 〜 1.9 N 0.6 〜 1.3 N 0.9 〜 1.9 N
測定力変更範囲（オプション）　※3 1.7 〜 2.0 N 2.8 〜 3.0 N 1.7 〜 2.0 N 2.8 〜 3.0 N
摺動回数（当社条件による） 650万回
保護等級（コネクタ部分を除く） IP64
ステム径 φ15 mm+0-0.009
供給電源 DC 4.5 V〜DC 5.5 V
消費電流（ＤＣ５Ｖ供給時） 120 mA 以下
信号出力（ＤＣ５Ｖ供給時） 2相方形波信号　位相差 90 °±20 °、出力電圧　Hi： 4.5 V 以上　Lo： 0.4 V 以下
出力インピーダンス 約22 Ω
耐振動（非通電時）　※4 147 m/s2　3軸各方向（各75分） 10 Hzから 150 Hz スイープ　　10サイクル
耐衝撃（非通電時）　※4 1470 m/s2　3軸各方向各向き　±X,Y,Z各3回　正弦半波　作用時間 6 ms
使用温度範囲 0 ℃〜40 ℃
保存温度範囲 　-10 ℃〜55 ℃
ケーブル長 約 1.9 m
質量（ケーブル、コネクタを含む） 約250 g 約310 g 約250 g 約310 g
付属品 取扱説明書、スパナ
価格
（税込）
（税込）
（税込）
（税込）
※1 当社ゲージカウンタ使用の時、（ ）内はDG-4140/DG-4160/DG-4190/DG-5100/DG-3000で使用時
※2 上向き使用でスピンドルが完全に戻らない場合があります。
※3 上向き使用を可能とする改造時の変更範囲です。（数値は下向きでの測定力です）
※4 測定中の耐振動・耐衝撃は表記値を保証しません。
※5 信号ケーブルの途中切断、改造の場合ＣＥマーキング非適合になります。
up
ゲージ関連製品 ケーブル・アクセサリ 外観図 カタログ e-見積り(事例概算) e-shop（販売）

耐振・防油・ロングライフタイプ　（タフゲージ）

タフゲージ　Tough Gauge		 GSシリーズ　リニアゲージセンサ

■ ロングライフタイプ (耐振・耐油構造 IP66G) ■

● ボールスプライン軸受けの採用で軸受け強度が大幅アップ。摺動回数が従来比3倍となりました。
● 保護構造は IP66G を達成。
● 耐振動・衝撃性能も、ベーシックタイプの2倍です。タクトタイムの高速化、現場の作業環境に柔軟に対応できます。

仕様

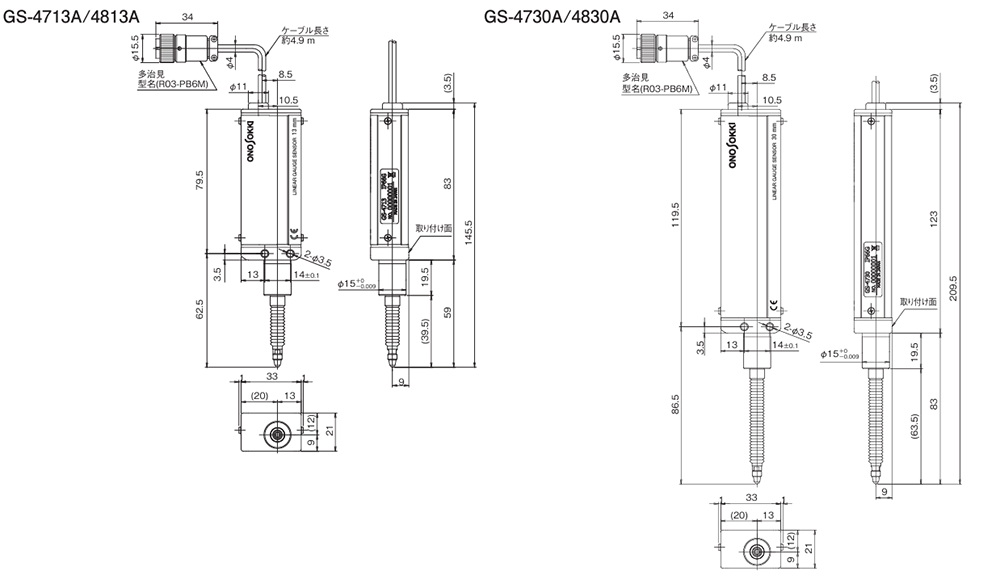

GS-4713 GS-4730 GS-4813 GS-4830
測定範囲 13 mm 30 mm 13 mm 30 mm
分解能 10 μm 1 μm
指示精度（２０℃において） 3 μm 3 μm 2 μm 3 μm
最大応答速度　※1 1(4) m/s 0.3(1.2) m/s
測定力（下向き）　※2 2Ｎ以下 2.4Ｎ以下 2Ｎ以下 2.4Ｎ以下
測定力変更範囲（オプション）　※2 0.9 〜 1.8 N 1.5 〜 2.4 N 0.9 〜 1.8 N 1.5 〜 2.4 N
測定力変更範囲（オプション）　※3 2.1 〜 2.5 N 3.7 〜 3.9 N 2.1 〜 2.5 N 3.7 〜 3.9 N
摺動回数（当社条件による） 1500万回
保護等級（コネクタ部分を除く） IP66G
ステム径 φ15 mm+0-0.009
供給電源 DC 4.5 V〜DC 5.5 V
消費電流（ＤＣ５Ｖ供給時） 120 mA 以下
信号出力（ＤＣ５Ｖ供給時） 2相方形波信号　位相差90 °±20 °、出力電圧　Hi： 4.5 V 以上　Lo： 0.4 V 以下
出力インピーダンス 約22 Ω
耐振動（非通電時）　※4 196 m/s2　3軸各方向（各75分）10 Hz から150 Hz スイープ　　10サイクル
耐衝撃（非通電時）　※4 1960 m/s2　3軸各方向各向き　±X,Y,Z各3回　正弦半波　作用時間 6 ms
使用温度範囲 0 ℃〜40 ℃
保存温度範囲 　-10 ℃〜55 ℃
ケーブル長 約4.9 m
質量（ケーブル、コネクタを含む） 約325 g 約385 g 約325 g 約385 g
付属品 取扱説明書、スパナ
価格
（税込）
（税込）
（税込）
（税込）

※1 当社ゲージカウンタ使用の時、（ ）内はDG-4140/DG-4160/DG-4190/DG-5100/DG-3000で使用時
※2 上向き使用でスピンドルが完全に戻らない場合があります。
※3 上向き使用を可能とする改造時の変更範囲です。（数値は下向きでの測定力です）
※4 測定中の耐振動・耐衝撃は表記値を保証しません。
※5 信号ケーブルの途中切断、改造の場合ＣＥマーキング非適合になります。
up
ゲージ関連製品 ケーブル・アクセサリ 外観図 カタログ e-見積り(事例概算) e-shop（販売）

ロングストロークタイプ GS-5050/5100

■ ロングストロークタイプ ■

● ベアリング軸受けを採用。
● 新たにストローク 100 mm・分解能 1 μm の機種を追加しラインアップを拡充しました。
● 取り付け穴のピッチ、取り付けたときのスピンドル先端までの距離などは GS-5011 と同じになっています。
仕様

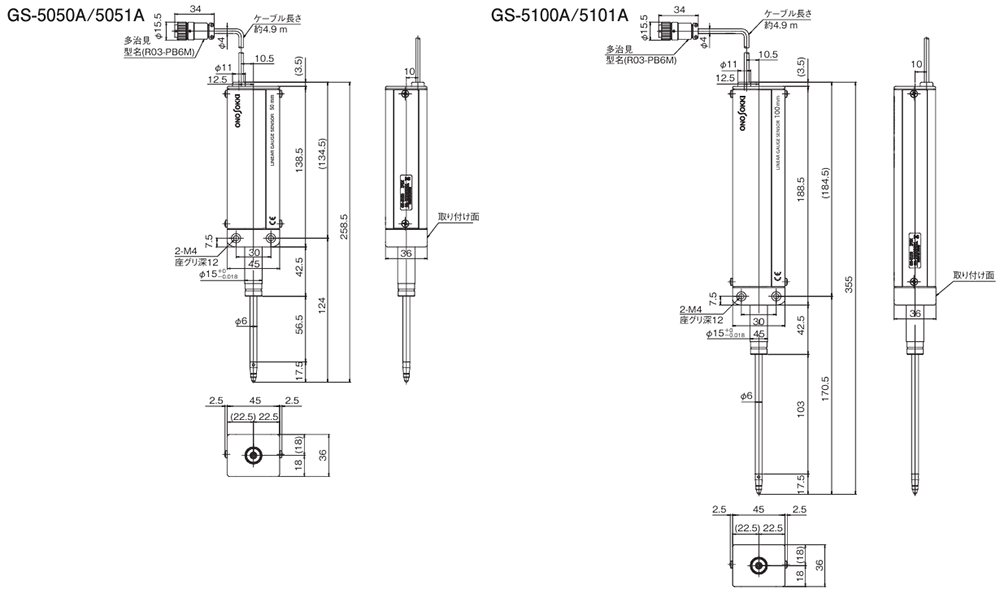

GS-5050 GS-5100 GS-5051 GS-5101
測定範囲 50 mm 100 mm 50 mm 100 mm
分解能 10 μm 1 μm
指示精度（２０℃において） 10 μm 12 μm 4 μm 5 μm
最大応答速度　※1 1(4) m/s 0.3(1.2) m/s
測定力（下向き）　※２ 3 N 以下 5.5 N 以下 3 N 以下 5.5 N 以下
測定力変更範囲（オプション）　※2 1.8 〜 2.9 N 3.4 〜 4.8 N 1.8 〜 2.9 N 3.4 〜 4.8 N
測定力変更範囲（オプション）　※3 4.0 〜 6.0 N 6.5 〜 7.0 N 4.0 〜 6.0 N 6.5 〜 7.0 N
摺動回数（当社条件による） 1500万回
保護等級（コネクタ部分を除く） IP5X
ステム径 φ15 mm+0-0.009
供給電源 DC 4.5 V〜DC 5.5 V
消費電流（ＤＣ５Ｖ供給時） 120 mA 以下
信号出力（ＤＣ５Ｖ供給時） 2相方形波信号　位相差90 °±20 °、出力電圧　Hi： 4.5 V 以上　Lo： 0.4 V 以下
出力インピーダンス 約22 Ω
耐振動（非通電時）　※4 147 m/s2　3軸各方向（各75分）10 Hz から 150 Hzスイープ　　10サイクル
耐衝撃（非通電時）　※4 1470 m/s2　3軸各方向各向き　±X,Y,Z各3回　正弦半波　作用時間 6 ms
使用温度範囲 0 ℃〜40 ℃
保存温度範囲 　-10 ℃〜55 ℃
ケーブル長 約4.9 m
質量（ケーブル、コネクタを含む） 約570 g 約655 g 約570 g 約655 g
付属品 取扱説明書、スパナ
価格
（税込）
（税込）
（税込）
（税込）
※1 当社ゲージカウンタ使用の時、（ ）内はDG-4140/DG-4160/DG-4190/DG-5100/DG-3000で使用時
※2 上向き使用でスピンドルが完全に戻らない場合があります。
※3 上向き使用を可能とする改造時の変更範囲です。（数値は下向きでの測定力です）
※4 測定中の耐振動・耐衝撃は表記値を保証しません。
※5 信号ケーブルの途中切断、改造の場合ＣＥマーキング非適合になります。

up
ゲージ関連製品概要 ケーブル・アクセサリ 外観図 カタログ e-見積り(事例概算) e-shop（販売）

高分解能タイプ GS-3813/3830


DG-5100　ディジタルゲージカウンタ
　　　（GS-3800シリーズ 対応カウンタ）


 GSシリーズ　リニアゲージセンサ

従来品に比べてより精密な測定が可能
（分解能10倍 1μm→0.1μm）

従来品に比べて3倍の軸受け寿命
（計測動作500万回→1500万回）

従来品に比べて強化された耐塵、耐水、防油性能
（保護構造IP64→IP66G）

従来品に比べて2倍の耐振動・衝撃性能
（耐振動 98 m/s2、耐衝撃 980 m/s2→耐振動 196 m/s2、耐衝撃 1960 m/s2）
　

■ 高分解能タイプ ■

● ボールスプライン軸受けの採用と新光学系の開発で、高分解能と耐環境性能の両立が可能になりました。
● 矩形波出力（ラインドライバ出力）で検出信号が取り出せるので、PLC に直接接続できます。

仕様

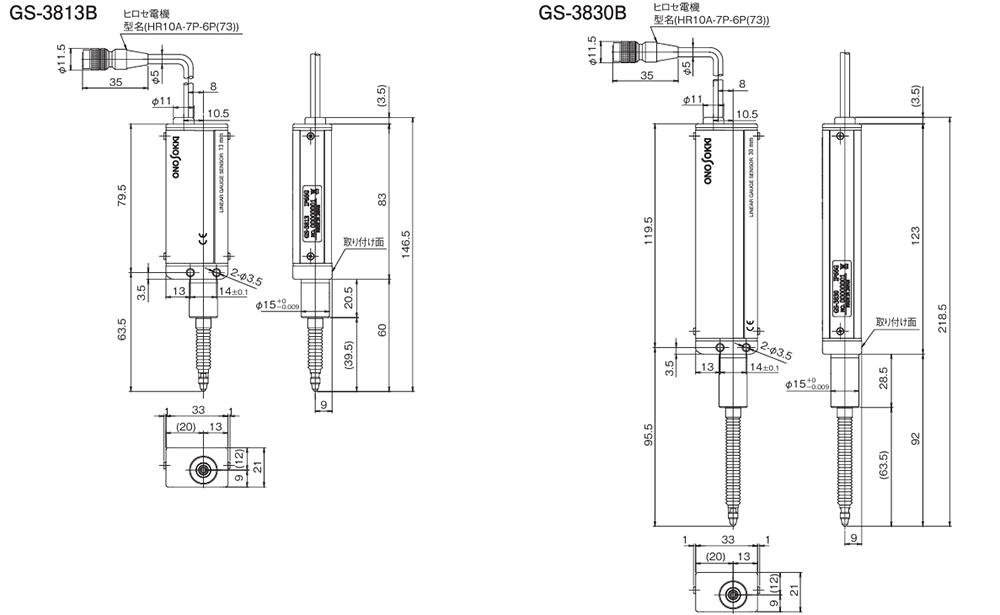

　 GS-3813 GS-3830
測定範囲 13 mm 30 mm
適応ゲージカウンタ DG-5100
分解能 0.1 μm
指示精度（２０℃において） 1 μm
最大応答速度　※1 300 mm/s (1.2 m/s)
測定力（下向き）※2 2.3 N 以下 2.7 N 以下
測定力変更範囲（オプション）　※2 0.9 〜 2.3 N 0.9 〜 2.3 N
測定力変更範囲（オプション）　※3 2.7 〜 3.0 N （不可）
摺動回数（当社条件による） 1500万回
保護等級（コネクタ部分を除く） IP66G
ステム径 φ15 mm+0 -0.009
供給電源 DC 4.5 V〜DC 5.5 V
消費電流（ＤＣ５Ｖ供給時） 150 mA 以下
信号出力（ＤＣ５Ｖ供給時） 90 °位相差差動矩形波　RS422A適合　ﾗｲﾝﾄﾞﾗｲﾊﾞ出力（26C31相当品）
耐振動（非通電時）　※4 196 m/s2　3軸各方向（各75分）10 Hzから150 Hzスイープ　　10サイクル
耐衝撃（非通電時）　※4 1960 m/s2　3軸各方向各向き　±X,Y,Z各3回　正弦半波　作用時間6 ms
使用温度範囲 0 ℃〜40 ℃
保存温度範囲 　-10 ℃〜55 ℃
ケーブル長 約5 m
質量（ケーブル、コネクタを含む） 約350 g 約420 g
付属品 取扱説明書、スパナ
価格
（税込）
（税込）
※1 当社ゲージカウンタ使用の時、かっこ内はDG-5100使用時の電気的応答速度です。
※2 横向き使用（10℃以下）、上向き使用でスピンドルが完全に戻らない場合があります。
※3 上向き使用を可能とする改造時の変更範囲です。（数値は下向きでの測定力です）
※4 測定中の耐振動・耐衝撃は表記値を保証しません。
※5 信号ケーブルの途中切断、改造の場合ＣＥマーキング非適合になります。
Revised： 2011/09/28
