アナログの出力に付いて説明します。パラメータの設定に関しては 「設定手順書」を御参照ください
1. トルクの電圧出力
背面パネルの TRQ OUT コネクタから、トルクのアナログ電圧出力が行われます。
通常「設定値の入力」で設定されたトルク検出器のキャパシティ値の時に出力電圧は ±10 V になります。
|
出力電圧 |
±10 V |
|
出力コネクタ |
C02形（BNC）コネクタ |
|
適正負荷 |
10 kΩ以上 |
|
時定数 |
63 ms／500 ms切替 |
出荷時の時定数は、500 ms に設定してあります。 「設定値の入力」設定項目のアナログ出力時定数を切り替えると 63 ms
に変更でき ます。
 トルクの電圧出力の校正のしかた
ディジタルボルトメ−タ（以下ディジボルと略す）の表示を見ながら行いますので、ディジボルを用意してください。
- 背面パネルの TRQ OUT コネクタとディジボルを接続します。
- MEAS/CAL スイッチを数秒押し続けCAL
LEDを点灯させます。トルクの電圧出力のゼロ調整表示になります。
-
ディジボルで出力電圧を測定し、その値をそのままV単位でTS-2700に設定することで、ゼロ調整します。
設定範囲：0〜±0.999
・入力できる部分のLEDが点滅
・右矢印キーで入力位置（桁）を移動
・上矢印キーで数値を変更。「−」は、MENUキーで表示
- ENTERキーで確定するとフル電圧の調整表示になります。
- ディジボルで出力電圧を測定し、その値をそのまま V 単位で TS-2700
に設定することで、フル電圧に調整します。
設定範囲：9.000〜10.999
・入力できる部分のLEDが点滅
・右矢印キーで入力位置（桁）を移動
・上矢印キーで数値を変更
・4桁目5桁目は、9または10の表示のみ。4桁目で上矢印キーを押すごとに9→10を交互表示
- ENTERキーで確定します。
- MEAS/CALスイッチを押して、MEAS LEDを点灯させます。
- 測定を開始します。
|
2. 回転の電圧出力
背面パネルの REV OUT コネクタから、回転のアナログ電圧出力が行われます。

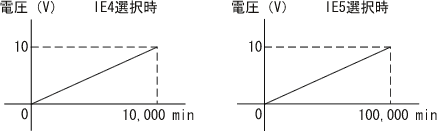

「設定値の入力」において設定された回転キャパシティ値に対して 10 V が出力されます。
|
<ご注意>
入力周波数の精度保証は、10 Hz 〜 です。 回転数は回転信号パルス数と入力周波数に依存します。
例えば、回転信号パルスが60 P/R のときに入力周波数が 10 Hz の場合には回転数は 10 r/
min、1 Hz では 1 r/min となります。
|
回転の電圧出力の校正のしかた
ディジタルボルトメ−タ（以下ディジボルと略す）の表示を見ながら行いますので、
ディジボルを用意してください。
- 背面パネルの REV OUT コネクタとディジボルを接続します。
- MEAS/CALスイッチを数秒押し続けて、CAL LEDを点灯させます。
- ENTERキーを2回押すと、回転の電圧出力のゼロ調整表示になります。
- ディジボルで出力電圧を測定し、その値をそのままV単位でTS-2700に設定すること
で、ゼロ調整します。
設定範囲：0〜±0.999
・入力できる部分のLEDが点滅
・右矢印キーで入力位置（桁）を移動
・上矢印キーで数値を変更。「−」は、MENUキーで表示
- ENTERキーで確定すると、フル電圧の調整表示になります。
- ディジボルで出力電圧を測定し、その値をそのまま V 単位で TS-2700
に設定することで、フル電圧に調整します。
設定範囲：9.000〜10.999
・入力できる部分のLEDが点滅
・右矢印キーで入力位置（桁）を移動
・上矢印キーで数値を変更
・4桁目5桁目は、9または10の表示のみ。4桁目で上矢印キーを押すごとに9→10を交互表示
- ENTERキーで確定します。
- MEAS/CALスイッチを押して、MEAS LEDを点灯させます。
- 測定を開始します。
|
|
