SS 型トルク検出器付属モータの CW／CCW 切換を外部切換方式に改造（オプション）した場合の配線方法を下図に示します。 電源コネクタが2ピンから4ピンに変わります。 なお、ケーブルは 5 m（片側：RM15QPS-4SA - 片側：オープン）付属しています。
SS 型トルク検出器付属モータの CW／CCW 切換を外部切換方式に改造（オプション）した場合の配線方法を下図に示します。 電源コネクタが2ピンから4ピンに変わります。
なお、ケーブルは 5 m（片側：RM15QPS-4SA - 片側：オープン）付属しています。
１．ＳＳ-002 〜 SS-200、SS-2050 〜 SS-2200 の外部切換え ■検出器 上面に「ＯＭ」というテプラシールが貼ってある製品

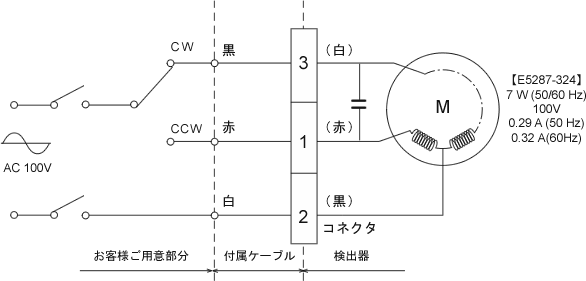

１．ＳＳ-002 〜 SS-200、SS-2050 〜 SS-2200 の外部切換え
■検出器 上面に「ＯＭ」というテプラシールが貼ってある製品
ピンNo． １ ２ ３ ４ 検出器 赤 黒 白 空き ケーブル 赤 白 黒 緑
■検出器 上面に「ＯＭ」というテプラシールが貼ってない製品
ピンNo． １ ２ ３ ４ 検出器 赤 茶 橙 黄 ケーブル 赤 白 黒 緑
２．ＳＳ-500 〜 SS-202 の外部切換え ■検出器 上面に「ＯＭ」というテプラシールが貼ってある製品
２．ＳＳ-500 〜 SS-202 の外部切換え
■検出器上面に「ＯＭ」というテプラシールが貼ってない製品
注意 リレーの接点容量は3 A 程度のものを使用してください。 前記のCW、CCW は駆動側から見た時の検出器の軸の回転方向を示しています。検出器の回転方向と検出器付属のモータの回転方向は逆方向にする必要があります。したがってCW またはCCW 側にスイッチを倒した時、検出器付属のモータの軸は実際にはこれと逆方向に回転します。
注意
リレーの接点容量は3 A 程度のものを使用してください。
前記のCW、CCW は駆動側から見た時の検出器の軸の回転方向を示しています。検出器の回転方向と検出器付属のモータの回転方向は逆方向にする必要があります。したがってCW またはCCW 側にスイッチを倒した時、検出器付属のモータの軸は実際にはこれと逆方向に回転します。
