抖动音分析例
发动机燃料喷射装置的运行噪声

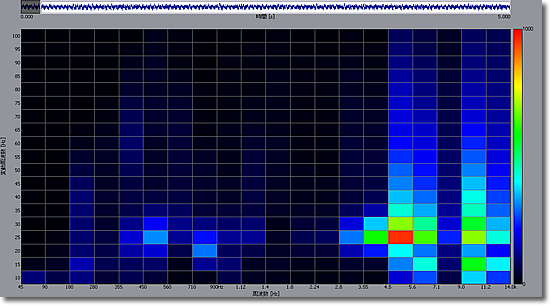

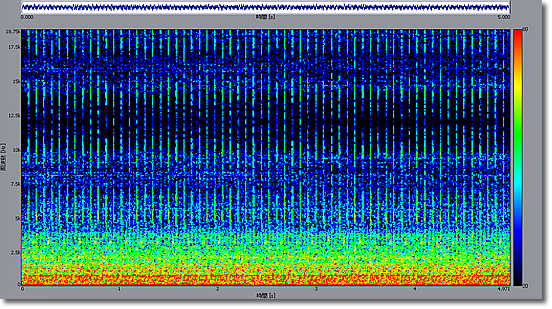

从FFT分析的频谱图(图1)中可以看出5 kHz中心的带域内竖格的条纹状，这个即为发动机燃料喷射装置的运行噪声的特征现象，800 Hz以下的低频带域内由于背景噪声比较大，变动成分被掩盖难以确认。在抖动音分析表示图(图2)，5 kHz中心的带域(竖格)噪声的大小，按一定时间间隔随时间周期性变化，其变化频率约为25 Hz，此为变化噪声的特征。
图1
图2
变速箱齿轮咬合噪声

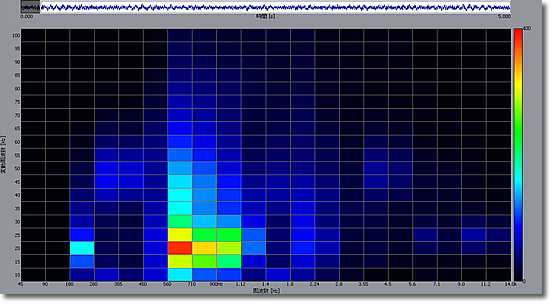

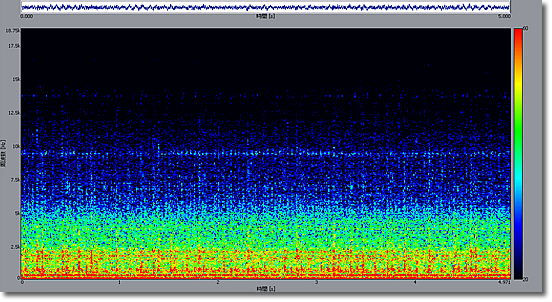

齿轮咬合噪声在800 Hz中心带域，具有比较显著的特征成分。FFT分析时(图1)由于背景噪声的影响，齿轮咬合噪声被掩盖，特征成分难以确认。使用抖动音分析(图2)，齿轮咬合噪声的特征成分的800 Hz中心带域(纵轴)与变化频率20 Hz带域(横轴)交合处特征值明显较大。因此用FFT分析时，噪声的大小不足以测得特征成分的噪声也可以精确地进行分析评价。
图1
图2
高效率地降低噪声
对于发动机声内所包含的噪声成份进行分析时，噪声成份的FFT分析结果与听觉上的感受，很难确定一个统一尺度。如果使用响度分析指标，分析时考虑到发动机声的时域与频域的屏蔽特性，可以有效地设定噪声降低的目标值。 (蓝色：发动机声。红色：噪声)
