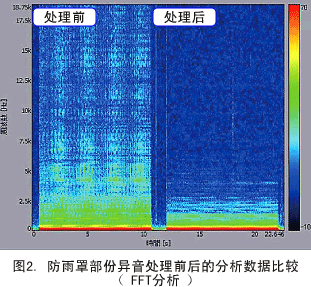

图1异音发生部位。图2防雨罩部份产生的异音在处理前后的FFT解析结果。比较处理前后的FFT 解析結果，高频成分的差异明显，但是异音成分的特定还是比较困难。

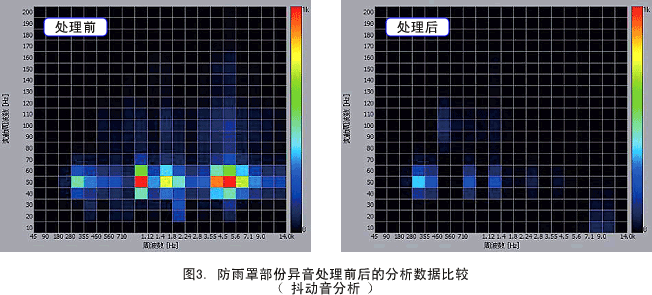

图3是同一声源处理前后的抖动音分析的结果。在处理前在变动频率（纵轴）的50 Hz处，与声音的频率（横轴）在1 kHz，1.5 kHz，5 kHz的交叉附近声音的变化比较大，对比处理后声音的变化显著变小。处理前后的相比减少约97%。

抖动音分析着眼于声音的变化因素，比较FFT分析，可以有效地定量化分析具有强度变化波动特征的异音。处理前后的状态效果可用数值表征，对于产品的研发设计的标准化，具有很好的效果。

根据这个事例进一步进行探讨，可以引申到，产品研发的标准化-同类异音的评价与判定基准的设定，产品研发的效率化-异音声源的检出确定。

产品研发的标准化，针对各个频率段中各个变动频率，可制定出变动成分的限制范围。产品研发的效率化，频率段与变动频率的分布图中，可简单明确地表示出异音的特征。
