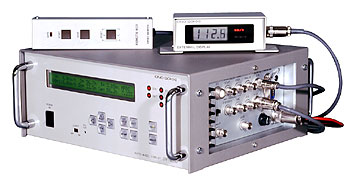

製品写真(SV-4110A5輪用速度・距離・時間計)(販売終了)

SV-1100 第5輪の信号を受け、車速・距離・時間を測定しディジタル表示すると共に、車速を記録するために必要なアナログ出力を装備しています。また、ブレーキ評価試験として、計測開始地点から計測開始速度の 80% 及び 10% の速度に減速した地点までの距離の計測を行い、評価基準 MFDD (Mean Fully Developed Deceleration:平均飽和速度)を算出します。さらに、予め設定した速度2転換の時間と減速度も算出します。



特長

  • 新ブレーキ評価基準MFDD(平均飽和減速度) の算出、ABS制動試験に必要な速度・距離・時間のデータを表示

  • アンチロックブレーキシステム(ABS)の制動試験用に開発され取扱いが容易

  • 第 5 輪周長補正機能、速度アナログ出力、各種接点入出力を標準装備

  • 専用プリンタ(DPU-414)によりデータ確認が可能



計測

計測開始から終了までの速度・距離・時間の計測と、ブレーキ評価試験の計測を AUTO または MANU で行います。



イラスト(測定データ解説)



V 現在速度 V0 計測開始速度
(MANU の場合は予め設定)
Vb V0 の 80% の速度 Ve V0 の 10% の速度
Sb V0 ~ Vb 間距離 Se V0 ~ Ve 間距離
D 計測開始から終了までの距離 T 計測開始から終了までの時間
MFDD Mean Fully Developed Deceleration
(平均飽和減速度)






V1 設定速度1 V2 設定速度2
t V1 ~ V2 までの時間 Z 減速度







概略仕様

適合検出器 SV-1100 (SM-171、175、176)
周長補正範囲 1600 ~ 1799 mm (LCシリーズ非接触車速計の距離パルス出力も使用可能)
計測範囲 速度 0.2 ~ 200 km/h (0.1 ~ 124.2 mile/h) (LCシリーズ接続時、下限速度は 1.5 km/h または 1 mile/h)
距離 999.9 m
時間 99.9 s
測定時間 GATE 時間(10 ms)+入力パルスの立ち上がり時間
表示器 40 桁、2 行 液晶表示
表示内容 V ×××.×   現在速度
D ×××.×   計測開始から終了までの距離
T  ××.×   計測開始から終了までの時間
V0 ×××.×   計測開始速度
Sd ×××.×   計測開始速度の 80% 地点距離
Se ×××.×   計測開始速度の 10% 地点距離
MFDD   × .××  平均飽和減速度
V1 ×××.×   設定速度1
V2 ×××.×   設定速度2
t   ××.×× V1 から V2 までの時間
Z   ××.×× 減速度
表示単位 速度: km/h、距離: m、時間: sec
外部表示 赤色LED、0.2 秒連続表示
(速度 4 桁
×××.× km/h (mile/h)
速度アナログ出力 電圧 0 ~ 2 V/0 ~ 200 km/h
リニアリティ 0.1 % F.S 以上
レスポンス 0.5 ms
距離マーキング出力 パルス数 1 m/パルス(計測中のみ出力)
電圧範囲 Lo: 約 0.3 V 以下、Hi:約 1 V
時間マーキング出力 パルス数 1 sec/パルス(計測中のみ出力)
電圧範囲 Lo: 約 0.3 V 以下、Hi:約 1 V
プリンタ出力 適合プリンタ DPU 414
電 源 DC 12 V (10 ~ 13 VDC)、約 1.6 VA (DC 12 V にて)
外形寸法 本体  300 (W) × 120 (H) × 250 (D) mm
外部速度表示器  110 (W) × 39 (H) × 60 (D) mm
リモートボックス  40 (W) × 27 (H) × 125 (D) mm
質 量 本体 約 3 kg
外部速度表示器 約 200 g
リモートボックス 約 300 g
付属品 ・外部速度表示器
・リモートボックス
価格 (税込
