デジタル吸入圧力計 PT-750

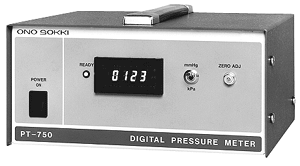

製品写真(PT-750デジタル吸入圧力計)(販売終了)

PT-750 デジタル吸入圧力計は、PT-071 圧力検出器と組み合わせて、エンジンの吸気管の圧力を計測・表示します。 PT-071 圧力検出器は、半導体のピエゾ抵抗効果を利用した素子を使用し、応答性・信頼性などの面で優れています。また、PT-071 圧力検出器は温度制御回路で一定温度に保ち、温度ドリフトによる精度の低化を防いでいます。 PT-071 圧力検出器は、PT-750 デジタル吸入圧力計の背面に固定しても、別置きにしても測定できます。オプションの延長ケーブルを接続すると最大 10 m 離れた場所からでも使用できます。



特長

  • -101.3 ~ 202.6 kPa の広い測定範囲

  • 検出器(PT-071)は、温度制御回路で一定温度に保ち、温度ドリフトによる精度の低化を防止

  • 検出器は分離・一体両用タイプ

  • 検出器を本体(PT-750)に固定させる一体型として、また、検出器をエンジンサイドへ持ち込んで分離型として、用途により使い分け可能

  • 検出器と表示器の接続ケーブル(分離させた場合)は、 5 m (PT-0011)/10 m (PT-0012)の2種類を用意

  • BCD 出力(オプション)



概略仕様

測定範囲 -101.3 ~ 202.6 kPa
測定精度 フルスケールの ±0.2% ± 1 digit(PT-750 と PT-071 の組み合わせ時。 ただし、PT-750 の READY 点灯後の精度。)
測定気体 空気/N2/CO2/ガソリン蒸気/不活性ガス/エンジン排気ガス(一部条件付)
測定気体温度 0 ~+45℃ (非結露)
対過耐圧 3.8 kgf/cm2
PT-750 圧力ポート径 φ5
電圧出力 -0.76 ~ +1.52 V/-101.3 ~ 202.6 kPa
電圧出力負荷抵抗 10 kΩ 以上
電圧出力 ZERO 調整 PT-750 背面パネルポテンショメータにより可能
電圧出力 SPAN 調整 内部固定
電圧出力精度 フルスケールの±0.2%
電圧出力応答性 時定数 約 10 ms
表示器 赤色 LED
表示単位 kPa
表示範囲 -101.3 ~ 202.6 kPa
表示 ZERO 調整 PT-750 背面パネルポテンショメータにより可能
表示 READY 緑色 LED
表示 READY までの所要時間 電源投入時から10分以内(外気温 20℃ において)
使用電源 AC 100 V ± 10%  (オプション: AC 110/120/200/220/240 V)
使用温度範囲 PT-750 : 0 ~ +40℃
PT-071 : 0 ~ +45℃
湿度範囲 5 ~ 85% RH (結露無きこと)
寸法 210 (W) × 99 (H) × 300 (D) mm
質量 PT-750 : 2.2 kg
PT-071 : 0.4 kg
付属品 AC 電源ケーブル(1.9 m)
価格 PT-750 : (税込
PT-071 : (税込
オプション 延長ケーブル PT-0011(5 m) <販売終了>
延長ケーブル PT-0012(10 m)<販売終了>

Revised: 2006/09/19
