小野測器 - 非接触速度計　LC-5100Aシステム（販売終了）

（LC-5200 が後継機となります）

LC-5100A

	車速計関連　製品群概要
	製品カタログ　(PDF)

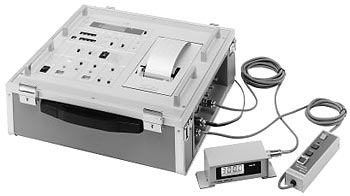

LC-5100A 非接触速度計

製品写真（LC-1100空間フィルタ式速度検出器）

LC-1100 空間フィルタ式速度検出器

LC-5100A システムは、測定範囲 1.5 ～ 320 km/h のワイドレンジをカバー。車輛の高速化に対応した超高速域データの収集に対応しています。データは、発進加速、追越加速、惰行、制動など、走行試験の内容に応じた最適なフォーマットで記憶され、内蔵プリンタによりオートまたはマニュアルでプリントアウトされます。データの記憶容量は約 4000 データ。従来製品に比べて、より長時間のデータメモリーが可能になりました。また、オプションの FP シリーズ容積式流量検出器を使用することにより、燃費試験（定地燃費試験、パターン走行燃費試験）が可能になり、燃料消費量および燃費率のデータがプリントアウトされます。FP シリーズ容積式流量検出器は全機種対応可能（DF シリーズ燃料流量計からの流量パルスも入力可能）。ケースには持ち運びに便利な可搬型のアタッシュケースを採用。より高性能・高機能に、より使い易くなりました。

イラスト（システム構成）

(*水溜まり等の鏡面状態路面では測定不可)

特長

最高速 320 km/h までの高速度テストに対応可能
プリンタ内蔵、燃費試験もできるアタッシュケース型の高性能機
スリップやタイヤの空気圧などによる影響を受けず高精度
地上 50 cm を中心に、±10 cm以内の上下動であれば測定可能
吸着盤で簡単に車体取付
装着位置は車体の後部・側面のいずれも可能
様々な走行試験モードに対応

MODE No.	MODE	試験内容	測定単位
MODE No.	MODE	試験内容	速度ステップ	距離ステップ
1	SS400-1000 （発進加速）	車輛の発進から 400 または 1000 m までの加速	5 km/h、10 km/h、20 km/h 毎切換	25 m（100 m以降は50 m） 50 m（200 m以降は100 m） 100 m（400 m以降は200 m）毎切換
2	ACCEL （追越加速）	GATE ON （JUST 速度可）から 400 または 1000 m までの加速
3	COAST DOWN （惰行）	GATE （JUST ON 速度から） 100、400 または 2000 m までの惰行またはJUST 速度からの惰行（VELOCITY MODE 5 、10 、20 km/h STEP）		50、 200 、 1000 m 、毎切換
4	BRAKE （制動）	制動をかけた時の初速および停止するまでの距離、時間、減速度	MFDD 対応
5	METER CHECK （メーター較正）	車輛の速度メータと実速度との比較
6	F-CONST （定地燃費）	500 または 1000 m における燃費、燃料消費量		100、 500 、 1000m 毎切換
7	F-PATTERN （パターン走行燃費）	走行パターンを変えながらの燃費、燃料消費量
8	T.STEP PRINT （一定時間）	一定時間毎の速度、距離、時間、燃料消費量	（1、 10、 100 秒毎切換）
9	D.STEP PRINT （一定距離）	一定距離毎の速度、距離、時間、燃料消費		100、 500 、 1000 m 毎切換
0	TEST （試験）	GATE ON から OFF まで（白線検知可）の距離、時間、平均速度

概略仕様

LC-1100 空間フィルタ式速度検出器仕様

速度測定範囲テストコース平面にて（半径 10 R 以上）	1.5 ～ 320 ｋｍ/ｈ
検出器取付高さ	500 ± 100 ｍｍ（測定面−検出器先端にて）
検出器取付角度	0°±3°（ねじれ角）、 90°±3°（進行方向）、 90°±10°（傾斜角）
測定視野	約 46 ｍｍ × 60 ｍｍ（進行方向 × 車幅方向）
投光器	ＤＣ 12 Ｖ、 50 Ｗ（4.2 Ａ）　寿命…連続にて約 400 時
寸法	約 179 （Ｗ） × 330 （Ｈ） × 88 （Ｄ）ｍｍ（治具含まず）
質量	約 1.6 ｋｇ（治具含まず）、　約 5.2 ｋｇ（治具含む）
価格	（税込）

LC-5100A 速度計本体仕様

測定範囲		1.5 ～ 320 ｋｍ/ｈ（注1）
総合精度	速　度	±0.5 ％
	距　離	±0.1 ％ SＴＤ（400 ｍ以上に対し）
本体表示器		液晶（バックライト付）
表示項目表示範囲 ^（注^2）	速　度	4 桁　000.0 ～ 320.0 ｋｍ/ｈ（以下のいずれか 1 つを試験により切換表示）
	距　離	6 桁　0.0 ～ 99999.9 ｍ（試験により小数点移動）
	時　間	6 桁　0.000 ～ 999.999 ｓ（試験により小数点移動）
	燃費率	4 桁　0.00 ～ 99.99 ｋｍ/L
外部速度表示器		液晶 4 桁　0.0 ～ 320.0 ｋｍ/ｈ
速度表示時間		0.5 s 自動繰返し
アナログ出力部	速　度	0 ～＋6.4Ｖ／0 ～ 320 ｋｍ/ｈ
	直線性	±0.2 ％以内/表示値
	応答性	約0. 0.3 s 、切換（試験項目により自動切換）
パルス出力部	距　離	1 ｃｍ／1 パルス
	時　間	−
	レベル	ＴＴＬ（負荷 22 ｋΩ 以上）
スタート・ストップ信号		自動（発進・速度・距離・停止同調方式）、手動操作、外部入力、白線検知
記憶容量		約 4000 データ
適合速度計プロセッサ		速度計・プロセッサ一体型
印字方式		放電式
印字速度		約 2 行/秒
記録部	速　度	4 桁
	距　離	6 桁
	時　間	6 桁
	加速度	3 桁（±符号付）
	積算流量	6 桁
	燃費率	3 桁
記録方式		ＡＵＴＯ-ＭＡＮＵＡＬ切換方式
その他の機能		フォーマットは各試験により固定
入力パルス（流量）		・ＦＰシリーズ流量検出器全機種　 1、 0.1、 0.01 mL/1パルス（ＴＴＬ）
使用電源		ＤＣ 10 ～ 15 Ｖ
消費電流		約 8 Ａ（システム全てを含む）
使用温度範囲		0 ～＋50℃
寸法		405 （Ｗ） × 185 （Ｈ） × 360 （Ｄ）ｍｍ
質量（センサを含まず）		約 10 ｋｇ
価格		（税込）
オプション		FP シリーズ容量式流量検出器（（税込）より） FPシリーズは、小型・軽量で車載に適した容積式流量検出器です。測定範囲は、0.06～60R/h、0.3～120R/h、1～1440R/hの3レンジ。アイドリング時の微少流量から高速高負荷域の大流量までの測定が可能です。また、脈流・逆流による誤差を補償する可逆補償機構などにより、読取値の±0.2％または0.5％以内の高精度な流量計測が可能です。 LC-065 ブレーキテストコマンダー（（税込）） LC-065は、制動試験を行う時に、ブレーキランプの電圧（DC12VまたはDC24V）やテープスイッチ（付属）等による無電圧1a接点信号を入力し、LCシリーズ用の外部スタート信号を出力します。これにより、無電圧1a接点信号に加えて、車輛のブレーキランプ部からの電圧入力が可能になります。 SF-061 LC-1100/2100 用キャリングケース（（税込）） LC-0001A LC-1100/2100 用ハロゲンランプ（（税込）） PU-206 LC-5100A 用プリンタ記録紙（10 巻 1 組）（（税込））

（注1） LC-5100A システムの速度データ（km 系）のプリントアウトは、319.9 km/h が最大です。それ以上の値になった時は、プリント値は常に 319.9 ｋｍ/ｈでアウトプットされます。
（注2）速度・距離・時間・燃費率のいずれか１つを試験により切換表示。
