DS-2000 燃焼解析システムの高性能をそのままに機能を絞り込み、 Pi、Pmax、 Pmax θ 演算値がアナログ電圧信号にてリアルタイム出力されますので、 エンジンの適合試験、始動試験、定常試験システム等にシンプルに組み込む事ができます。

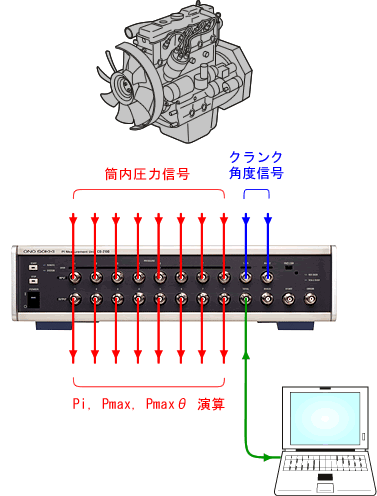

スタンドアロン計測と、演算値のアナログ電圧出力により 燃焼変動のモニターリング計測システムを実現します。
＜クランク角度検出器はこちらを参照ください＞ |
特長
-
筒内圧計測値の Pi、Pmax、Pmaxθ 演算をリアルタイムで行い、アナログ電圧にて信号出力
-
計測ユニット単体で計測演算が可能な、スタンドアロン計測動作
-
必要な場合に設定用 PC を接続し、計測パラメータ登録および計測値モニターが可能
-
TDC 補正機能 モーターリングによる補正及び GAP センサーによる補正
-
始動試験に対応した演算値出力
-
フィルタ処理とピーク値検出による、ノック回避信号のリアルタイム出力機能（オプション）
|

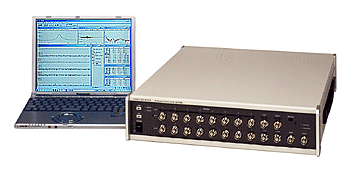

CB-2100に外部 Windows PC を接続し、CB-2100がスタンドアロン計測を 行うための計測条件パラメータの登録変更、および計測モニター表示を行い ます。
| ■ |
諸元設定（環境諸元・エンジン諸元・ノッキング演算設定（オプション） ） |
| ■ |
電圧モニター機能 |
| ■ |
Top補正機能 |
| ■ |
演算モニター機能
（圧力波形気筒重ね書き表示、Piトレンドグラフ表示、Pi統計値デジタル 表示、ノック波形表示（オプション）） |
| ■ |
ドリフト補正・物理量設定機能 |
| ■ |
パルス入力設定機能 |
| ■ |
CB-2100不揮発メモリーへの計測条件、諸元設定値の登録／読出し機能 |
| ■ |
計測条件、諸元設定値の、ファイル管理機能 |
| ■ |
演算関数 Pi （NMEP）, Pmax, Pmaxθ |
|
概略仕様
| 筒内圧力信号入力部 |
| 入力 ch 数 |
8 ch （8 気筒） |
| 入力方式 |
シングルエンド |
| アイソレーション |
非絶縁 |
| 端子形状 |
BNC |
| 入力インピーダンス |
1 MΩ |
| カップリング |
DC 結合 |
| 入力電圧レンジ |
±0.1/0.2/0.5/1.0/2.0/5.0/10.0 V |
| オフセット電圧 |
±300％ 電圧レンジ FS |
| A/D 分解能 |
14 bits |
| モニター LED |
入力電圧レベル表示（レンジオーバ＝赤・8 気筒分） |
| パルス信号入力部 |
| 入力インピーダンス |
100 kΩ |
| 入力方式 |
シングルエンド |
| アイソレーション |
非絶縁 |
| 端子形状 |
BNC |
| カップリング |
AC または DC 結合 |
| 入力電圧レンジ |
±10 V |
| モニター LED |
信号正常検出＝緑、異常検出＝赤 |
| トリガレベル |
±10 V、設定分解能 10 bits |
| トリガスロープ |
＋（立ち上がり）、−（立下り） |
| DC信号 |
1 P/R |
| 角度信号 |
180/360/720 P/R |
| 角度サンプル分解能 |
0.05/0.1/0.25/0.5/1.0° |
| アナログ電圧信号出力部 |
| 出力数 |
8 ch （8 気筒） |
| アイソレーション |
非絶縁 |
| コネクタ形式 |
BNC |
| 出力電圧範囲 |
−10 ～ ＋10 V |
| D/A分解能 |
14 bits |
| 出力データ |
Pi （NMEP）, Pmax, Pmaxθから選択、任意スケール設定（全気筒同一） |
| Pi演算設定処理部 |
| 演算角度分解能 |
0.5/1.0° |
| 演算項目 |
Pi （NMEP）, Pmax, Pmaxθ |
| 計測上限回転速度 |
8,000 r/min（ノック出力時を除く） |
| 行程の認識 |
吸入→圧縮→膨張→排気で1サイクル（4サイクルエンジン） |
| 気筒間補正角度分解能 |
0.05°（逓倍分周使用時・サンプル角度に依存せず） |
| 演算条件設定 |
設定用PCを外部接続し条件設定、内部不揮発メモリーに条件登録 |
| 計測開始終了 |
START ボタン及び STOP ボタン |
| 外部PC接続部 |
ONO-LINKⅡインタフェースコネクタ |
| ステータス表示・出力部 |
| 演算状態表示 |
REV-OVER LED 表示（計測上限回転速度オーバ＝赤）
SCALE-OVER LED 表示（演算値出力スケールオーバ＝赤） |
| 演算状態出力 |
ERROR 出力端子（BNC 端子、TTL レベル） |
| 起動状態表示 |
SYSTEM LED 表示（単体計測可能＝緑、仕様外＝橙、不可＝赤） |
| 外部PC接続状態 |
REMOTE LED 表示（外部PCコントロール時＝緑） |
| ノック出力部（オプション） |
| 出力ch数 |
1 ch |
| コネクタ形式 |
BNC |
| 出力データ |
ノック検出 OFF/ON |
| 出力電圧 |
TTL レベル（OFF/ON : 0 V/5 V）標準設定 |
| 出力タイミング |
行程毎ノック OFF/ON （パルス）、またはノック検出 ON 保持（ホールド） |
| 検出方法 |
筒内圧データへのバンドパスフィルタ処理、ピーク値検出、設定しきい値との比較 |
| 演算角度分解能 |
0.05 / 0.1 / 0.25°（ノック処理角度範囲のみ演算） |
| ノック処理角度範囲 |
Max.−30 ～ 100°ATDC |
| 計測上限回転速度 |
8,000 r/min （0.05°サンプル時、及びノック波形表示時を除く） |
| ノック出力条件 |
外部 PC が接続され、モニター計測画面にて計測開始中 |
| 一般仕様 |
| 外形寸法 |
420 (W) × 99 (H) × 500 (D) mm （ラックサイズ・突起部含まず） |
| 電源電圧 |
100 ～ 240 VAC |
| 消費電力 |
100 W 以下 |
| 使用温度範囲 |
0 ～ 40℃ |
| 質量 |
14 kg |
| 設定モニターソフトウェア実行用 外部接続PC 環境 |
| CPU |
Pentium III／1 GHz 以上 |
| オペレーティングシステム |
Windows 2000／XP |
| メモリー容量 |
256 MB 以上 |
| 接続インタフェース |
ONO-LINK II インタフェースカード（PCI または CardBus） |
Revised: 2008/07/22
|
● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。
ご購入をご検討いただく場合には最寄りの当社営業所あるいは代理店にご確認ください。
|
|
|
（
