1/2 インチ計測用マイクロホン・プリアンプ MIシリーズ
音響計測関連 製品群概要
外観図ダウンロード (DWG/PDF)
製品カタログ (PDF)
音響・振動技術相談

高感度型や広帯域型など用途に応じて選べる 4種類の1/2インチ型計測用コンデンサーマイクロホン。温度・湿度に対して優れた耐環境安定性を実現しています。マイクロホン用プリアンプ及びマイクロホンアンプと組み合わせて使用します。



製品写真(MI-1234  1/2インチ計測用マイクロホン)



音場型の 1/2 インチバックエレクトレット方式計測用マイクロホンです。 バイアス電源が不要のため、高電圧の電源回路を必要としません。マイクロホンの心臓部である振動膜にはチタンを採用し、 レーザー溶接により固定しました。従来製品に比べて、より耐環境性能を向上させています。環境騒音 や建築音響の計測・解析、また電子機器や機械装置の放射音計測・解析用途に最適です。MI-3111 等のマイクロホンアンプと組み合わせて使用します。

MI-1234 は、20 Hz ~ 20 kHz までの周波数帯域を持った高性能マイクロホンです。

製品写真(MI-1432  1/2インチ計測用マイクロホン)



音場型の 1/2 インチバックエレクトレット方式計測用マイクロホンです。 バイアス電源が不要のため、高電圧の電源回路を必要としません。マイクロホンの心臓部である振動膜にはチタンを採用し、 レーザー溶接により固定しました。従来製品に比べて、より耐環境性能を向上させています。環境騒音や建築音響の計測・解析、また電子機器や機械装置の放射音計測・解析用途に最適です。MI-3111等のマイクロホンアンプと組み合わせて使用します。

MI-1432 は、20 Hz ~ 8 kHz までの周波数帯域をカバーした低価格マイクロホンです。

製品写真(MI-1233  1/2インチ計測用マイクロホン)

チタン振動膜を使用し、高い安定性を保ちながら周波数特性を重視した広帯域マイクロホンです。

製品写真(MI-1431  1/2インチ計測用マイクロホン)

低価格にもかかわらず振動膜にチタンを使用し、高安定性を実現したマイクロホンです。



概略仕様



販売終了
(後継機種はMI-1235です)

販売終了
(後継機種はMI-1433です)

型名

MI-1234 MI-1432
適合規格 IEC 61094-1 Type LS2F 準拠
(電極<プリアンプとの接合部>部分の構造が適合)
偏極方式 バックエレクトレット方式
周波数範囲 20 Hz~20 kHz 20 Hz~8 kHz
レスポンスタイプ 音場型
バイアス電圧 0 V
感度 -29 dB±3 dB re. 1 V/Pa
静電容量 12.5 pF±1 pF
最大音圧レベル 140 dB
(MI-3310プリアンプ使用時)
自己雑音レベル 19 dB 以下 (A特性)
使用温度範囲 -10~+50 ℃
使用湿度範囲 30~90% RH(結露無きこと)
温度特性 0.01 dB/K 以下
湿度特性 −0.003 dB/% 以下
経年変化 0.1 dB/年以下
外形寸法 φ13.2×13.7 mm φ13.2×13.2 mm
質量 約 6 g
価格(税込)



型名

MI-1233 MI-1431
周波数範囲 20 Hz ~ 20 kHz 20 Hz ~ 8 kHz
レスポンスタイプ 音場型
偏極電圧 0 V
感度 -29 dB ± 3 dB re. 1 V/Pa
静電容量 11 pF ± 2 pF
最大音圧レベル 140 dB
(MI-3310 プリアンプ使用時)
自己雑音レベル 19 dB 以下(A特性) 20 dB 以下(A特性)
使用温度範囲 -10 ~ +50 ℃
使用湿度範囲 30 ~ 90% RH(結露無きこと)
温度特性 0.01 dB/K 以下 0.012 dB/K 以下
湿度特性 0.003 dB/% 以下 0.005 dB/% 以下
経年変化 0.1 dB/年以下 0.2 dB/年以下
保存温度範囲 -20 ~ 60 ℃
保存湿度範囲 0 ~ 90% RH(結露無きこと)
外形寸法 φ13.2×13.5 mm φ13.2×12.9 mm
質量 約 5 g
価格(税込)




マイクロホン用プリアンプ

  • MI-3111

製品写真(MI-3111 1/2インチ計測用マイクロホンプリアンプ)

1/2 インチバックエレクトレット方式コンデンサマイクロホン用のプリアンプです。CCLD(定電流駆動)方式と BNC コネクタの採用により、多数の CCLD 対応のアンプや解析機器、データレコーダ等に直接接続できます。また、ヨーロッパ安全規格 CE マーキングに適合し EMC  対策が施されておりますので、電磁ノイズに強く、ノイズが乗りにくくなっております。

  • MI-3310

製品写真(MI-3310 1/2インチ計測用マイクロホンプリアンプ)

1/2 インチコンデンサマイクロホン用のプリアンプで、10 Hz ~ 100 kHz の広周波数範囲をカバーします。バイアス式マイクロホンも使用可能です。なお、DS-2000 並びに DS-3000 シリーズ汎用マイクロホンユニットや AU-2200 マイクロホンアンプに直接接続できます。接続ケーブルが別途必要です。

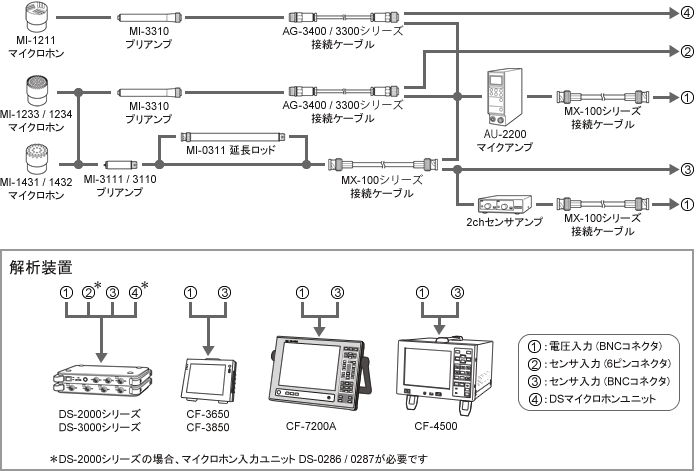

システム構成例

下図の各製品イラストはそれぞれの専用製品HTMLページにリンクしています

イラスト(システム構成)



概略仕様


型名 MI-3310 MI-3111
対応マイクロホン MI-1211/1235/1433
(生産終了品)MI-1233/1234/1431/1432
MI-1235/1433
(生産終了品)MI-1233/1234/1431/1432
挿入損失 2.4 dB ±1.0 dB(1 kHzにて) 2.0 dB ±1.0 dB(1 kHzにて)
周波数範囲 10 Hz ~ 100 kHz(±1.0 dB、1 kHz基準) 10 Hz ~ 20 kHz(±1.0 dB、1 kHz基準)
20 Hz ~ 20 kHz(±0.6 dB、1 kHz基準)
入力抵抗 5 GΩ 5 GΩ
自己雑音(実効値電圧)
(周波数重み付けZ特性)
31.6 µV以下 22.3 µV以下
全高調波歪率(1 kHzにて) 0.5 %以下
(入力実効値電圧 7 V)
1 %以下
(入力実効値電圧 3 V)
最大出力電圧 7 V(実効値電圧、電源±18 Vにて) 3 V(実効値電圧、電源DC 15 Vにて)
出力抵抗(1 kHzにて) 60 Ω 約200 Ω
使用温度範囲 -10 ~ +50 ℃ -10 ~ +50 ℃
使用相対湿度範囲 25~90 %(結露しないこと) 25~90 %(結露しないこと)
保存温度範囲 -20 ~ +60 ℃ -20 ~ +60 ℃
保存相対湿度範囲 10~90 %(結露しないこと) 10~90 %(結露しないこと)
電源 ±15~18 V ±5 % CCLD(定電流駆動)
0.5~5 mA、DC 15~25 V
適合コネクタ R04R6F(多治見無線電機株式会社) C02(BNC)
質量 約60 g(マイクロホンを含まず) 約25 g(マイクロホンを含まず)
外形寸法 φ12.7 mm × 129.5 mm φ12.7 mm × 63.5 mm
付属品 入力コネクタ部保護キャップ×1 入力コネクタ部保護キャップ×1
プリアンプホルダー(MI-0311)×1
延長ケーブル AG-3400シリーズ(推奨)
AG-3300シリーズ
AG-2000シリーズ(推奨)
MX-100シリーズ
価格
(税込)


(



接続ケーブル

型名 長さ 価格(税込) 外観
AG-3401 5 m イラスト(AG-3400シリーズ接続ケーブル)
AG-3402 10 m
AG-3403 20 m
AG-3404 30 m
AG-3301 5 m
AG-3302 10 m
AG-3303 20 m
AG-3304 30 m
AG-3305 100 m
コードリール付き
MX-101 1.5 m イラスト(MXシリーズ延長ケーブル)
MX-105 5 m
MX-110 10 m
MX-115 15 m
MX-120 20 m

Revised: 2015/01/21
