1/4インチ
計測用マイクロホン・プリアンプ

MIシリーズ

1/2 インチ型計測用マイクロホンでは不可能であった 20 kHz 以上の高周波領域での計測を可能とする 1/4 インチ型計測用コンデンサマイクロホンと同プリアンプ。マイクロホンはバックエレクトレット方式の採用により、バイアス方式と異なり、マイクアンプの必要が有りません。しかも、マイク単体の性能として 168 dB までの高音圧計測が可能です。

MI-1531

製品写真(MI-1531 1/4インチ計測用マイクロホン)

MI-3140

製品写真(MI-3140 1/4インチ計測用マイクロホンプリアンプ)

  • バックエレクトレット方式を採用

定電流プリアンプとの組み合わせとしたため、バイアスタイプのマイクアンプを必要としません。プリアンプから NP-0021 BNC 変換コネクタを使って解析器やデータ収集器と直接に接続が可能です。(2 mA ~ 20 mA タイプの定電流電源をもつ機器であること)



  • 20 kHz以上の高周波音測定が可能

1/2 インチのマイクロホンでは不可能だった、20 kHz 以上の超音波の計測が可能になりました。

10 Hz ~ 40 kHz
(周波数特性:±1 dB プロテクショングリッド無し)
10 Hz~100 kHz
(周波数特性:+2 dB、-4 dB プロテクショングリッド無し)
10 Hz~20 kHz
(周波数特性:±4 dB プロテクショングリッドあり)



  • 高音圧まで測定可能

マイク単体の性能として168 dBまで、プリアンプ MI-3140 との組み合わせで 157 dB までの計測が可能です。

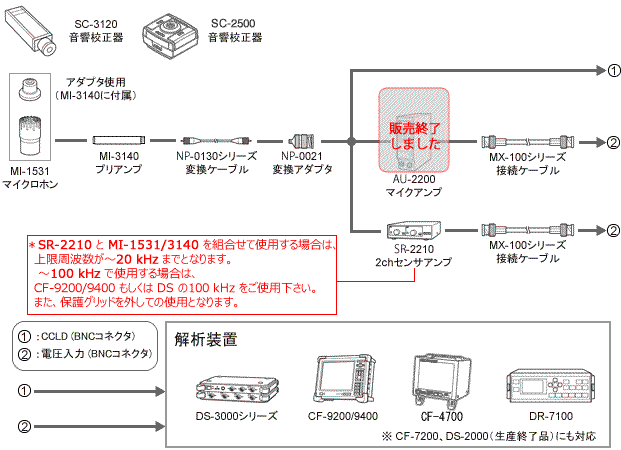

システム構成例

下図の各製品イラストはそれぞれの専用製品HTMLページにリンクしています

イラスト(システム構成例)




概略仕様

MI-1531 1/4 インチ型計測用コンデンサマイクロホン
レスポンスタイプ 音場型
成極電圧 0 V
感度 −48±3 dB re. 1 V/Pa, 4 mV/Pa (250 Hz)
静電容量 7 pF
周波数範囲

10 Hz ~ 100 kHz (20 kHz以上は保護グリッドなし)

実効前部容積

0.6 mm³ (250 Hz)

最大音圧レベル 157 dB(MI-3140 使用時)
自己雑音レベル 30 dB 以下(A特性)
静圧特性(250 Hzにて) -0.008 dB/kPa 以下
温度特性(250 Hzにて) +0.01 dB/K 以下
湿度特性(250 Hzにて)
使用温度範囲 -30 ~ +60 ℃
使用湿度範囲 0 ~ 90 % RH(結露しないこと)
保存温度範囲 -30 ~ +80 ℃
保存湿度範囲 0 ~ 90 % RH(結露しないこと)
質量 約1.5 g
外形寸法 φ6.9 mm × 10.5 mm
価格 (税込


MI-3140 マイクロホンプリアンプ
対応マイクロホン MI-1531
挿入損失 0.25 dB(代表値)
周波数範囲 10 Hz ~ 100 kHz(±0.5 dB 以内)
入力抵抗 20 GΩ
自己雑音(実効値電圧)
(周波数重み付けA特性)
2.5 µV 以下 (20 Hz ~ 20 kHz)
全高調波歪率(1 kHzにて) 3 % 以下(入力実効値電圧 8 V)
最大出力電圧 8 Vp(電源 DC 24 V にて)
出力抵抗(1 kHzにて) 50Ω
使用温度範囲 -30~+60 ℃
使用湿度範囲 0~90 %(結露しないこと)
保存温度範囲 -30~+80 ℃
保存湿度範囲 0~95 %(結露しないこと)
電源 CCLD(定電流駆動)2 ~ 20 mA、DC 15 ~ 25 V
適合コネクタ 10-32 UNF
質量 約5.5 g(マイクロホン含まず)
外形寸法 φ6.35 mm × 44 mm
付属品 入力コネクタ部保護キャップ×1
1/4インチ変換アダプタ(SC-0313)×1
延長ケーブル NP-0130シリーズ(推奨)
価格 (税込

接続ケーブル

型名   長さ 価格(税込) 備考
NP-0131 NP-013X
ミニチュアコネクタ
1.5 m NP-0021が別途必要
NP-0132 3 m
NP-0133
5 m
NP-0134 10 m
MX-1001 低温/高温仕様信号ケーブル
MX-1000
1.5 m -30 ~ +80 ℃
MX-1005 5 m
MX-1020 20 m
MX-2001 MX-2000 1.5 m 0 ~ +60 ℃
MX-2005 5 m
MX-2020 20 m
