LV-1700シリーズアプリケーション例


光ピックアップのアクチュエータ計測

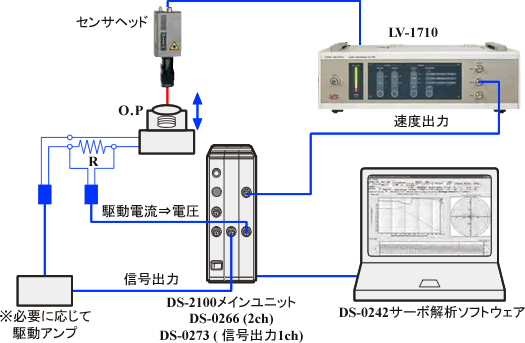

システム構成(光ピックアップのアクチュエータ計測)

ワイドレンジタイプの LV-1710レーザドップラ振動計と、DS-2000シリーズアナライザ+DS-0242サーボ解析ソフトウェアとの組合せで DVD や各種光メディア用の光ピックアップのフォーカス、トラッキングアクチュエータの伝達特性を簡単に計測できます。
データ例(光ピックアップのアクチュエータ計測)

液中の超音波振動子の計測

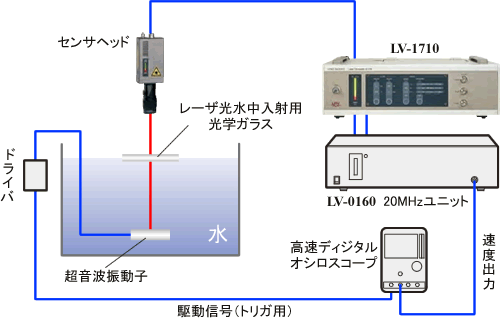

システム構成(液中の超音波振動子の計測)

インピーダンスマッチングの関係上、空気中で計測できずに液中で使用する超音波振動子の挙動も、液中に漬けた実稼働状態で検出できます。レーザドップラ振動計を適切な条件下で使用することで、これらの問題を解決しながら、高精度な振動計測を行うことが出来ます。 超音波洗浄槽や撹拌器の振動子の挙動解析を可能にします。

データ例(液中の超音波振動子の計測)


超音波ツールの挙動計測

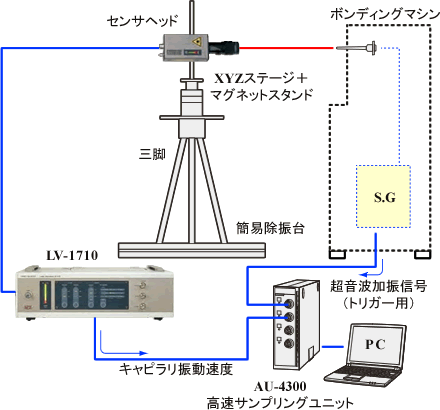

システム構成(超音波ツールの挙動計測)

ワイドレンジタイプの LV-1710 を使用してボンディングマシンや超音波溶着器など、100 kHz 超の高周波で稼動する機器の振動計測が可能です。
接触式の検出器では検出が困難な超音波ホーンや超音波ツールの稼動状況を実測し、溶着品質や機器の管理を行う事ができます。

データ例(超音波ツールの挙動計測)


マイクロホンの振動膜の計測

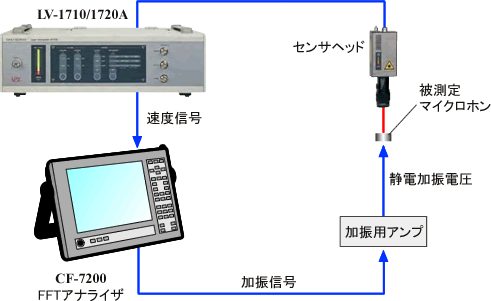

システム構成(マイクロホンの振動膜の計測)

接触式センサで計測できないマイクロホンの振動膜などの薄膜の振動・共振点計測が可能です。レーザスポット径が 20 μm 以下、多点の測定を行うと、モーダル解析ソフトウェアでモード解析が行えます。
データ例(マイクロホンの振動膜の計測)

チャンバー内部のガラス窓越し計測

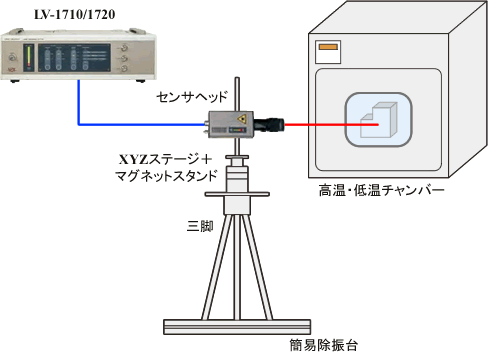

システム構成(チャンバー内部のガラス窓越し計測)

レーザドップラ振動計は焦点位置に無いガラスなどを検出しません。真空や高温・低温下にある対象物を観察窓越しにレーザ光を照射して検出する事ができます。
データ例(チャンバー内部のガラス窓越し計測)
