Oscope(オースコープ) 時系列データ解析ツール「データが活きる、分析が進む。」

       V 1.05 新機能はこちら
製品カタログ (PDF)
O-Chart/Oscope 体験版 CD-ROM 配布中!クリック!
Oscope ユーザページはこちら

Oscope は、大量の時系列データから欲しいデータだけをすみやかに取り出して視覚化するデータ視覚化ツール。必要なデータをすぐに活用できます。

各種の研究・開発や学術の現場で発生する時系列データは、きわめて膨大なもの。 いざ活用しようとしても、必要な部分データがファイルから取り出せないことも多いのではないでしょうか。  Oscopeは、そうした問題点を解決するための時系列データ解析ツール。 大量の時系列データの中から必要なデータだけをマイニング(発掘)し、効率的でスピーディなデータの分析・評価を可能にします。

横河電機株式会社 PCベース計測器 WE7000 と組み合わせてご使用頂けます

(お問い合わせは各メーカへお願いします)

特長

  • 大量の過渡データの取り扱いがPCでも可能

  • 有効なデータだけを取り出して解析・評価が可能

  • 数値データを、目に見える波形で視覚化

  • 処理のストレスを感じさせない高パフォーマンス

  • 多彩な解析機能を搭載

  • クレンジングされたデータは、既存ソフトで効率よく利用可能

  • グラフ作成ツール 「O-Chart」* を連携させることで,それぞれの機能を最大限活かすことができ、理想的なデータ活用環境を構築することができます

*クリックするとO-Chartに移動します

機能

膨大な時系列データを軽々インポート

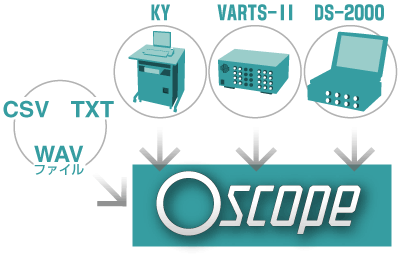

データインポートイメージ

きわめて大量となる時系列データの処理には、大容量のメモリを必要とします。 Oscope は、PCのメモリ容量にとらわれず大量のデータを扱うことが可能 です。幅広いフォーマット形式のファイルをサポートしていますので、あらゆるアプリケーション環境でご利用いただけます。


必要なデータを抽出するクレンジング処理

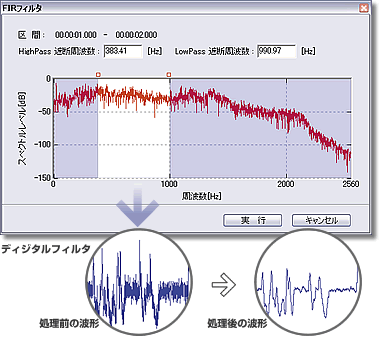

クレンジング処理イメージ

大量の計測データの中には、解析に必要でないデータも多く含まれています。 Oscope は、それらをクレンジング処理することにより、無駄な部分を間引いて必要なデータだけを抽出。小さいサイズのデータファイルとして保存が可能なので、お手持ちの2次処理ソフトで効率よく処理することができます。


情報を的確に取り出す多彩な解析機能


Oscope は、解析機能が豊富に搭載されています。膨大なデータに含まれている必要な情報を、数学的観点で探し出す場合にもとても便利。以下のような機能を備えています。

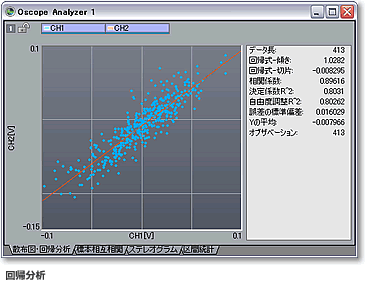

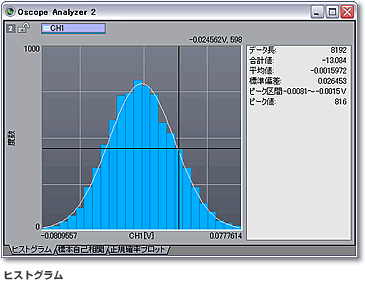

  • ヒストグラムや回帰分析、標準偏差などの統計的解析
  • パワースペクトルや周波数応答関数などの周波数解析



ティアック、日置電機、横河電機各社のバイナリデータをテキスト変換することなく、ダイレクトに読み込むことが可能になりました。各種計測器をフロントエンドとして利用でき、多様な計測シーンで活用できます。
(下記のバナーをクリックすると各社のホームページが開きます。)

TEAC 日置電機 横河電機

* 対応機種等に関しては、下欄の基本仕様をご参照下さい。
対応機種をクリックすると各製品のホームページに飛びます。

使用事例

O-Chart / Oscope ユーザ様活用事例
ギア良否判定指標を Oscope Professionalでつくる
(アプリケーション事例から)

あらゆる人に優しい情報インターフェースの開発に OscopeとO-Chartを活用
(神奈川工科大学 創造工学部 ロボット・メカトロニクス学科)

環境に優しい省エネルギー農業機械の開発研究に O-Chartを活用
(独立行政法人 農業・食品産業技術総合研究機構 生物系特定産業技術研究支援センター)

Oscope Professional 右 Oscope Professional
音質評価等にご使用されるお客様には、
高機能タイプの Oscope Professional をご用意いたしております。
そちらもあわせてご覧下さい。

基本仕様

項目 仕様 備考
基本機能 波形編集機能
数値データ表示・編集機能
マーカー機能
音声再生機能
検索機能
区間統計機能
印刷機能
表示 トラック数 最大1000トラック
表示項目数 1トラックに最大10項目
データインポート容量 ファイル数 最大10ファイル
チャンネル数 最大512CH
データ点数 最大5億点  (チャンネル数 X レコード数)
サンプリング周波数 0.01 Hz~1 MHz
データインポート形式 ASCII ファイル形式 *.csv、*.txt、*.tsv
音声ファイル形式 *.wav

ORF ファイル形式

*.orf

AU-4100A ファイル形式

*.inf

VARTS-Ⅱ ファイル形式

*.dat

FAMS-8000 ファイル形式

*.thd、*.lhd

KY-1000 ファイル形式

*.trn、*.frz、*.ave、*.log、*.txt
ティアック TAFFmatファイル形式

* サンプリング周波数は1MHz以下

*.hdr
([DR-C、DR-F/M、DS]シリーズ、GX-1LX-10/20LX-110/120es8)
(お問い合わせは各メーカにお願いします)
日置電機 メモリハイコーダファイル形式

* リアルタイムセーブ機能で作成したファイルは除く
* サンプリング周波数は1MHz以下

*.mem
8861-50/8860-50、8861/8860、8855、8842/8841、8835-0188268808/8807、、88478870
(お問い合わせは各メーカにお願いします)
横河電機 WVF/WDFファイル形式

* ファイルサイズは2GB以内のデータが有効
* サンプリング周波数は1MHz以下
* WVF形式の場合は同時に作成される.hdrが必要です。また、機種によりWVFまたはWDF形式のデータを作成します。

*.wvf、*.wdf
([DL750DL9000DL7400DL1700DL1700EDL1600]シリーズ、WE7000SL1400SL1000)

* SL1000の対象データはトリガ計測データのみ
(お問い合わせは各メーカにお願いします)

データエクスポート形式 カンマ区切り形式 *.csv
O-Chart 転送機能 O-Chart (別売)が必要
信号処理機能 移動平均
簡易演算
検索値抽出処理
時間軸微積分

※動作環境および処理状況または、サンプリング周波数により同期精度は異なります。

動作環境

項目 仕様 備考
OS Microsoft® Windows® 2000 SP4 または、,Windows® XP SP2以上 -
CPU Intel® Pentium® III 1GHz 以上 -
メモリ 512 MB 以上
ハードディスク 空き容量 500 MB 以上 -
ディスプレイ 1024 x 768 以上表示可能なもの 推奨は 1280 x 1024

※処理するデータサイズによって、十分なCPU、メモリ、ハードディスクのスペックは異なります

体験版 Oscope ソフトウェアプログラム + PDFヘルプファイル

体験版ソフトウェアをご使用いただくためにはお客様のご登録が必要です。
ご登録後CD-ROMがお手元に届くまでに数日掛かることがございます。

価格 販売終了

  型名 品名 備考 定価
本体 OS-1000 Oscope 基本仕様項目が利用できます。 ¥ 240,000
バリューパック OS-1100

Oscope フルパック

全オプション含みます。但し、取扱説明書及びスタンダードサポート、出張講習会は除きます。  ¥ 500,000
OS-1110 Oscope ベンチ向けパック OS-1000 + OS-0402 + OS-0403 + OS-0501 ¥ 400,000
OS-1120 Oscope DS向けパック
OS-1000 + OS-0402 + OS-0504 ¥ 350,000
信号処理オプションモジュール OS-0402 リサンプリング&
FIRディジタルフィルタ
直線補間法・環状畳込内挿法・FIRデジタルフィルタ ¥ 100,000
OS-0403 CH間演算処理 チャンネル間演算 ¥ 50,000
解析機能オプションモジュール OS-0501 統計分析モジュール ヒストグラム/標本自己相関/散布図・回帰分析/ステレオグラム区間統計/標本相互相関/3次元散布図 など ¥ 100,000
OS-0504 周波数分析モジュール パワースペクトル/フーリエスペクトル/位相スペクトル/自己相関関数/クロススペクトル/相互相関関数/周波数応答関数 など ¥ 100,000
  OS-0100 取扱説明書   ¥ 20,000
ソフトウェア
保守費

-

スタンダードサポート 1年間無償で最新バージョンをダウンロードできます ¥ 70,000

アカデミックプライス並びに台数割引を御用意いたしております。詳しくは最寄りの弊社営業所にご相談下さい。

*Oscope は、株式会社小野測器の日本国における登録商標または商標です。
*Windows® 2000,Windows® XP, Microsoft® は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
*Intel®,Pentium® は米国 Intel Corporation の米国及びその他の国における登録商標です。

お見積り、ご注文は 最寄の弊社営業所にお問合せ下さい。

Revised: 2011/08/21


● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。

ご購入をご検討いただく場合には最寄りの弊社営業所または弊社代理店にご確認下さい。
