丸棒の偏芯測定とOK/NG判定

DG-1270とGS-1613(1μm用)センサーを使い偏芯量を測定し、OK/NG判定をリレー出力することができます。

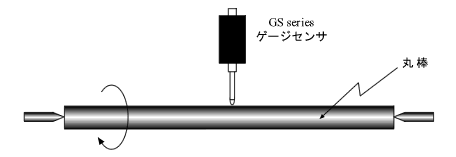

下図は丸棒の偏芯測定の一例です。



<操作手順>

  • GSセンサーを丸棒に当てます。
  • DG-1270にスタート信号を入力します。
  • 丸棒を回転させます。

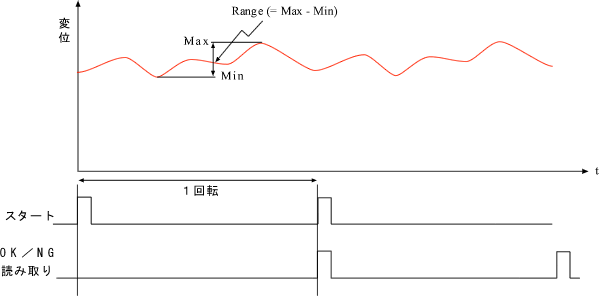

  • DG-1270にRenge(Max−Minの差)が表示され、コンパレーターが動作します。
  • 表示が安定したら、コンパレート結果(リレー出力)を読み取ります。
  • 丸棒の回転を止め、丸棒を取り出し、測定終了します。
  • (1)に戻り次の測定に入ります。
  •

    <DG1270の設定>

    • MODE-1  :  Aモード(またはBモード)
    • MODE-2  :  ピークホールド RANGE
    • コンパレーター出力:  UPPER設定値 ≦ 表示値   の出力を使います。









    (注)

    • スタート信号でRange表示がゼロ(Max値=Min値 同じ値で、その値は現在のGSセンサーの変位値)になります。
    • スタート信号の前に、リセット信号を入力すると、ゲージの現在位置を変位ゼロにしてから測定します。
