已停产了　＜Replaced by CF-4700＞

 主 页 > 产品介绍 > 数据处理 > 单通道FFT分析仪CF-4210Z/4220Z

　

单通道FFT分析仪 CF-4210Z/4220Z

体积小，重量轻，便于搬运；基本功能齐全，操作简单，使用方便；在任何场合都能提供精良的测试

有关FFT分析仪的术语(英文)
製品写真(CF-4220Z）
图示照片为CF-4220Z

对高速变化的物理现象也能进行实时分析(20kHz 选购件)，动态范围可达85dB 能取得高精度的数据分析。通过电脑还可以进行离线二次处理。其显示器可用来进行声音和振动的波形监视，还可在生产线上用来进行合格与否的判断等各种各样的应用。

本系列有CF-4210Ｚ 和CF-4220Ｚ两种机型的规格，可根据用途不同来进行选择。

＊CF-4210Z(标准型)

＊CF-4220Z(可直接接传感器进行信号输入、磁盘驱动器为标准配置)

　

特长

  • 单通道频谱分析仪，造型轻巧、体积小，便于现场携带

  • 动态范围宽至85dB，加上选购配置作实时分析时可达20kHz

  • 采用榫接梭动光标与视窗相统一的菜单，操作简单明了

  • 带有一个MS-DOS 格式的软盘驱动器，用普通的Excel软件可进行数据处理(仅限于CF-4220Z 型)

  • 可直接接传感器输入(仅限CF-4220Z型)，也可从后盖板上的BNC 接口处输入。

  • 采用6。4英寸液晶显示器，黑白分明，读取数据容易。

  • 加上选购配置比较器(CF-0460)，还可对测量结果进行比较判别。

　

系统构成

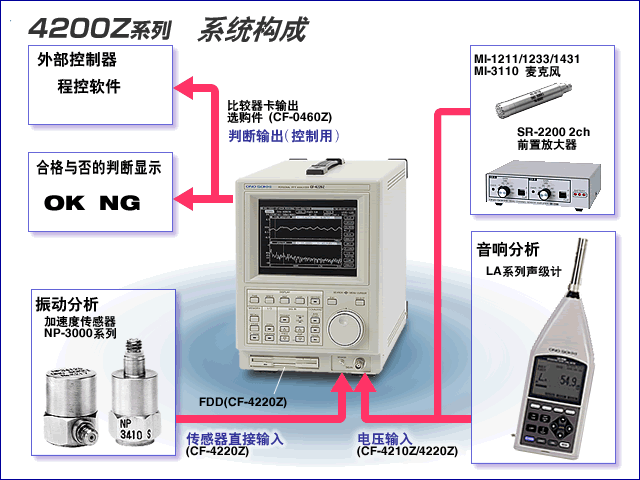

CF-4200Z系列 系统构成

　

规格简要

信号处理函数(显示函数)

时域函数

时间轴波形

频域函数

功率谱、相位谱、15 波段的 1/3 倍频程分析，5 波段的 1/1 倍频程分析

振幅域函数

概率密度函数(PDF)、概率分布函数(CDF)

输入部分

输入通道数

1 通道
输入形式 单端接地输入
输入阻抗 1 MΩ ± 1 %
输入信号种类

BNC、SENSOR(用于压电式加速度传感器)，只有CF-4220Z型配有SENSOR输入端
有二种电流驱动方式0.56 mA / 2 mA 供专用的压电传感器的输入端子选择

输入耦合

AC 及 DC、AC 結合的截止频率为　0.56 Hz ± 6 %，－3 dB ± 4%
输入电压范围 ±10 mV ～ ±50 V 全量程的12档

最大输入电压绝对值

BNC 输入：AC 100 V 约1 分钟
SENSOR 输入：DC 0 ～ 24 V

输入电平监视器

操作面板有[LEVEL] LED指示器，供监视用
红色：输入电平过载、绿色：输入电平适当、不点亮：输入电平过低
动态范围 85 dB(典型值)

振幅平坦特性

 小于±0.05 dB (若频宽至40 kHz时，则小于 ±0.1 dB)

频谱分析指标

频域范围

 1 Hz ～ 40 kHz 全量程19 档
采样点数 固定为1024 点
AD 变换分辨率 16 位
频域段分辨率 频域量程档的 1/400
实时分析 1 kHz量程档，加选购件可至 20 kHz 的量程档
窗口函数 汉宁、矩形、平顶
时间间隔 可设置时间间隔从1 秒 ～ 999 秒，将解析数据自动地保存起来

触发器部分

触发模式

 无触发、重复触发、单触发等待、单触发 4 个模式
触发信号来源 输入信号或外部触发信号
触发信号位置 可在－1024 ～ 1023 点之间任意设 1 点
触发电平

若使用内部触发器时，为电压满量程的 ±1 %
若使用外部触发器，不超过 ±5 V 范围，以 ±1 %的分辨率，在 －90 ～ ＋90%的范围内设定

外部触发电路的输入阻抗

 1 MΩ ± 5 %

解析函数的二次运算功能

频率轴的微积分计算

 功率谱的微分、二阶微分、积分、二重积分的计算
功率谱密度 功率谱密度(PSD)的计算
区间功率谱总成 任意区间功率谱的总成计算(区间全功率)
A 特性补偿 可对倍频程分析的结果进行A特性补偿
频谱域的四则运算 可进行频谱域或倍频程域的四则运算
平均化处理功能 　
平均化模式

时间轴波形：算术平均
功率谱：算术平均、指数化平均、功率峰值平均
相位谱：算术平均
倍频程：算术平均、指数化平均、功率峰值平均
概率密度函数：算术平均
平均次数 可在1 ～ 8192 次平均的范围内任意设定

过量程取消

若输入信号超过输入量程范围，这一帧频谱解析的数据会自动取消

显示部分

显示器

 6.4 英寸LCD液晶显示器
波形显示模式 单一画面模式、二画面分别显示模式、二画面重迭显示模式，共计 3 种类型可选
显示功能 Y 轴自动量程、Y 轴手动量程、最大值显示功能、搜索功能、搜索功能增强、△光标功能、频谱列表显示、设置显示、标号功能、显示禁止功能、时钟显示功能

数据存储部分

LCD 显示存储块 最大可存储30 个画面
面板操作条件存储器 最大可记忆4 种类 (可自动复制后备)


3.5英寸软盘驱动器FD (仅限于CF-4220Z型)

格式 MS DOS标准化格式(1.2M/1.44M)


比较功能(选购件CF-0460Z)

适用函数

功率谱、15波段1/3倍频程分析、5波段1/1倍频程分析

最大可设置模块数

16个模块

比较判断

电平、最大值、面积含有率、区间全功率、峰值电平

判断结果输出

接点输出状态

接点闭合为NG； 接点开启为OK， 但接点NG(闭) / OK(开)的逻辑理论可改变

画面表示

 NG / OK的判断结果可显示在LCD的画面上
NG数据的自动记录功能 发生NG时， 可以将数据自动地记录到LCD的存储快 (但须与自动存储功能并用)
继电器触点输入 可用来作为解析开始、比较判断开始等、任意6种功能的 ON/OFF 开关
与外设的接口 RS-232C


其他技术指标

电 源

 AC 90 ～ 264 V 50/60 Hz
电力消耗 约 30 VA (CF-4220Z)
时钟记忆用后备存储器电源 充电式锂电池 (常温下保存数据6 月内有效)
使用温度范围 0 ～ ＋40℃
相对湿度 20 % RH ～ 80 % RH
保存温度范围 －10℃ ～ ＋60℃
外形尺寸 200 (W)× 350 (D)× 270 (H) mm
重 量 CF-4210Z　约 4.4 kg，CF-4220Z　约 5.2 kg
标准附属品 输入信号电缆 1 根(BNC – 鳄鱼夹1.5 m)，电源电缆 1 根(AX-203　1.9 m)，3P → 2P电源插头适配器 1 个 (CM-32　AC 电源电缆用)
价格 请与本公司在各个国家或地区的代理商联系

　

选购软件

型 号

名 称

注 释

CF-0460Z*

 比较器兼RS-232C通讯卡 可将频谱振幅与频率带域(块)设置为比较值，用于生产线上合格与否的判别，判别结果通过触点输出，可控制外设。
CF-0430 高速实时平均处理 能准确无误地进行平均化处理，最高信号处理频率可达20kHz
CF-0431 频率细分功能 细分频率可使最低频率分辨率达到10mHz(频率解析范围为4Hz时)

Revised: 2011/04/01

　

●为了提高性能，可能不经预告而变更外形及规格，请谅解。

　

 　
