小野測器 - 車載型流量計　DF-210A（販売終了）

（DF-210B/211B が後継機となります）

DF-210A

	流量計関連　製品群概要
	製品カタログ　(PDF)

DF-210A

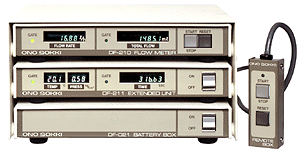

DF-210A+DF-211A+DF-021+DF-022組合せ
遮熱プレート付

本器は厚さ3cmの小型・軽量・薄型の車載型流量表示器です。 DF-210A型流量計は、瞬時流量・積算流量を測定します。瞬時流量の表示単位は最小 0.01 L/h（FP-2140H 使用時）の高分解能す。

DF-211A は DF-210A の拡張ユニットで、積算時間・温度・圧力を測定します。また、車載の際電源が取りにくい場合には、携帯用電源として乾電池で使用できる電池ボックス（DF-021）をオプションとして用意しております。

特長

車載に最適な超薄型（厚さ3cm）
瞬時流量の表示単位は最小0.01L/h（FP-2140H使用時）の高分解能
内部バッテリバックアップによりデータ保持
アナログ出力、パルス出力を標準で装備

概略仕様

		DF-210A流量計	DF-211A拡張ユニット（※1）
適合流量検出器		FP-213S、FP-213、FP-2140H、FP-2240HA、FP-215、FP-2250A、MF-2200、MF-3200
表示方式		緑色 LED
測定項目及び桁数	瞬時流量（※2）	5 桁　000.00 L/h	−
	積算流量（※2）	7 桁　000000.0 mL	−
	積算時間	−	0.00 s（最大7桁表示）
	温度	−	0.0 ℃（最大3桁表示）
	圧力		0 kPa（最大3桁表示）
電圧出力	瞬時流量（※3）	0 ～ 10 V/0 ～ 100 L/h、 0 ～ 10 V/0 ～ 1000 L/h 直線性 ±0.5 ％ F.S.	−
	温度	−	0 ～ 10 V/0 ～ 100 ℃、直線性 ±0.5 ％ F.S.
	圧力	−	0 ～ 10 V/0 ～ 980 kPa、直線性 ±0.5 ％ F.S.
パルス出力	流量（※2）	0.01 mL/パルスまたは 0.1 mL/パルス TTL レベル、デューティー約 1：1	−
測定時間	瞬時流量	1 秒自動繰り返し	−
	積算流量	スタートからストップまでの積算	−
	積算時間	−	スタートからストップまでの積算
データメモリー機能（※4）		○	−
使用電源		DC 11 ～ 15 V、約 4 VA	DC 11 ～ 15 V、約 4 VA
使用温度範囲		0 ～＋50 ℃	0 ～＋50 ℃
質量		約 1 kg	約 1 kg
付属品		DC電源ケーブル（3.5 m）：1本	DF-210A←→DF-211A用接続ケーブル、 DC電源用ケーブル 15 m、リモート用 15 cm
価格(税込）		（）	（）

（※1）：DF-211A は、適合検出器が MF-2200/3200、FP-2240HA/2250A の時に必要となります。
（※2）：測定項目（瞬時流量・積算流量）の少数点位置、及びパルス出力は、MF-2200/3200/FP-2140H/2240HA を使用する場合のものです。FP-213S/213 使用時は0.1倍、FP-215/2250A 使用時は10倍の値になります。
（※3）：アナログ出力は、MF-2200/3200/FP-213S/213/2140H/2240HA 使用時が 0 ～ 10 V/0 ～ 100 L/h、FP-215/2250A 使用時は 0 ～ 10 V/0 ～ 1000 L/hとなります。
（※4）：電源 OFF 時に、バッテリーバックアップにより積算流量値を保持します。

▼ DF-200シリーズオプション

名称	型名	仕様	価格(税込）
電池ボックス	DF-021 (後継 DF-021A)	乾電池が使用できる携帯用電池ボックス使用乾電池：SUM2D（単2）8本（付属）使用可能時間（アルカリマンガン電池使用時）：　約8時間（DF-210A 単独使用時）　約4時間（DF-210A/211A 同時使用時）質量：約 1.2 kg（電池込み）	（）
リモートコントローラ	DF-022	積算計測時の START・STOP・RESET 用リモートスイッチ	（）
遮熱プレート	車のダッシュボードに載せて計測する際に、太陽光による熱から本体を守るためのもの
	DF-024	2段用（DF-210A + DF-211A、DF-210A + DF-021）	（）
	DF-025	3段用（DF-210A + DF-211A + DF-021）	（）
