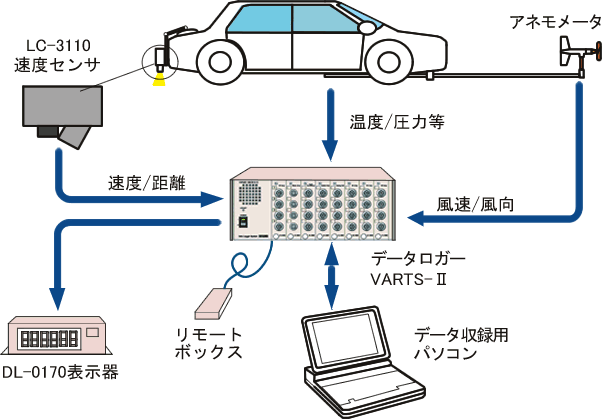

| 構成機器 |
項目 |
仕様 |
| LC-3110 非接触速度センサ |
測定レンジ |
-120 ～ 390 km/h（0 ～ ±0.3 km/hでは測定不可） |
| 測定方式 |
光学式、空間フィルタ方式 |
| 速度精度 |
0.5 ％以下 |
| 距離分解能 |
10 mm ／１パルス |
| 距離精度 |
0.1 ％以下 |
| 検出器取付高さ |
280 ± 60 mm （測定面から受光部先端） |
| パルス出力 |
10 mm ／１パルス（TTL） |
| アナログ出力 |
±20 mV ／±1 km/h DC |
| 白線検知信号 |
アナログ信号（0 ～ 12 V DC） |
| 停止信号 |
TTL 出力（停止時 H レベル） |
| 投光器 |
DC 12 V、50 W （連続約 400 h） |
| 外形寸法 |
180（W）× 150（H）× 88（D）mm／本体；約 1.7 kg、取付治具；約 3.1 kg |
| アネモメータ |
使用機器 |
お打合せにより決定 （お客様ご用意も可） |
| 車両取付機器 |
お打合せにより決定 （お客様ご用意も可） |
| DL-3200 データロガー VARTS-II |
収録ch数 |
８スロットタイプ、 最大 32 ch（CAN データを除く）、計測モジュールを最大８種類収納可能 |
| 収録容量 |
本体データメモリー：400 MB 以上（フラッシュメモリー）
パソコンハードディスク：容量による |
| サンプル周波数 |
1、2、5、10、20、50、100、200、500 Hz、1、2、5、10、20 kHz の選択 |
| 外形寸法／質量 |
320 （W） × 120 (H) × 350 （D）mm／約 7.5 kg （計測モジュール実装時） |
| DL-0365 4ch熱電対変換器 |
機能 |
熱電対（K、J、T、R タイプ）が直接接続できる温度変換器 |
| 種類／測定レンジ |
K；-200 ～ +1,200℃、 J；-40 ～ +750℃、 T；-200 ～ +350℃、 R；0 ～ 1,600℃ |
| DL-0366 4chパルスコンディショナ |
機能 |
最大 ±30 V の入力レンジをもち、積算カウント、周期測定、周波数変換､デューティー比測定が可能
ロータリエンコーダ、回転検出器、角度検出器、第５輪検出器等が直接入力可能 |
| 入力信号／型式 |
TTL／NORMAL 切換、 NORMAL 時；-30 ～ +30 V フローティング入力 （4ch 入力 - コモン間アイソレート） |
| 周波数帯域 |
DC ～ 1 MHz |
| DL-0367 4ch絶縁型直流増幅器 |
機能 |
各種電圧・電流信号やトランスデューサ、外部機器からの信号を入力 |
| 入力電圧レンジ |
±0.5、±1.0、±2、±5、±10、±20、±40 V |
| 絶縁耐圧 |
42 V、 入力 － 出力・電源間 |
| 外部表示器接続用 |
機能 |
DL-0170 表示器との接続用モジュール |
| DL-0380 リモートコントローラ |
機能 |
データ収録に関する操作、及びメモリーの状態をモニターするためのコントローラ |
| 操作スイッチ |
READY, START、 STOP、 CANCEL、 SAVE、 SELECT |
| DL-0170表示器 |
機能 |
ドライバーズ用個別表示器、切換スイッチで速度表示、距離表示を選択可能 |
| 表示器 |
白黒液晶、表示（バックライト付） |
| 外形寸法／質量 |
120（W）× 45（H）× 55（D）mm／本体；約 230 g |
| 計測データ収録PC |
機能 |
VARTS-Ⅱ 装置本体と PC リンクで接続し、主に計測データの収録を行うための PC
試験中、試験後のグラフデータや数値データの確認、及び収集されたデータのファイル管理等に使用 |
| パソコン |
CPU; Pentium Ⅳプロセッサ 1.6 GHｚ、 メモリ；256 MB、 HDD ; 80 GB、 CD ;CD-R/RW |
| OS |
Windows XP |
| 解析ソフトウェア |
機能 |

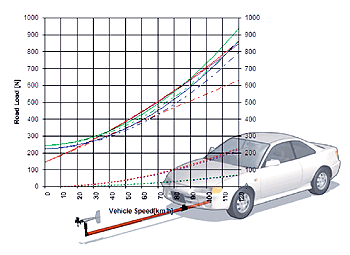

SAE J2263 法に対応した走行抵抗の演算 |
