小野測器-トルク演算表示器 TS-3600Bシリーズ

　（TS-3200Aが後継機となります）

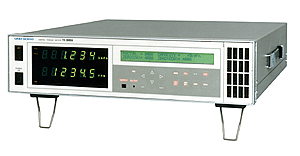

TS-3600B

	トルク計関連　製品群概要
	FAQ (よくある質問）
	外観図ダウンロード (DXF/PDF)
	製品カタログ　(PDF)

TS-3600B は GPIB を標準装備したディジタルトルクメータです。アイソレーション化されたアナログ出力を装備し、制御用としてもお使いいただけます。また、2 段のコンパレータ、出力回転方向の判別機能、ピークホールド表示、絶対値表示、POWER 演算・表示等の機能を持っています。GPIB によるデータの読み込みはもちろん、設定、測定動作もコンピュータにより指令できますので、自動計測の分野で威力を発揮します。

特長

ピークホールド測定が可能

回転軸の正転逆転に対応

コンパレータ（比較判定）機能、2 チャンネル

回転方向を判別する機能付

アナログ電圧出力または電流出力を標準装備。さらに、1 ms の高速出力が可能。（オプション）

概略仕様

トルク計測部

■ 適合検出器	当社専用検出器
■ 入力部
入力信号	位相変換型検出器出力信号
適合コネクタ	TRC116-12A10-7M10.5 または BNC×2（同時使用不可）
■ 表示部
表示位置	上下 2 チャンネルの任意の位置に設定可能
表示範囲	－99999 ～ 99999
ゲート時間	0.1 s ～ 10.0 s、EXT　（上下段表示部に共通）
表示単位	mN･m、N･m、kN･m
表示器	大型緑色 LED （7 セグメント） 5 桁、2 段
小数点	自動選択
■ 計測確度
N - 0 補正前	1 秒間平均　0.5% ± 2 カウント
1 サンプル（約 4 ms）値	2.0% ± 2 カウント
N - 0 補正後	1 秒間平均　0.1% ± 2 カウント
1 サンプル（約 4 ms）値	0.5% ± 2 カウント

回転速度計測部

■ 適合検出器	RP、MP シリーズ検出器
■ 入力部
1．INT	トルク計測（SIG1）の信号を利用する
2．REVO 1	正弦波入力用入力信号：電磁式回転検出器（MP-910 等）入力インピーダンス：約 2 kΩ 入力周波数範囲： 10 Hz ～ 100 kHz 入力信号振幅範囲： 0.2 Vp-p ～ 30 Vp-p 適合コネクタ： BNC
3．REVO 2	矩形波入力用（DUTY1：0.75～1.5）入力信号：電磁式回転検出器（MP-981 等）入力インピーダンス：約 1 kΩ 入力周波数範囲： 1 Hz ～ 200 kHz 入力信号振幅範囲： Highレベル＋3 ～＋15 V、Low レベル＋0.6 V 以下供給電源： DC 12 V　100 mA 適合コネクタ： R03-PB6M
■ 表示部	表示位置、表示範囲、ゲート時間、表示器、小数点はトルク表示部を参照
表示単位	/min （r/min の略）、/s （r/s の略）、Hz
■ 計測確度	1 秒間平均 0.1% ± 2 カウント

出力（POWER）演算部

■ 演算式	出力（W） = 2π ×トルク（N・m）×回転速度（r/s）出力（W） = 2π/60 ×トルク（N・m）×回転速度（r/min） PS = 0.7355
■ 表示部
表示位置	上下 2 チャンネルの任意の位置に設定可能
表示範囲	-99999 ～ +99999
表示時間	ゲート時間設定による時間設定、平均設定はトルク表示部と同じ
表示単位（UNIT）	mW、W、kW、PS

設定部

■ コンパレータ設定	2 チャンネル（トルク、回転、出力の内から任意に２点設定可能）応答時間切換： 0.004 ～ 10.000 s
■ 絶対値測定	可。表示部のデータ、コンパレータ用データ、アナログ出力各独立設定
■ ピークホールド	トルク、回転、出力（POWER）より選択ホールドデータ用サンプル時間　0.004 ～ 10.000 s
■ トルク
測定回転方向	正転、逆転、EXT
ゼロ補正	正転、逆転各１ポイント／手動及び自動
N - 0 補正	正転、逆転各１０ポイント／手動及び自動
■ 回転
CAPACITY	回転計測の上限を設定（アナログ出力のフルスケールに連動）
LOWER	回転計測の下限を設定（設定以下は表示、アナログ出力とも 0　となります）
PULSE	回転検出器のパルス数設定（1 ～ 9999 P/R）
RATIO	回転検出器のギヤ比の設定（±1 ～ 9999/1 ～ 9999）

出力部

■ アナログ出力

1、2 チャンネルに電圧または電流出力
（1、2 同時に電圧または電流に切換　-　1、2 のコモンは共通）

0 ～ ±10 V/フルスケール
0 ～ ±20 mA/フルスケール
1 ～ 20 mA/フルスケール（固定スケール）

■ 確度

トルク（TORQUE）

N - 0 補正前　１秒間平均　0.5% ± 10 mV (±0.01 mA)
N - 0 補正後　１秒間平均　0.1% ± 10 mV (±0.01 mA)

回転（REVO）

１秒間平均　0.1% ± 10 mV (±0.01 mA)

出力（POWER）

１秒間平均　0.2% ± 10 mV (±0.01 mA)

適正負荷

電圧出力　10 kΩ 以上
電流出力　200 Ω 以上、500 Ω 以下

応答時間

時定数　16 ms ～ 64 s

校正機能

方式：パネルキー設定による微調方式（外部の出力モニターの値をキー入力することによる自動校正）
出力コネクタ：端子台

パルス出力

1 Vp-p のゼロクロス信号出力、出力インピーダンス 75Ω

TRQ 1、TRQ 2：トルクアンプ出力
REVO 1、REVO 2：選択してある回転信号アンプ出力

出力コネクタ： 25 ピンコネクタ

外部コントロール　（端子台入出力）

名称	内容
IN CLR	CLR は表示および出力を強制的に‘0'とする
IN TRG	EXT GATE 時、入力の立上がりにて表示の切換えを行う
OUT TRG	INT GATE 時、表示の切換えと同期して出力が立上がる
I/O CCW	オープン時 cw ショート時 ccw INT ROTATION時 ccw のセットで内部よりこの端子をショートする
OUT RDY	計測状態であることを示す
OUT CMP（2ch）	コンパレータ設定出力
入力部回路	無電圧接点入力（ただし 20 V、20 mA に耐えること）
出力部回路	無電圧接点出力 CLOSE 10 Ω 以下、OPEN 500 kΩ 以上絶対電圧定格 50 V 以下絶対電流定格 100 mA 以下電力 5 VA 以下

一般仕様

電源電圧	AC 90 ～ 130 V/180 ～ 250 V （切換え不要）
消費電力	約 130 VA 以下
絶縁抵抗	DC 500 V メガにて 10 MΩ 以上
耐電圧	AC 1500 V　1 分間
使用温度範囲	0 ～＋40℃
保存温度範囲	－10℃ ～＋70℃
外形寸法	420 （W） × 99 （H） × 500 （D） mm
質　量	約 11 kg
付属品	電源ケーブル（1.9 m）
価格	（税込）
オプション	UA-010 パネル取付金具（（税込））

Revised：2006/09/19
