測定項目 |
-
測定対象物の厚さ
-
センサAと測定対象及び対向導体とのギャップ（A）
-
センサBと測定対象及び対向導体とのギャップ（B）
-
AとBとの差
-
ユーザ定義の演算結果
|
|
表示モード |
-
厚さまたはギャップを絶対値表示
-
基準値に対する偏光表示
-
測定値の最大値、最小値
|
|
分解能 |

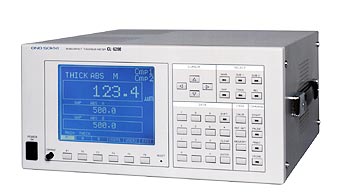

CL-6200型に、予めセットされたセンサにより自動的に決定。センサ7種までセット可能。
VE-121、VE-222、VE-521、VE-525A、VE-133→0.1μm単位
VE-231、VE-531 →1μm単位
|
|
パラメータ設定 |
測定・演算に必要な各種パラメータはパネル面の各種キーを使用し、内部メモリーに設定します。これらの設定値はパワーオフメモリーにより電源を切っても記憶されます。 |
|
サンプリング時間 |
20ms、80ms選択 |
|
アベレージング |
アナログ出力／BCD出力／CMP出力時
平均回数2～32回の移動平均
LCDの測定値表示は0.5秒の単純区間平均。
|
|
リアルタイムデータ処理 |
測定データの最大値、最小値をリアルタイムで表示 |
|
データ・メモリー |
測定データを内部メモリーより記憶。また、記憶されたデータを使って各種演算統計処理をします。
記憶容量：2048点
演算項目：最大、最小、最大－最小、平均、標準備差
|
|
コンパレー夕機能 |
独立した2チャンネルのコンパレータ機能を内蔵。
出力：ノーマルオープン無電圧接点 |
|
表示 |
320×240ドットリックス液晶表示
有効表示範囲121（W）×91（H）mmバックライト付き |
|
アナログ出カ |
任意に対象を選択可能な2つのアナログ出力
電力出力：一5V～＋5V
|
|
プリンタ出力 |
計測データをプリント出カ（セントロニクス準拠） |
|
外部コントロール |
外部の接点信号等により、制御可能
制御項目：● START／STOP ● PAUSE ●STORE ● PRINT
入力形式：無電圧接点入力
|
|
インタフエース／入力信号 |
-
BCD ：選択された項目の5桁BCDデータ出力
-
RS-232C：表示内容の読み出し／パネルコンディション設定
-
SYNC ：CL-6200を並列運転する場合のサンプリングのクロックの入出力
-
AUX IN（オプション）：補助アナログ入力 －5V～＋5V（使用目的によりソフトウェアの追加が必要です。）
-
GPIB（オプション）： 表示内容の読み出し、パネルコンディションの設定が可能。規格IEEE－488準拠
|
|
電源 |
AC 100V ～ 240V 50／60 Hz 消費電力 60 VA 以下 |
|
使用環境（本体のみ） |
温度：＋18 ℃～＋28 ℃（精度保証範囲）、0 ℃～＋40 ℃（使用範囲）
湿度：20～80 ％R.H.（但し結露しないこと） |
|
外形寸法 |
315（W）×150（H）×345（D）mm |
|
質量 |
約 6 kg |
|
価格 |
（税込） |
(
