この製品は販売終了しました。関連現行製品(TM-4400シリーズ)はこちら


製品写真(ST-1210 リニアモーションスピードメータ)

ST-1210 リニアモーションスピードメータは、決められた2点間の通過時間を測定し、2点間距離と通過時間より通過速度を演算します。本器を使用することにより、射出シリンダーのプランジャ速度、車体開閉部(ドアなど)の通過速度、車両の通過速度などを高精度に測定できます。

特長

射出シリンダのプランジャ速度、車体開閉部(ドア等)の通過速度、車両の通過速度などを高精度に測定可能
2点間距離は任意設定可能
4種の測定モード


    -通過速度測定のみ(測定距離 32 mm)
    -通過速度測定&コンパレータ機能
    -2点間距離を任意設定<16 ~ 9999 mm (= 9.999 m)>
    -通過時間測定モード<MAX 999.999 ms(約1秒)>


通過時間は最小分解能 1 μs 単位で測定可能

用途例

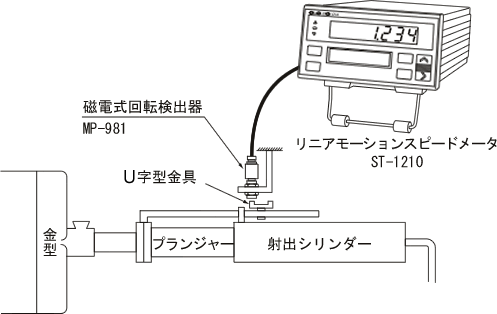

ダイキャストマシンの速度測定

イラスト(用途例:ダイキャストマシンの速度測定 )

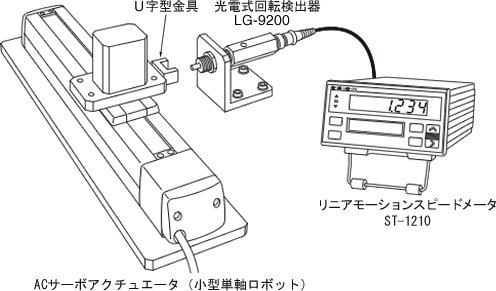

ACサーボアクチュエータの製品検査

イラスト(用途例:ACサーボアクチュエータの製品検査 )

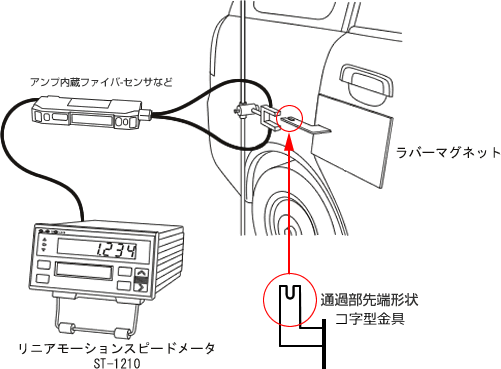

自動車ドアの開閉速度測定

イラスト(用途例:自動車ドアの開閉速度測定 )

概略仕様

入力部
入力信号の形式 入力電圧レベル HI レベル:+4 ~ +30 V、LO レベル:0 ~ +1 V
入力ch数 2 ch(A ch & B ch)
外部制御信号入力 入力信号の形式 電圧入力 HI レベル:4 ~ 5.25 V、 LO レベル:0 ~ +1 V
無電圧接点入力(開放電圧 5.25 V 以下、短絡電流 1 mA 以下)
信号の種類 リセット 測定値のゼロリセット&エラー状態からの復帰
スタート 計測の開始(測定をスタートし入力パルスを有効にする)
キープロテクト 前面パネル部のキーSW設定を無効にし設定変更を不可にする

表示部
MAIN データ表示部 表示器 赤色 7 セグメント LED
表示範囲 0 ~ 999999
表示(計測)更新時間 約 0.5 秒
SUB パラメータ設定表示部 表示器 LCD モジュール
表示項目 選択されたデータタまたは設定値を上下2段に表示

測定モード
ST-901 モード 測定範囲 0.050 ~ 99.999 m/s
測定距離 32 mm(固定)
検出アダプタ U字型タイプ(固定)
センサ ch 数 1 ch(A ch 入力固定)
測定動作 スタート信号 ON 後、1パルス目の信号で測定開始、2パルス目の信号で測定停止
ST-902 モード   ST-901モードにコンパレータ機能を付加
USER モード 測定範囲 0.050 ~ 99.999 m/s
測定時間 3.2 ~ 999.9 ms(約1秒)
2点間距離 任意設定可 <設定範囲:16 ~ 9999 mm (= 9.999 m)>
検出アダプタ U字型 または L字型
センサ ch 数 2 ch(A ch & B ch)
測定動作 SINGLE 動作モード:ST-901 と同等

イラスト(測定動作:Single)

DUAL 動作モード:A ch 側入力=計測スタート、B ch 側入力=計測ストップ

イラスト(測定動作:Dual)

測定単位 m/s または km/h
小数点 なし、0.0、0.00、0.000
通過時間計測モード 最大計測時間 MAX 999.999 ms(約1秒)
測定動作 USER モードと同等
小数点 なし、0.0、0.00、0.000

出力部
コンパレータ機能
(ST-901モードは除く)
動作 メイン表示値に対して比較する
設定範囲 0 ~ 999999
設定段数 2 段
出力項目 LOWER / GOOD / UPPER
出力形式 半導体リレー(各1メイク接点)
接点容量 MAX DC 30 V、0.1 A
出力更新時間 測定完了後 20 ms 以下
LOWER 設定値≧測定値 で ON
UPPER 設定値≦測定値 で ON
GOOD 上記以外のすべての条件で ON
BCD入出力部
(ST-901および
ST-902モードは除く)
動作 メイン表示値に対して出力する
信号項目 BCD 出力/判定出力/エラー出力/プリントコマンド出力/リセット入力/スタート入力
出力更新時間 測定完了後 20 ms 以下
出力方式 オープンコレクタ出力
入力形式 HI レベル:4 ~ 5.25 V、 LO レベル:0 ~ +1 V
アナログ出力
(ST-901および
ST-902モードは除く)
動作 メイン表示値に対して変換出力する
変換方式 12 bit D/A 方式
出力電圧範囲 0 ~ 10 V/F.S(F.S は任意設定可)
出力更新時間 測定完了後 20 ms 以下
負荷抵抗 10 kΩ 以上
RS-232C通信
(ST-901および
ST-902モードは除く)
機能 測定値の読み出し、パラメータの設定・読み出し
ボーレート(選択) 2400/4800/9600 bps

一般仕様
センサ用供給電源 いずれかの電圧を選択

DC 5 V (max 120 mA、A ch と B ch のトータル値)
DC 12 V (max 120 mA、A ch と B ch のトータル値)

電源 AC 100 ~ 240 V、(50/60 Hz)
消費電力 30 VA 以下
使用温度範囲 0 ~ 40℃
外形寸法 144 (W)×72 (H)×180 (D) mm
質量 約 1.3 kg
付属品
  • パネル取付け金具
  • 電源ケーブル(AC100V用)
  • スタンド足
  • コネクタ<端子台ソケット(10p×2、5p×1)>
  • 単位シール(1セット)
価格 (税込
オプション
  • AA-8107 BCDケーブル(3m): (税込
  • AX-5022B RS-232Cケーブル(2m): (税込
  • 検出アダプタ(U字型タイプ 32 mm L字型タイプ 32 mm):(受注生産)
  • オープンコレクター出力改造
