製品写真(EC-2100 エレベータ速度計)

エレベータ速度計 EC-2100 は、エレベータの調整・保守・点検用に設計された、小型軽量・電池内蔵のハンディータイプ速度計です。従来機種(EC-900)に比べ、計測範囲を2倍(最大2000 m/min)にアップするとともに、演算時間を 1/10(10 ms)に短縮、高速エレベータの速度計測、回転計測に対応しています。

周速リングをエレベータのワイヤロープに軽く押し当てるだけで、簡単・正確な測定が行えます。表示器には視認性に優れた赤色 LED を採用、暗い場所でも測定値を容易に読み取ることができます。また、EC-2100 本体を治具に固定するか外部検出器(EC-0201 オプション)を使うことにより、点検作業を一人で行うことも可能です。

EC-2100 は、本体の押しボタンスイッチの他に、外部接点信号の入力でも測定値をホールドできるため、計測時に表示に気を取られること無く、より安全に作業を進めることができます。2つの表示器が、2段階の測定値をホールド表示します。

距離計測機能 EC-0202(オプション)をプラスすることで、指定した時間内で移動した距離(mm)を計測するハンディ距離計として、また距離計測機能 EC-0202(オプション)とトリガ装置(EC-0203 オプション)を加えることで、エスカレータの非常停止距離計測用として使用することもできます。

ご注意ください:
EC-2100を使用するには、別売の周速リング(KS-400、KS-500、KS-0800)、回転接触子(KS-300、EC-0924)等が必要です。

特長

  • 計測範囲は最大 2000 m/min、演算時間は最短 10 ms、高速な速度・回転計測を実現
  • メモリー機能により Max 10 組のデータを保存
  • アナログ出力・パルス出力を標準装備
  • 最大値ホールド機能により計測中の最大値をホールド
  • 平均化機能により速度、回転速度測定値を平均化(平均回数は1~200 回で任意設定)
  • オートパワーオフ、電池残量表示機能
  • 距離計測機能 EC-0202 (オプション)により指定した時間内で移動した距離を計測(回転方向に対して符号を任意設定可能)
  • 外部検出器 EC-0201(オプション) による遠隔測定が可能
  • 先端に回転接触子 KS-300(オプション) を取り付けることで、接触式のハンドタコメータとしても使用可能

エレベータ速度計測

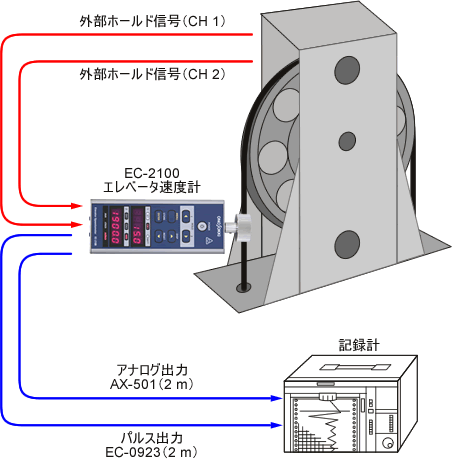

イラスト(エレベータ速度計測アプリケーション)

ガバナのプーリやロープに周速リングを押し当て計測します。 本体のホールドスイッチ[1][2]を押すか、外部ホールド信号を用いる事によって、その時点の速度データを独立して計測、表示します。

最大値計測
本体の[DISP]スイッチを押すと、下画面に計測中の最大値を表示します。最大値ホールド計測が可能です。

メモリー機能
計測した値を本体へ保存します。回転速度(m/min、r/min)時は、 CH 1、 CH 2、MAX 値を保存します。距離計測(mm)時は、計測値、 符号、回転方向を保存します。[MENU]スイッチより設定モードで保存したデータを読み出す事ができます。

エスカレータの非常停止距離計測
(距離計測機能 EC-0202+トリガ装置 EC-0203

※オプション

イラスト(エスカレータの非常停止距離計測アプリケーション)

表示データ(エスカレータ非常停止距離計測測定データ)

エスカレータの非常停止距離を計測します。ハンドレールに周速リングを押し当て、エスカレータが非常停止した時の移動距離を計測します。 回転方向に対する符号を設定でき、上昇した場合、下降した場合の符号を揃える事ができます。

  1. トリガ装置 EC-0203(オプション)を利用する場合
    トリガ装置の端子をエスカレータに接続、コネクタをエレベータ速度計(EC-2100)に接続します。トリガ装置のボタンを押すと、エスカレータの非常停止、エレベータ速度計の計測が始まります。計測終了後、2 秒経過すると計測値はホールドされ、誤カウントを防ぎます。
  2. トリガ装置を利用しない場合
    本体の[1][2]のホールドスイッチを押す事によって計測開始、停止が可能です。

計測(距離計測機能 EC-0202

※オプション

周速リングを対象物に押し当てて計測します。計測スタート、ストップのタイミングは、本体のスイッチで行います。回転方向の設定ができ、カウントアップダウンに対応可能です。周速リングが停止後、2秒経過すると値は自動でホールドします(オートストップ機能)※1

※1 オートストップ機能は、EC-2100 本体の改造にて機能を無効にできます。

操作手順書

操作手順書 (PDF 3.5MB)

概略仕様

EC-2100 エレベータ速度計

計測部 方式 接触式
測定範囲 速度計測        : 0.1~2,000.0(m/min)
回転速度計測      : 1~20,000(r/min)
距離計測(オプション) : 0~±999(mm)

* ±5000 mm までは測定します。ただし、±999 mm 以上の計測値は保証できません。
測定精度 ±1 カウント
測定時間 10 ms
表示器 5 桁 赤色 LED × 2
表示更新時間 100 ms
分解能 速度:0.1 (m/min)*、回転速度:0.1 (r/min)*、距離:1 mm(距離はオプション)
* 平均回数 10 以上
測定単位 速度:m/min、回転速度r/min、距離:mm(距離はオプション)
オートパワーオフ機能 最終操作から 180 秒後にパワーオフ
データホールド機能 CH 1、CH 2、最大値 (各独立)
平均化機能 1~200 回(任意設定)
メモリー機能 計測結果を 10 組本体に保存
アナログ出力 出力内容 瞬時値(平均化処理後に対して出力する)
電圧範囲 0~1 V/0~F.S.
変換方式 10 bit D/A 変換
リニアリティ ±1% F.S.
出力更新時間 10 ms
出力コネクタ φ 2.5 mm ピンジャック
パルス出力 出力方式 トランジスタ出力(オープンコレクタ)
耐電圧 14 V
電流 20 mA 以内
パルス数 600 パルス/1 回転
論理 負論理
パルス幅 約 0.5~1.2 μs
出力コネクタ φ 2.5 mm ピンジャック
検出部 発生パルス数 150 パルス/1 回転(スリット反射方式)
発光源 赤外発光ダイオード
受光素子 フォトダイオード
許容軸加重 ラジアル方向:5 kg、スラスト方向:5 kg
ベアリング寿命 2×107 r/min・h(仕様内最大荷重時)
一般仕様 電源 単3形乾電池 3本
電池寿命 連続使用時間 15 時間以上(常温使用時)
消費電流 最大 100 mA(電源電圧 4.5 V時)
使用温度範囲 0~45℃
保存温度範囲 -10~60℃

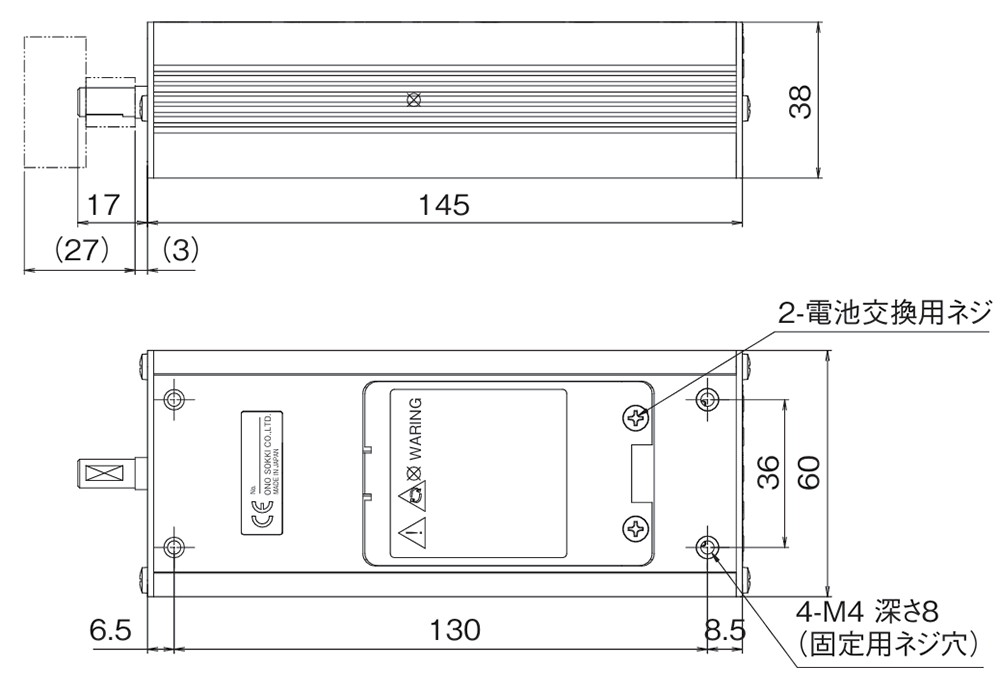

寸法 60(W)×162(L)×38(D)mm(前機種 EC-900 と同一)
質量 約 423 g(電池込み、周速リング含まない)
付属品
  • 外部ホールド用信号ケーブル(1.4 m): EC-0922 1組(2本)
  • キャリングケース :EC-0925 1個
  • 六角レンチ(対辺 1.5 mm) :1本
  • 単3形乾電池 :3本
価格 (税込

EC-2100 同梱物

C-2100同梱物

オプション

EC-0201 外部検出器

製品写真(EC-0201 外部検出器)

EC-2100 エレベータ速度計用の外部検出器です。付属のEC-0921外部検出器用信号ケーブルで EC-2100 と接続し離れたところから操作できますので、危険な場所での測定が安全に行えます。 電源ONや単位の選択などの測定操作は、本体側から行います。

検出部 発生パルス数 150 パルス/1 回転(スリット反射方式)
発光源 赤外発光ダイオード
受光素子 フォトダイオード
許容軸加重 ラジアル方向:5 kg、スラスト方向:5 kg
ベアリング寿命 2×107 r/min・h(仕様内最大荷重時)
一般仕様 電源 EC-2100 より供給(外部検出器 EC-0201 用信号ケーブル EC-0921 を使用)
使用温度範囲 0~45 ℃
保存温度範囲 -10~60 ℃

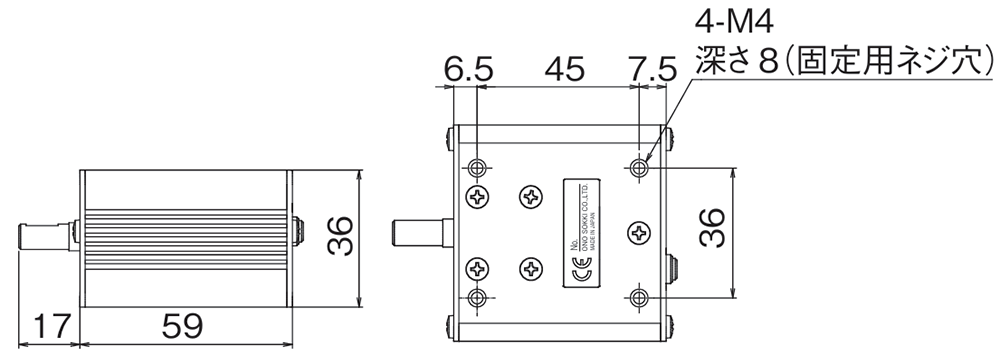

寸法 60(W)×76(L)×38(D)mm 治具取付穴あり(4-M4深8)
(前機種 EC-091 と同一)
質量 約 214 g(周速リング含まない)
付属品 信号ケーブル(5 m): EC-0921 1本(EC-2100 ←→ EC-0201 間に使用)
価格 (税込

EC-0202 距離計測機能

EC-2100本体内部に組み込んで使用します。 エスカレータの非常停止距離計測やハンドレール移動距離計測などに利用できます。

価格 (税込

※本体納入後に発注の場合は、取り付け費として¥5,000 が別途必要です。

EC-0203 トリガ装置

製品写真( EC-0203 トリガ装置)

EC-0203トリガ装置のボタンを押すと、エスカレータの非常停止、エレベータ速度計の計測が始まります。計測終了後、2 秒経過すると計測値はホールドされ、誤カウントを防ぎます。

接続部 コネクタ エレベータ速度計(EC-2100)の CH 1 へ
接続ケーブル(別売): EC-0926(1.5 m)、EC-0921(5 m)または EC-0927(10 m)
端子台 エスカレータへ接続
B接点信号
ボタンを押すと接点が開放(OFF)します。
エスカレータ非常停止装置 ⇔ トリガ装置間の接続ケーブルは、お客様でご用意ください

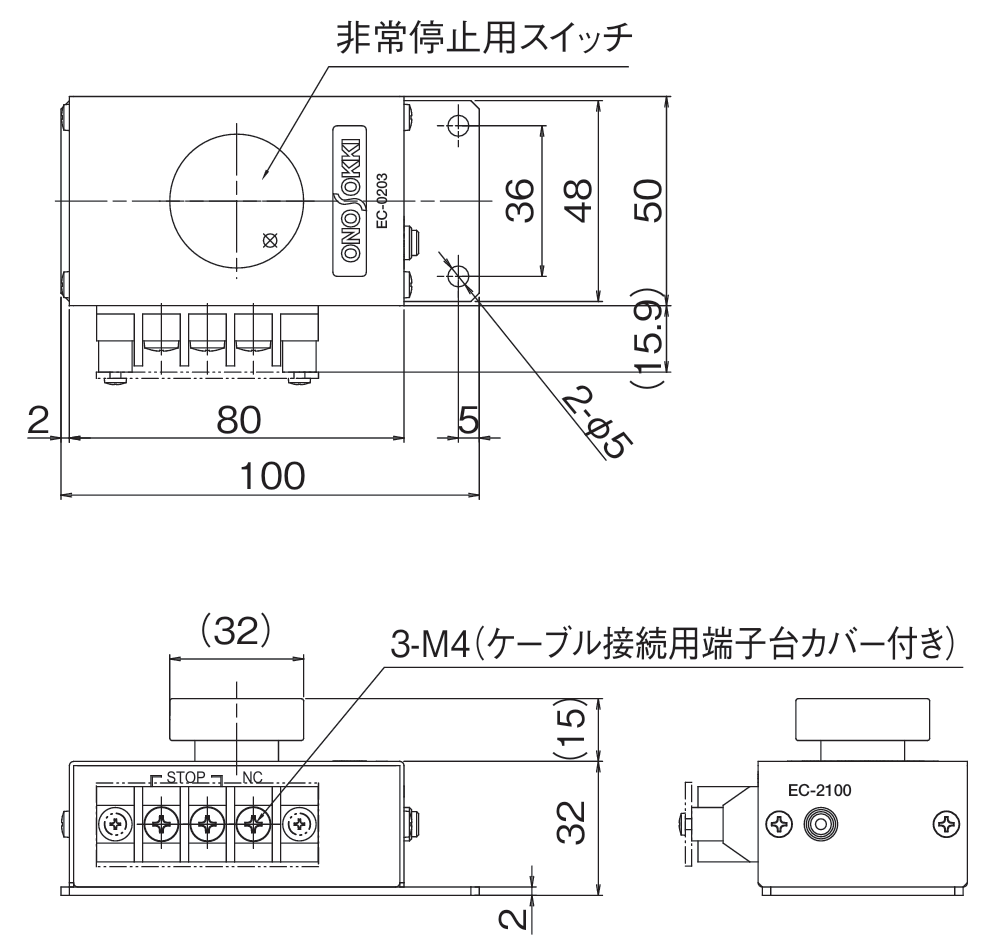

一般仕様 寸法 50(W)×100(L)×47(D)mm
付属品 固定用ネジ:2本
価格 (税込

アクセサリ

周速リング(広幅:15 mm)
KS-400
(税込
製品写真(KS-400 周速リング)
周速リング(狭幅:2 mm)
KS-500
(税込
製品写真(KS-500 周速リング)
周速リング(ゴム広幅:15 mm)
KS-0800
(税込
製品写真(KS-0800 周速リング)
回転接触子
KS-300
(税込
製品写真(KS-300 回転接触子)
回転接触子用中継シャフト
EC-0924
(税込
製品写真(EC-0924 回転接触子用中継シャフト)
外部ホールド信号検出スイッチ
EC-001A
(税込
製品写真(EC-001A 外部ホールド信号検出スイッチ)

最終更新日:2019/09/27
