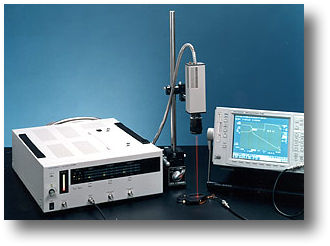

レーザドップラ振動計LV-1000 シリーズは、高感度な振動測定に威力を発揮するレーザドップラ方式の非接触振動計です。
振動している物体にレーザを当てることで、ドップラシフトを起こした反射ビームと入射時のビームとの周波数差により、物体のもつ振動速度を非接触にて測定します。
ＩＣ等の電子部品や各種メモリディスクの機械部品のようなきわめて小型な測定対象物において、耐振動性やトラブルや破壊事故の起きやすい振動周波数の確認等、各種振動特性の検査を行うのに最適な振動センサです。
用途に合わせ４種を用意、様々な振動測定に幅広く対応します。 |
特長
|
型式
|
種別
|
概要
|
特長
|
|
LV-1610
|
面外
|
ワイドレンジ型
（汎用型） |
･反射マークなしで測定可能
･最高10m/sの高速振動検出
･速度・変位・加速度の３出力装備
|
| LV-1620 |
面外 |
高感度・高分解能型
（汎用型） |
・当社比10dBアップの検出感度
・0.12μm/s、 300kHzの高分解能
・実用本位のレンジ設定 |
|
LV-1100
|
面外
|
小型センサヘッド
（ファイバ型） |
･恒温層使用可
･設置場所の制約小 |
|
LV-1500
|
面外
|
差分動作型
（ファイバ型） |
･2点間の振動差測定 （相対振動測定）
･センサヘッド片側終端によりLV-1100として使用可
|
概略仕様 ■ LV-1610
| |
測定レンジ
|
出力電圧感度
|
出力電圧範囲
|
測定周波数範囲※5
|
|
速度
|
（1）
|
10m/s（max） |
1m/s/V |
±10V |
1Hz〜1.5MHz |
| |
（2）
|
1m/s（max） |
0.1m/s/V |
±10V |
1Hz〜1.5MHz |
| |
（3）
|
0.1m/s（max） |
0.01m/s/V |
±10V |
1Hz〜1.5MHz |
|
加速度※6
|
（1）
|
102m/s2（max） |
101m/s2/V |
±10V |
1Hz〜2kHz |
| |
（2）
|
104m/s2（max） |
103m/s2/V |
±10V |
1Hz〜20kHz |
| |
（3）
|
106m/s2（max） |
105m/s2/V |
±10V |
200Hz〜400kHz |
|
変位※6
|
（1）
|
10−2m（max） |
10−3m/V |
±10V |
1Hz〜20kHz |
| |
（2）
|
10−4m（max） |
10−5m/V |
±10V |
20Hz〜50kHz |
| |
（3）
|
10−6m（max） |
10−7m/V |
±10V |
2kHz〜200kHz |
*測定レンジの見方についてはこちらを参照ください。
|
ハイパスフィルタ
|
OFF、10Hz、100Hz |
射出光パワー
|
１mW以下 （クラス２） |
|
ローパスフィルタ
|
10kHz、100kHz、OFF |
信号ケーブル
|
4.7m |
|
出力インピーダンス
|
50Ω |
電源
|
AC100V±10％ 50/60Hz 75VA |
|
測定距離※1
|
標準340mm〜5m可変 |
使用温度範囲※2 |
センサ：0〜40℃
変換器：0〜40℃ |
|
レーザスポットサイズ※3
|
約20μm〜400μm |
質 量※4 |
センサ：約0.8kg
変換器：約27kg |
|
光 源
|
He-Neレーザ波長632.8nm |
価格 |
（税込）
|
■ LV-1620
| |
測定レンジ
|
出力電圧感度
|
出力電圧範囲
|
測定周波数範囲※5
|
|
速度
|
（1）
|
0.5m/s (max) |
0.05m/s/V |
±10V |
1Hz〜300kHz |
| |
（2）
|
0.1m/s (max) |
0.01m/s/V |
±10V |
1Hz〜300kHz |
| |
（3）
|
0.02m/s (max) |
0.002m/s/V |
±10V |
1Hz〜300kHz |
*測定レンジの見方についてはこちらを参照ください。
|
ハイパスフィルタ
|
OFF、10Hz、100Hz |
射出光パワー
|
１mW以下 （クラス２） |
|
ローパスフィルタ
|
20kHz、100kHz |
信号ケーブル
|
4.7m |
|
出力インピーダンス
|
50Ω |
電源
|
AC100V±10％ 50/60Hz 64VA |
|
測定距離※1
|
標準340mm〜5m可変 |
使用温度範囲※2 |
センサ：0〜40℃
変換器：0〜40℃ |
|
レーザスポットサイズ※3
|
約20μm〜40μm |
質 量※4 |
センサ：約0.8kg
変換器：約20kg |
|
光源
|
He-Neレーザ波長632.8nm |
価格 |
（税込） |
■ LV-1100
| |
測定レンジ
|
出力電圧感度
|
出力電圧範囲
|
測定周波数範囲※5
|
|
速度
|
（1）
|
5m/s（max） |
1m/s/V |
±5V |
1Hz〜1.5MHz |
| |
（2）
|
1m/s（max） |
0.1m/s/V |
±10V |
1Hz〜1.5MHz |
| |
（3）
|
0.1m/s（max） |
0.01m/s/V |
±10V |
1Hz〜1.5MHz |
*測定レンジの見方についてはこちらを参照ください。
|
ハイパスフィルタ
|
OFF、100Hz、1kHz |
射出光パワー |
2mW以下（クラス3B） |
|
ローパスフィルタ
|
10kHz、100kHz、OFF |
信号ケーブル |
5m（光ファイバ） 標準 |
|
出 力インピーダンス
|
10Ω以下 |
電源 |
AC100V±10％ 50/60Hz 75VA |
| 測定距離※1 |
標準50〜300mm可変 |
使用温度範囲※2 |
センサ：0〜40℃
変換器：0〜40℃ |
|
レーザスポットサイズ
|
約30μm〜100μm |
質量※4 |
センサ：約50g
変換器：約15kg |
| 光 源 |
He-Neレーザ波長632.8nm |
価 格 |
（税込）
|
■ LV-1500
| |
測定レンジ
|
出力電圧感度
|
出力電圧範囲
|
測定周波数範囲※5
|
|
速 度
|
（1）
|
5m/s（max） |
1m/s/V |
±5V |
1Hz〜1.5MHz |
| |
（2）
|
1m/s（max） |
0.1m/s/V |
±10V |
1Hz〜1.5MHz |
| |
（3）
|
0.1m/s（max） |
0.01m/s/V |
±10V |
1Hz〜1.5MHz |
*測定レンジの見方についてはこちらを参照ください。
|
ハイパスフィルタ
|
OFF、100Hz、1kHz |
射出光パワー |
2mW以下 （クラス3B） |
|
ローパスフィルタ
|
10kHz、100kHz、OFF |
信号ケーブル |
5m（光ファイバ） 標準×2本 |
|
出 力インピーダンス
|
10Ω以下 |
電 源 |
AC100V±10％ 50/60Hz 75VA |
|
測定距離※1
|
標準50〜300mm可変 |
使用温度範囲※2 |
センサ：0〜40℃
変換器：0〜40℃ |
|
レーザスポットサイズ
|
約30μm〜100μm |
質 量※4 |
センサ：約50g
変換器：約17kg |
| 光 源 |
He-Neレーザ波長632.8nm |
価格 |
（税込）
|
※1 付属の接写リング（LV-1610）あるいはオプションのLV-0101（LV-1100、LV-1500）を使用してさらに可変できます。
※2 結露なきこと
※3 測定距離が遠くなると大きくなります。
※4 信号ケーブル等の質量は含んでいません。
※5 改造により0.01Hz 〜1.5MHz または1Hz 〜20MHz に変更できます。
※6 加速度・変位の出力は速度に連動しており、上記数値は速度（3 ）のレンジ使用時の数値です。速度（2 ）、速度（1 ）のレンジ使用時は各々10 倍、100 倍広くなります。
用途例
|
用 途 例 |
最 適 製 品 |
| 微小モータ、マイクロマシンの振動測定 |
LV-1610、LV-1620 |
| 小型で複雑形状な物体の振動測定 |
LV-1610、LV-1620 |
| 光ピックアップ性能試験 |
LV-1610、LV-1620
LV-1100（温度サイクル試験） |
| 各種パーツのモーダル解析 |
LV-1610、LV-1620 |
| 圧電素子の特性試験 |
LV-1610 |
| インクジェットノズル性能試験 |
LV-1610 |
ハードディスクドライブ、ＤＶＤなどの
高密度メディアの振動計測 |
LV-1620 |
| ハードディスク磁気ヘッド振動測定 |
LV-1500
LV-1610（各種部品単体測定）、LV-1620 |
|
回転ヘッド浮上量測定 |
LV-1610、LV-1620 |
|
ワイヤボンダ特性試験 |
LV-1610 |
| 一般機械、ＯＡ機器などの振動計測 |
LV-1620 |
|
コピー用スキャナ移動速度ムラ測定 |
LV-1610、LV-1620 |
| 制振材料損失係数測定 |
LV-1100
LV-1610、LV-1620 |
|
高磁界での振動測定 |
LV-1100 |
|
ボイラ振動測定 |
LV-1610、LV-1620 |
|
自動車部品振動測定 |
LV-1610、LV-1620 |
|
コンプレッサ振動試験 |
LV-1610、LV-1620 |
|
マイクロベアリング振動試験 |
LV-1610、LV-1620 |
Revised： 2006/09/19
|
