音響振動ポータブルデータレコーダー
DR-7100
問題となっている音や振動は、もれなくしっかり調査したいものです。しかし納入先だったり、狭かったり高い場所だったり。腰を据えてデータ収録することができない場合には、セットアップの時間も短縮したいものです。そのようなときに、DR-7100 音響振動ポータブルデータレコーダーの便利機能が役立ちます。
たとえば、
特長
- 高速 ・高精度データ収録 （4ch 40 kHz レンジ 24 ビット）※
- 回転パルス専用入力1ch 装備
- SDHC 32 GB対応
- 設定時間短縮 TEDSセンサー対応
- A5サイズ
- 2筐体シンクロ機能 （オプション）
※ 40 kHzレンジはオプション（標準は20 kHz帯域 となります）

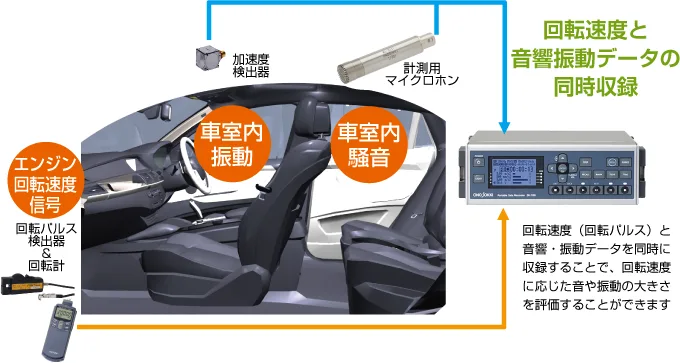

用途例
アニメーション例
DR-7100 4ch音響振動ポータブルデータレコーダーを利用した実稼動アニメーション例
1. データ収録
収録時間を短縮するために、2台のDR-7100をシンクロ接続（8 ch化）してデータ収録します。
8 ch 同期状態の DR-7100
（ユニットシンクロオプションDR-0730、DR-0703装着時）
使用センサー：
プリアンプ内蔵型加速度検出器
（NP-3578N10：2台、NP-3211：1台）
※ 操作は、マスタ側の DR-7100 で行います。
1ch：参照点（赤丸）の振動データを収録
2～7ch：測定点（3軸方向）の振動データを2か所ずつ収録
※ 全58点（174個）のデータを（各点30秒間づつ）収録します。
※ 1台で収録したデータでも実稼動アニメーションは可能です。
2. ME'scopeVES（WS-7340）でアニメーションします
実稼動アニメーションするために、DR-7100で収録した時系列データ（ORFデータ）を ME’scopeVESへインポートし、ODSFRF（実稼動アニメーション用スペクトルデータ）を作成します。

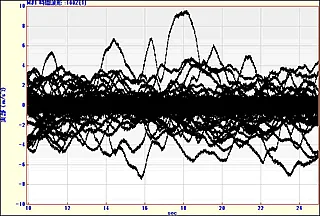

インポートした時系列データ
（解析部分を抽出して重ね書き）
作成したODSFRFデータ
（全データの重ね書き）
作成したODSFRFで目的の周波数をサーチし、実稼働時の挙動をアニメーションします
アイドリング時 14.8 Hzの実稼動アニメーション。自動車全体がブランコのように揺れているのがわかります。
システム構成
※ ORFデータ：Onosokki Record Format
概略仕様
| チャンネル数 | 入力 × 4 回転速度/外部トリガ 入力 ×1 |
|||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 × 4 モニタ出力 × 1 |
||||||||||||||||||||||||||||||||||
| 入力端子 | BNC（電圧入力/CCLD切替え） | |||||||||||||||||||||||||||||||||
| TEDS * 注） | IEEE1451.4 (TEDS)に対応（Ver.1.0以降） | |||||||||||||||||||||||||||||||||
| A/D変換器 | 量子化ビット数 24 ビット | |||||||||||||||||||||||||||||||||
| 周波数レンジ | 100 Hz、500 Hz、1 kHz、5 kHz、10 kHz、20 kHz、40 kHz＊ ＊40 kHz はオプション |
|||||||||||||||||||||||||||||||||
| 周波数特性 | DC結合：DC～3 Hz ± 1.0 dB 3 Hz～40 kＨｚ± 0.5 dB AC結合：1～3 Hz ± 1.0 dB 3 Hz～40 kＨｚ± 0.5 dB |
|||||||||||||||||||||||||||||||||
| 入力電圧レンジ | 0.01、0.0316、0.1、0.316、1、3.16、10 Vpk 7段階 | |||||||||||||||||||||||||||||||||
| ダイナミックレンジ | 90 dB 以上 (周波数レンジ 20 kHz, 1 Vレンジ, TYP) | |||||||||||||||||||||||||||||||||
| 回転入力 | AC: 正弦波または方形波 DC: パルス幅 5 μs 以上の矩形波 入力電圧 14.1 V 以下 |
|||||||||||||||||||||||||||||||||
| トリガタイプ | 外部、内部、時間 | |||||||||||||||||||||||||||||||||
| プリトリガ | 0, 1, 5 s（トリガイベントからのプリタイム） | |||||||||||||||||||||||||||||||||
| 校正機能 | TEDS校正 センサー感度値による設定 |
|||||||||||||||||||||||||||||||||
| ファイル形式 | ORF形式 (Onosokki Record Format) | |||||||||||||||||||||||||||||||||
| 記録媒体 | SD（容量 256 MB）、SDHC（容量4 GB、8 GB、16 GB、32 GB）（動作確認済みのメモリのみ）※2 | |||||||||||||||||||||||||||||||||
| 収録時間 | 約 43 分（4 ch 収録時）、約 172 分(1 ch 収録時） （20 kHzレンジ×2.56、24 ビット、2 GB 収録時） 最大 32 GBメモリ使用可能 （1ファイル制限 2 GB） |
|||||||||||||||||||||||||||||||||
| 電源 | 単3形乾電池 4本（アルカリ乾電池またはニッケル水素電池） 外部DC：DC +10 V～+18 V |
|||||||||||||||||||||||||||||||||
| 電池寿命 | 5 時間以上 (ニッケル水素電池 2400 mAh使用時) 4 時間以上 (ニッケル水素電池 1900 mAh使用時) （周波数レンジ 20 kHz、4ch、CCLD ON） |
|||||||||||||||||||||||||||||||||
| 外形寸法 | 199（W）×148（D）×70（H）mm | |||||||||||||||||||||||||||||||||
| 質量 | 1.1 kg 以下（電池は含まず） | |||||||||||||||||||||||||||||||||
| 価格 | （税込） | |||||||||||||||||||||||||||||||||
| 付属品 | 単3形アルカリ乾電池（LR6） 4個 SD 256 MBメモリカード 1個 肩掛け用ストラップ 1個 イヤホンマイク 1式 取扱説明書 1式 |
|||||||||||||||||||||||||||||||||
| オプション |
|
※1 AAフィルタ：Anti-Aliasing（アンチ・エイリアシング）フィルタ。
アンチ・エイリアシングフィルタは、サンプリング時に発生する可能性のあるエイリアシング誤差を防止するためのローパスフィルタです。
※2 推奨SDHCカードに関する最新情報はよくあるご質問（FAQ）をご覧ください。
参考までに、今までに推奨品・動作確認品で製造中止になったSDHCカードは以下となります。
既 推奨品：4 GB (Phison PSDC004GSTCA2AG) 8 GB(Phison PSDC008GSTCA2AG) 16 GB(Phison PSDC016GSTCA2AG)
既 動作確認品：32 GB (Phison PSDC032GMTDA2AG)
* 注） 他社製TEDS対応センサーをご使用の場合: センサー内部にあるTEDS専用チップの種類によってはTEDS情報を読込めない場合があります。
1：他社製センサーの購入をご検討されている場合、各社TEDS対応センサーメーカまたは販売店へご相談いただき動作確認をお願いします。
2：お持ちのTEDS対応センサーを当社TEDS対応の計測器でご使用になりたい場合、当社デモ品にて動作確認をお願いします。（最寄りの当社営業所へご連絡ください）
