対応ハードウェア DS-2000 DS-3000 CF-3650/3850

DS-0231

音響パワーレベルとは、音源から放射された単位時間あたりの音響エネルギー量で、音源の騒音特性を表わす代表的な測定量です。

音響パワーレベル測定の必要性は、早くからヨーロッパ中心に定着してきており、特にヨーロッパへ 製品を輸出している企業(OA 機器、家電など)が比較的早期から取り組んできています。また、最近では空調機業界でJIS規格化されている他、建設機械、汎用エンジンなどのメーカーも相次いで導入を進めています。

測定方法としては、音源の周りで平均音圧を測定して音響パワーレベルを推定する「音圧法による音響パワーレベル測定」と、音響インテンシティを測定する「音響インテンシティ法による音響パワーレベル測定」に大別でき、それぞれ ISO と JIS に測定法が規定されています。 特に音圧法の場合、多数のマイクを使って同時に多点の音圧を測定することができるため、短時間で計測を完了することができます。

特長

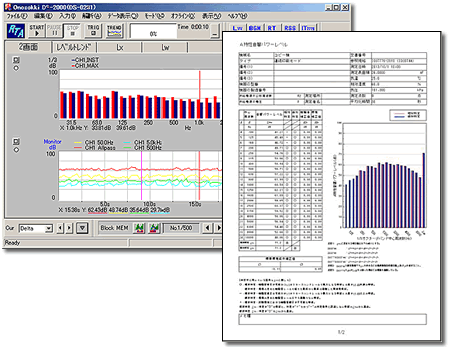

  • 測定システムは、ノート PC と組み合わせることによって、現場測定、出張測定に力を発揮します。その場で報告書の作成まで行うことができます。

  • 測定は、半無響室、残響室、一般音場など ISO や JIS 規格に適合した測定方法を網羅しています。
    (残響室 (ISO 3741:2010)には対応していません)
  • マイクロホン数は1本から 32 本までの間で自由に選べますので、少数の低コストシステム から、多マイクでの大規模システムまで対応可能です。
  • MI-1235 型マイクロホンと MI-3111 型プリアンプを採用することによって、外付のマイクアンプを必要としない、すっきりした構成が採れます。
  • システムは、冷却ファンを伴わない構成が可能(12chまで)で、測定対象の至近での操作が可能です。
  • 測定、解析されたデータは一つのフォルダにまとめて保存しますので、バックアップが容易でかつ確実です。

  • 規格変換ツールとO-Chartを使用することで2010年・2012年版に対応したレポートまで作成できます。

システム構成例

型名 名称 個数
DS-3200 データステーションメインユニット 1
DS-0364 4 ch入力ユニット 3
DS-0231A 音響パワーレベル計測ソフトウエア 1
DS-0255A  放射音圧計測ソフトウエア 1
  規格変換ツール2010・2012版 1
OC-1310 O-Chart Basic 1
MI-1235 計測マイクロホン 10
MI-3111 マイクロホンプリアンプ 10
MI-0311 延長ロッド 10
MX-120 両端BNC同軸ケーブル(20 m) 10
SC-3120 音響校正器(ピストンホン) 1

注意:規格変換ツールを使用する場合はO-Chartが必要です


最新機種はこちら(O-Solution・DS-5000 音響パワーレベル帳票ツール)



DS-0231A 適用事例

DS-0213A 事例

仕様

DS-0231A 音響パワーレベル計測ソフトウエア
規格 無響室 (ISO 3745:2012)、
半無響室 (ISO 3744:2010、ISO 3745:2012、ISO 7779:2010)、
残響室 (ISO 3741:1999)、響きの少ない大きな部屋(ISO 3744:2010)
測定面 球面上、半球面上、直方体面上、残響室内固定点、残響室内移動マイクロホン等による方法
算出値 各マイクロホンの等価音圧レベル(Leq) 、等価騒音レベル(LAeq)
音響パワーレベル(Lw) 、A特性音響パワーレベル(LwA)
暗騒音補正(K1)、環境補正値(K2)、気温・気圧補正値(C1,C2)など

DS-0255A 放射音圧計測ソフトウエア
対応音場 半無響室、 残響室
対応測定面 球面上、半球面上、直方体面上、残響室内固定点、残響室内移動マイクロホン等による方法
算出値
(DS-0231Aの内容に加えて)
ワークの運転条件(最大5条件)毎のLnおよび放射音圧レベルの測定
オペレータ位置及びバイスンダ位置における放射音圧レベルの測定
顕著な離散音(⊿LT)の計算(FFT方式)にて
C特性の時間ピーク値(LpCpeak)
衝撃性パラメータ(⊿Li)など

規格変換ツール / O-Chart

下記の規格に対応した暗騒音補正値、温度・気圧補正値、指向性(指標値)および結果(帳票)は、規格変換ツールとO-Chartにて取得できます。

対応規格 ISO 3744 ・ISO 7779 :2010
ISO 3745 ・JIS X7779 :2012

注意 :DS-0255A 及び規格変換ツールを利用するには、DS-0231Aが必要です。

動作環境

対応 OS Windows® XP (SP2 以降)、Windows Vista® (SP2 以降)の各32ビット版
Windows® 7、Windows® 10 (64ビット版)
バージョンの詳細については ソフトウェア環境【Windows】を参照ください

価格

型名 品名 価格(税込)
DS-0231A 音圧法音響パワーレベル計測ソフトウエア
DS-0255A 放射音圧計測ソフトウェア
  規格変換ツール 2010・2012版
OC-1310 O-Chrart(グラフ作成ツール)Basic
