回転機械の異常原因としては、回転軸のアンバランスによることが最も多いといわれています。



対応ハードウェア DS-2000 DS-3000 CF-3650/3850

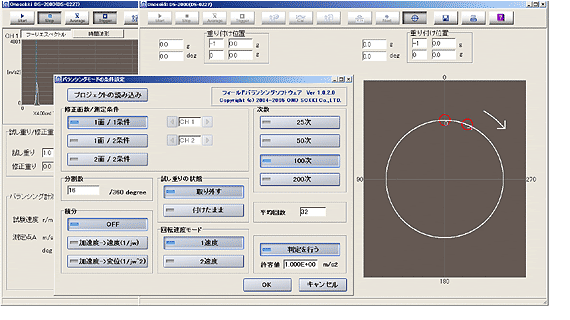

データ画面(フィールドバランシングソフトウェア DS-0227)

そのため現場でのバランス修正作業は不可欠ですが、従来のベクトル図の作成による方法ではベクトル計算や作 図に時間がかかり、現場で行うことは大変でした。 DS-0227A フィールドバランシングソフトウェアは、面倒な計算をソフトウェアで処理して結果を表示するため、 短時間に誰でも容易にバランス修正作業が行え、作業効率アップに役立ちます。 また、バランス修正に至る初期アンバランス、位相、試し重り、トライアルデータ、修正重りと位置、確認デ ータの各パラメータを保存し、テキストファイルにすることができます。 回転アンバランスが生じると回転1次の振動が大きくなり、アンバランスが生じたまま 回転速度を変化させると共振を起こし非常に危険です。 DS-0227A フィールドバランシングソフトウェアは、CF-3650/3850 ポータブルFFTアナライザ及び DS-3000 シリーズデータステーション(4 ch 以上)に対応したソフトウェアとして、1面1条件、1面2条件並びに2面2条件のフィールドバランシングを簡単に行うことができます。

イラスト(フィールドバランシング構成例)

仕様

バランシングモード 1面1条件、1面2条件、2面2条件
(回転1速度、回転2速度に対応)
対象回転速度範囲 100 ~ 48000 r/min
修正位置表示 修正重り取り付け位置の分割表示対応
対応計測ユニット
  • CF-3650/3850 シリーズポータブルFFTアナライザ
  • DS-2000 シリーズデータステーション(4 ch 以上)
  • DS-3000 シリーズデータステーション(4 ch 以上)
    ※100 kHz ユニットには対応しません

動作環境

対応 OS Windows® XP (SP2 以降)、Windows Vista® (SP2 以降)の各32ビット版
Windows® 7、Windows® 10 (64ビット版)
バージョンの詳細については ソフトウェア環境【Windows】を参照ください

価格

型名 品名 価格(税込)
DS-0227A フィールドバランシングソフト

*Microsoft®、Windows® は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。

最終更新日:2016/09/27
