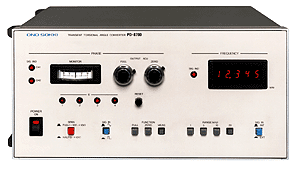

| 入力部 |
| 位相差 |
入力信号波形 |
正弦波（ただし、ＴＴＬ入力端子あり） |
| 入力インピータンス |
100 kΩ |
| F/V INT |
入力形式 |
不平衡 |
| 入力信号振幅範囲 |
0.3 V 〜 30 Vp-p |
| 入力周波数範囲 |
20 Hz 〜 20 kHz |
| F/V EXT |
入力インピータンス |
100 kΩ 以上 |
| 入力周波数範囲 |
1 Hz 〜 20 kHz |
| ＡＣ増幅部 |
入力信号波形：正弦波または矩形波
入力信号振幅範囲：0.3 V 〜 30 Vp-p
デューティ：矩形波のデューティは約 40 〜 60 % 以内 |
| ＤＣ増幅部 |
入力信号波形：パルス幅 5μ sec 以上の矩形波
入力信号振幅範囲：HIGH レベル ＋4 〜 30 V、 LOW レベル −1 〜 1 V |
| 出力部 |
| 位相差変換部 |
分解能 |
0.087°以下 |
| 直線性 |
±0.2 ％ 以内（720°フルスケールに対して） |
| 出力信号 |
電圧出力：0 〜 ＋10 V/-10V 〜 ＋10 V（スイッチ切替）
電流出力：0 〜 ＋20 mA/-20 〜 ＋20 mA（スイッチ切替） |
| 出力調整 |
ZERO（0°）：10 回転ダイヤル付き、約±30 ％ フルスケール可変
FULL（＋720°）：10 回転ダイヤル付き、約±10 ％ フルスケール可変 |
| 出力信号許容負荷抵抗 |
電圧出力 1 kΩ 以上フルスケール
電流出力 100 Ω 以下 |
| モニター |
アナログ指示計：２.５級 ±100 ％ 表示 |
| F/V 変換部 |
分解能 |
1/4096（各レンジのフルスケールに対して） |
| 直線性 |
±0.15 ％ 以内（各レンジのフルスケールに対して） |
| 出力信号 |
電圧出力：0 〜 ＋10 V
電流出力：0 〜 ＋20 mA |
| 出力信号許容負荷抵抗 |
電圧出力 1 kΩ 以上フルスケール
電流出力 100 Ω 以下 |
| モニター |
ディジタル指示計：5 桁 |
| 演算部 |
|
|
| |
位相差変換部 |
時間基準器 水晶発信器：81.92 MHz |
| 応答時間 |
入力信号の１周期時間 |
| 測定範囲 |
周波数：20 Hz 〜 20 kHz
位相差：±720° |
| 測定精度 |
FULL（＋720°）：ダイヤル目盛 5.00 で 10 V±１％ 及び 20 mA±１％ 以内（常温において）
ZERO（0°）
1. FULLSPAN：ダイヤル目盛 5.00 で ±50 mV および ±0.1 mA 以内（室温において）
2. HALFSPAN：ダイヤル目盛 5.00 で 5 V ± 50 mV および 10 mA ± 0.1mA 以内（室温において） |
| |
|
| F/V 変換部 |
時間基準器 |
水晶発信器：81.92 MHz |
| 応答時間 |
入力信号の１周期時間 |
| 測定範囲 |
４段切替
| レンジ |
入力周波数 |
| 1 kHz |
1 Hz 〜 1 kHz |
| 5 kHz |
5 Hz 〜 5 kHz |
| 10 kHz |
10 Hz 〜 10 kHz |
| 20 kHz |
20 Hz 〜 20 kHz |
|
| 測定精度 |
FULL（内部固定）：各レンジのフルスケール周波数に対して 10 V ± 0.3 ％ および 20 mA ± 0.3 ％ 以内（室温において）
ZERO（内部固定）：±10 mV および ±0.02 mA 以内（室温において） |
| 外部供給電源 |
| |
外部供給電源 |
12 V ± 0.6 V、100 mA Max |
| リップル |
10 mV 以下 |
| 一般仕様 |
| |
入力電源電圧 |
単相 AC 90 V 〜 264 V／50 〜 60 Hz |
| 消費電力 |
約 35 VA（AC 100 V） |
| 絶縁抵抗 |
DC 500 V メガにて 100 MΩ 以上 |
| 使用温度範囲 |
0 〜 ＋40 ℃ |
| 保存温度範囲 |
-10 〜 ＋70 ℃ |
| 外形寸法 |
315（W）× 150（H）× 350（D）mm |
| 質量 |
約 5 kg |
| 付属品 |
入力信号コード（4.9 m）
電源コード（1.9 m） |
| 価格 |
（税込） |
(後継機は有りません）
