平板載荷ゲージシステム IG-5100/5110

地耐力調査を遠隔表示で安全に

	ディジタルゲージ関連　製品群概要
	製品カタログ　(PDF)

リニアゲージセンサの信号を計測と同時記録し、変位データ･荷重データをディジタル表示し、データを内蔵プリンタに印字すると共に、メモリーカードに記録します。
平板載荷試験用ソフトウェアを用いパソコンで作図･作表が出来ます。

特長

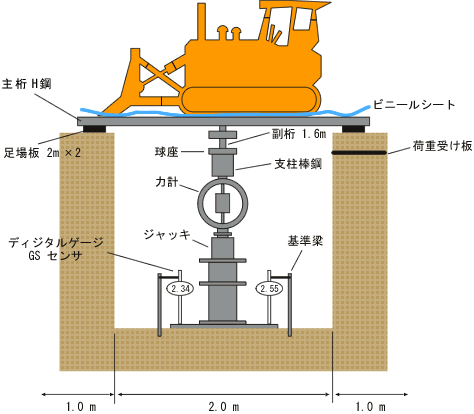

測定例

イラスト（平板裁可測定例）

機器構成

イラスト（平板裁可測定システム）

仕様

型名		IG-5100・5110
入力部		入力信号（5 ch）変位計測用：4 ch （AS/BS/GSリニアゲージセンサ）荷重計測用：1 ch プルービングリング： 3t、5t、10t いずれかにゲージセンサを取り付けますオプション：荷重計測用（荷重容量はお打ち合わせにより決定）
表示部		LCD 4 桁、及び極性、荷重計測時定格を設定・表示
データ記憶部		土埃対応メモリーカード
データ記録部		感熱式内蔵ドットプリンタ（現場確認用）
処理機能	データサンプリング時間	平板載荷試験土質工学会基準　（JSF 規格： T25-81） 1、2、3、5、10、15、20、25、30 分
	データ作表（記録用紙）	試験データ表作成（IG-0521にて作表）
	データ作図（報告用紙）	時間 - 荷重強さ - 沈下量曲線、Log P - S 曲線、Log t - S 曲線、Log P - Log S 曲線、P - ΔS/ΔLog t 曲線（IG-0521にて作表）

電源	AC 100 V±10% 、50/60 Hz、100 VA
オプション	・ロードセル及びロードセルアンプ・プルービングリング・無停電電源（現場用）・パソコン（DOS/V）及びプリンタ（パソコン・プリンタによっては正確に動作・印字できない場合もあります）
価格	別途見積もり　≪お問い合わせください≫
