小型10mmのベビーセンサタイプから
100mmのワイドレンジタイプまで
環境や用途に合わせてお選び頂けます

	ディジタルゲージ関連　製品群概要
	FAQ (よくある質問）
	取扱説明書
	外観図ダウンロード (DWG/PDF)
	製品カタログ　(PDF)
	アプリケーション e-見積

こちらの　ＧＳシリーズは廃止予定です。 (BSシリーズ、ペン型は除く）　
新GSシリーズ　リニアゲージセンサはこちらへ

GS-5011
（廃止）

各種寸法、変位、移動量を検出する検出器です。全て、当社独自の研究開発によるリニアゲージ方式を採用し、優れた耐久、耐衝撃設計を実現しました。従来のラックピニオン機構によるものと比べ、30倍以上の寿命を誇り、永年の使用に対しても、精度の劣化がありません。表示器を離れた場所に置き、本検出器を、自動機器に組み込んだり、危険な場所に設置したり等の遠隔測定の場合、特に威力を発揮します。

こちらのＧＳシリーズは廃止予定です。
(BSシリーズ、ペン型は除く）
新GSシリーズ　リニアゲージセンサはこちらへ

GS-1500A/1600A
（廃止予定）　

特長

リニアゲージ方式の採用で機械式ダイヤルゲージに比べて耐久性に優れ、安定した高い精度が得られます
ＤＧシリーズ表示器・変換器との組合せで、寸法・変位のデータ出力や制御が可能です
GS-1500A／GS-1600A シリーズはラインでの測定等の耐環境性を考慮し IP64 規格の防塵・防水保護対策を施し、埃の多い雰囲気や使用中に水滴やしぶきのかかる状況での使用に適しています
GS-4500／GS-4600 シリーズは保護構造 IP64G を達成、しかも耐振動・耐衝撃性を当社比２倍にアップ、切削油を使用する現場や、過酷な環境下に置かれた製造ラインでの測定等に適しています
GS-6500／GS-6600 シリーズは耐振動・耐衝撃性を当社比1.5倍にアップ、また保護構造 IP64 （JEM 1030 - 1983 耐じん・防まつ形）に対応、より塵の多い環境や､水滴･飛沫のかかる環境下でも信頼性の高い安定した計測が可能です
GS-7000 シリーズはΦ8ｍｍのペン型スリムボディ、保護等級 IP67 対応により過酷な環境下での高耐久性を実現しています

保護構造　IP64G と IP67

固形異物、水及び油の侵入に対する保護等級を表す記号です。 IP6X とは埃から完全に保護されていることです。また、IPX4 とはいかなる方向からの水滴・飛沫から保護されていることを、IPX7は水深 1 m のタンクに30分間水中に没しても水が浸入しない防浸型であることを表しています。さらに、IPXXG とはいかなる方向からの油滴・油沫から保護されていることを表します。

イラスト（保護等級IP64G及びIP67の解説）

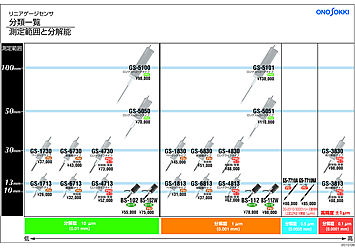

リニアゲージセンサ
測定範囲と分解能・分類一覧　
（ここをクリック）

（拡大、縮小、ドラッグ、印刷可能
プリンタ説明図
※印刷時は上記ボタンをクリック後、詳細設定を開きレイアウト、紙の向きを横向きに設定してください。）

リニアゲージカウンタ
コンパレータ/出力・分類一覧　
（ここをクリック）

仕様

型名	BS-112・102	BS-112W・102W
特長	ベアリング軸受け式
測定範囲	10 mm
分解能	10 μｍ（BS-102）１ μｍ（BS-112）	10 μｍ（BS-102W）１ μｍ（BS-112W）
指示精度	3 μｍ（＋20℃）
*最大応答速度 ^1**	BS-112： 0.2 (0.8) m/s BS-102： 1 (4) m/s	BS-112W： 0.2 (0.8) m/s BS-102W： 1 (4) m/s
測定力（防塵ゴム含む）	1.5 Ｎ以下
摺動耐久	1000 万回以上
使用温度範囲	＋5 ～＋40℃
保護等級	-	IP 64
外形寸法	全長 94.5 mm
質量	約 150 g (BS-102) 約 200 g (BS-112) ( アンプボックス含)	約 150 g (BS-102W) 約 200 g (BS-112W) (アンプボックス含)
付属品	防塵ゴム
価格	BS-112:（税込） BS-102:（税込）	BS-112W:（税込） BS-102W:（税込）
オプション	・AA-813 機械式レリーズ・AA-816 エア式レリーズ・AA-969 フィンガーリフト（BS-112W/102W は使用不可）・ST-022 ゲージスタンド・AA-973 取替え用防塵ゴム・AA-8402 継手・各種延長信号ケーブル・各種測定子

*1：当社ゲージカウンタ使用時、なお（　）内はDG-4140/4160で使用時の最大応答速度

こちらのＧＳシリーズは廃止予定です。
新GSシリーズ　リニアゲージセンサはこちらへ

型名

GS-1613A

GS-1513A

GS-1630A

GS-1530A

特長

低価格

測定範囲

13 mm

30 mm

分解能

1 μｍ

10 μｍ

1 μｍ

10 μｍ

指示精度

2 μｍ（＋20℃）

3 μｍ（＋20℃）

最大応答速度 ^*1

0.3 (1.2) m/s

1 (4) m/s

0.3 (1.2) m/s

1 (4) m/s

測定力

1.5Ｎ（防塵ｺﾞﾑ含）

2.0Ｎ（防塵ゴム含）

摺動耐久

500 万回以上

使用温度範囲

0～＋40℃

CEマーキング

適合

保護等級

IP64

外形寸法

全長 138 mm

全長 213 mm

質量（ケーブル含）

約 220 g

約 260 g

付属品

防塵ゴム

価格

（税込）

オプション

・AA-6100（13mm） / AA-6101（30mm）エアーリフタ
・AA-969 フィンガーリフト
・ST-022/044B ゲージスタンド
（ST-044Bゲージスタンドを使用の際にはφ8mm用ブッシュAA-891が別途必要）
・AA-4100（13mm）/ AA-4101（30mm）取替え用防塵ゴム
・AA-3300 取付金具
・各種延長信号ケーブル
・各種測定子

*1：当社ゲージカウンタ使用時、なお（　）内はDG-4140/4160で使用時の最大応答速度

　

こちらのＧＳシリーズは廃止予定です。新GSシリーズ　リニアゲージセンサはこちらへ
型名	GS-4613	GS-4513	GS-4630	GS-4530
特長	耐油形
測定範囲	13 mm		30 mm
分解能	1 μｍ	10 μｍ	1 μｍ	10 μｍ
指示精度	2 μｍ（＋20℃）	3 μｍ（＋20℃）	3 μｍ（＋20℃）
*最大応答速度 ^1**	0.3 (1.2) m/s	1 (4) m/s	0.3 (1.2) m/s	1 (4) m/s
測定力	3.0 Ｎ（防塵ｺﾞﾑ含）		4.0 Ｎ（防塵ゴム含）
摺動耐久	500万回以上
耐振動	196 m/s²（３軸各方向）
耐衝撃	1960 m/s²（３軸各方向各向き）
CEマーキング	-	適合	適合	適合
保護等級	IP64G
使用温度範囲	0 ～＋40 ℃
外形寸法	全長141.5 mm		全長220 mm
ケーブル長	約 4.9 m
質量（ケーブル含）	約 270g		約 310g
付属品	防塵ゴム
価格	（税込）	（税込）	（税込）	（税込）
オプション	・AA-969 フィンガーリフト・ST-022/044B ゲージスタンド（ST-044Bゲージスタンドを使用の際にはφ10 mm用ブッシュAA-892が別途必要）・AA-3300 取付金具・各種測定子

*1：当社ゲージカウンタ使用時、なお（　）内はDG-4140/4160で使用時の最大応答速度

　

こちらのＧＳシリーズは廃止予定です。
新GSシリーズ　リニアゲージセンサはこちらへ

型名

GS-6513

GS-6613

GS-6530

GS-6630

特長

防水・耐振・耐衝撃構造型

測定範囲

13 mm

30 mm

分解能

10 μm

1 μm

10 μm

1 μm

指示精度

3 μm（＋20℃）

2 μm（＋20℃）

3 μm（＋20℃）

最大応答速度 ^*1

1 (4) m/s

0.3 (1.5) m/s

1 (4) m/s

0.3 (1.2) m/s

測定力

1.5 N

2.0 N

摺動耐久

500万回以上

耐振動

147 m/s² （３軸各方向）

耐衝撃

1471 m/s²（３軸各方向各向き）

使用温度範囲

0 ～＋40 ℃

CEマーキング

適合

保護等級

IP64 （JEM 1030 - 1983 耐塵・防沫形）

外形寸法

全長 213 mm

質量（ケーブル含）

約 190 g

約 220 g

付属品

防塵ゴム

価格

（税込）

オプション

・AA-969 フィンガーリフト
・ST-022/044B ゲージスタンド
（ST-044Bゲージスタンドを使用の際にはφ10mm用ブッシュAA-892が別途必要）
・AA-844/845 延長スピンドル
・各種延長信号ケーブル
・各種測定子
・AA-3300 取付金具

*1：当社ゲージカウンタ使用時、なお（　）内はDG-4140/4160で使用時の最大応答速度

　

こちらのＧＳシリーズは廃止予定です。新GSシリーズ　リニアゲージセンサはこちらへ
型名	GS-251・251W	GS-5011	GS-503	GS-1000
特長	丸形汎用型	ベアリング軸受け式	カーボンファイバースピンドル	ベアリング軸受け式
測定範囲	25 mm	50 mm	50 mm	100 mm
分解能	10 μｍ	１μｍ	10μｍ	10μｍ
指示精度	5 μｍ（＋20℃）	4 μｍ（＋20℃）	10μｍ（＋20℃）	12μｍ（＋20℃）
*最大応答速度 ^1**	1 (4) m/s	0.2 (0.8) m/s	1 (4) m/s
測定力	GS-251 :2.6 Ｎ以下 GS-251W:3.0 Ｎ以下	2.5Ｎ以下	1.3Ｎ以下	6.0Ｎ以下
摺動耐久	500万回以上	1000万回	500万回	1000万回
使用温度範囲	＋5～＋40℃
保護等級	IP64G（GS-251W）	-	-	-
外形寸法	全長 GS-251 :147.5 mm GS-251W:161.2 mm	全長 296 mm	全長 338 mm	全長 352.5 mm
質量（ケーブル含）	約 330 g	約 700 g	約 540 g	約 900 g
付属品	防塵ゴム（GS-251W）	-	-	-
価格	GS-251 : GS-251W:
オプション	・AA-812 機械式レリーズ・AA-969 フィンガーリフト・ST-022 ゲージスタンド・AA-844/845 延長スピンドル・各種延長信号ケーブル・各種測定子	・AA-975 防塵ゴム・AA-969 フィンガーリフト・ST-044B ゲージスタンド・AA-844/845 延長スピンドル・各種延長信号ケーブル・各種測定子	・AA-854 防塵ゴム・AA-969 フィンガーリフト・ST-022/044B ゲージスタンド（ST-044B ゲージスタンドを使用の際には φ10mm用ブッシュ AA-892が別途必要）・AA-844/845 延長スピンドル・各種延長信号ケーブル・各種測定子	・AA-841 防塵ゴム・AA-855 取付金具・AA-969 フィンガーリフト・ST-044B ゲージスタンド・AA-844/845 延長スピンドル・各種延長信号ケーブル・各種測定子

*1：当社ゲージカウンタ使用時、なお（　）内はDG-4140/4160で使用時の最大応答速度

　

■ GS-7000シリーズ取付方法 (PDF 32KB)

型名

GS-7710/7710A^*

GS-7710N/7710NA^*

GS-7210L

GS-7210LN

特長

ペン型

ペン型,ナット取付

ペン型,低測定圧

ペン型,低測定圧,
ナット取付

測定範囲

10 mm

分解能 ^*1

1μｍ

１μｍ

1μｍ

指示精度

2 μｍ（＋20℃）

最大応答速度 ^*²

0.5 m/s

測定力 ^*3

1.08Ｎ以下

0.3Ｎ以下

摺動耐久

500万回以上

使用温度範囲

-10～＋55℃

保護等級

IP67

外形寸法

全長 112.8 mm

質量（ケーブル含）

約 140 g

付属品

防塵ゴム

価格

（税込）

オプション

・AA-2500 インジケータブッシュ(取付用）(*GS-7710NAは使用不可）
・防塵ゴム（取替用）
・AA-969 フィンガーリフト
・ST-022/044B ゲージスタンド (*GS-7710NAは使用不可）
（ST-044Bゲージスタンドを使用の際にはφ8mm用ブッシュAA-891が別途必要）
・SH-022 ゲージスタンド (*GS-7710NAは使用不可）
・AA-844/845 延長スピンドル
・各種延長信号ケーブル（ケーブル延長は 20 m 迄）
・各種測定子

*1：適合ディジタルゲージカウンタは４機種（DG-4140/4160/4190は分解能 1 μm、DG-2310は分解能 0.5 μm で使用できます）
*2：当社ゲージカウンタDG-4140/4160/4190で使用時の最大応答速度
*3：測定子が鉛直下向きになるような姿勢で使用ください。測定力は防塵ゴムが無い状態での値です。
* : GS-7710A/GS-7710NAは鉛フリー半田対応品です。
