小野測器-マルチチャンネルデータステーション DS-9100;

　（DS-2000が後継機となります）

DS-9100

マルチチャンネルデータステーション DS-9100

	FFTアナライザ　製品群概要
	FFT解析に関する基礎用語集
	製品カタログ　(PDF)
	ユーティリティプログラムダウンロード
	音響・振動技術相談

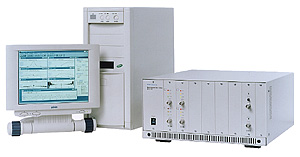

製品写真（DS-9100+パソコン）

モジュール化された多彩なハードウェアと豊富な計測アプリケーションソフトウェアの組合せにより、最適な多チャンネル計測システムが構成できるマルチチャンネルデータステーション。

操作環境はウィンドウズ環境下に統一。FF T解析、リアルタイムオクターブ分析、トラッキング解析、音響解析、燃焼解析など、データを定量化・可視化するために必要な各種機能をセンシングから後処理までの一貫した計測・解析のノウハウと結合することで、リアルタイム処理能力、解析精度・速度といった計測・解析機器として最も重要な基本スペックを高めながら、多チャンネル同時処理と複数アプリケーションによる同時解析を実現しました。

特長

2 チャンネルから最大80 チャンネルまでの計測システムの構築が可能
汎用入力（2 チャンネルから8 チャンネルまでの）を初め、音響・振動解析や燃焼解析入力等の豊富な専用入力モジュールを用意
回転機器、建築・構造物、自動車関連機器等の挙動解析に必要とされる計測ソフトウェア
チャンネル数の追加によるリアルタイム能力の低下がない、高いリアルタイム計測処理能力
オンラインヘルプ・アドバイス機能による快適な操作性

概略仕様

DS-9100 シリーズメインステーションは、システムを構成するためのベースとなるユニットで、スロット式で拡張性に優れ、交換やメンテナンスが簡単に行えます。ユニットタイプは、据置型の5 スロットタイプ、2 スロットタイプと可搬型の1 スロットタイプの合計3 種類があります。このユニットに各種入力基板、演算制御基板、出力基板等を組み込んで目的の解析を行います。

型名	DS-9110	DS-9121・9122	DS-9131・9132
外観
スロット数	5	1	２
電源	85～264VAC ［定格100・240VAC］	10～20VDC ［DS-9121：定格100・240VAC］［DS-9122：定格12VDC］	85～264VAC［DS-9131］ 10～20VAC［DS-9132］
消費電力	70VA～260VA （基板数・組合せによる）	50VA～100VA （基板数・組合せによる）	70VA～180VA （基板数・組合せによる）
使用温度範囲	0℃～＋40℃	0℃～＋40℃	0℃～＋40℃
保存温度範囲	－10℃～＋60℃	－10℃～＋60℃	－10℃～＋60℃
外形寸法（W×H×D）	420×200×450mm（突起部含まず）	300×125×475mm（突起部含まず）	260×200×450mm（突起部含まず）
質量	13～18.5kg （基板数・組合せによる）	6.5～7.0kg （基板数・組合せによる）	9.5～11.0kg （基板数・組合せによる）
価格	（税込）	DS-9121：（税込） DS-9122：（税込）	DS-9131：（税込） DS-9132：（税込）

注） 1スロット用のAC仕様は特注品扱いとなります。（型名：DS-9121）
　　 1スロット用メインステーションは信号出力機能は取り付けできません。

オプション

ハードウェアオプション

型　名	品　名	備　考
DS-0961	入力モジュール	4ch、 40kHz
DS-0962	入力モジュール	8ch、 20kHz
DS-0966	入力モジュール	2ch、 100kHz
DS-0967	入力モジュール	4ch、 40kHz音響用
DS-0970	周波数解析用演算基板	通常演算用（トラッキング、リアルタイムオクターブは4ch/スロットまで）
DS-0970A	周波数解析用演算基板	高速演算用
DS-0971	回転入力機能	トラッキング解析用回転信号入力機能
DS-0974	拡張メモリー基板	8MB
DS-0974A	拡張メモリー基板	128MB
DS-0974B	拡張メモリー基板	256MB
DS-0972	信号出力モジュール	1ch信号出力
DS-0976	信号出力モジュール	2ch信号出力

ソフトウェアオプション

型　名	品　名	備　考
DS-0921 A～E	汎用FFT解析	入力モジュールの組み合わせにより、最大40チャンネル（データステーション2台結合時：80チャンネル）、 100kHz（2ch入力モジュール使用時）、 1600ライン（メモリー追加により6400ライン）のFFT解析が可能です。多点同時振動・騒音解析も可能となります。
DS-0922	トラッキング解析	入力モジュールの組み合わせにより、最大40チャンネル（データステーション2台結合時：80チャンネル）、 400次のトラッキング解析が可能です。大型回転機器の挙動解析・故障診断を効率的に行うことが出来ます。
DS-0923	1/1、 1/3リアルタイムオクターブ	入力モジュールの組み合わせにより、最大40チャンネル（データステーション2台結合時：80チャンネル）の1/1、 1/3リアルタイムオクターブ解析が可能です。
DS-0924	1/6～1/24リアルタイムオクターブ	入力モジュールの組み合わせにより、最大40チャンネル（データステーション2台結合時：80チャンネル）の1/6、 1/12、 1/24リアルタイムオクターブ解析が可能です。
DS-0925	3次元音響インテンシティ解析	4チャンネルの汎用入力モジュールに3次元音響インテンシティソフトウェアを組合せ、 MI-6420音響インテンシティプローブにより、音源探査等の3次元インテンシティ解析が可能です。
DS-0926	音響インテンシティ解析	MI-6410音響インテンシティプロープを使用して音響パワー測定や音響透過損失等の測定が可能です。
DS-0927	実稼動アニメーション	入力モジュールの組み合わせにより、最大40チャンネル（データステーション2台結合時：80チャンネル）の同時処理が可能です。取り込んだ実振動波形から、測定対象がどのように振動しているかアニメーション表示します。実信号からの動きですので、まさに加振された時の動きをそのまま時間変化としてモニタ出来ます。
DS-0929	応力頻度解析	入力モジュールの組み合わせにより、最大40チャンネル（データステーション2台結合時：80チャンネル）の同時解析が可能です。各回転速度ごとの最大応力振幅、平均応力値と疲労限度線図を表示します。さらに、応力波形の周波数解析も同時に行いますので、加振力の回転次数成分の大きさ、共振の確認なども同時に行うことが出来ます。
DS-0930	ウィグナー＆ウェーブレット解析	FFT解析では難しかった、短時間で収束する非定常信号（過渡現象）の解析に有効です。時間と周波数の分解能をどちらも上げようという手法で、衝撃波、異常音、音響機器の過渡特性の解析等に有効なアルゴリズムです。
DS-0931	音響パワーレベル解析	入力モジュールの組み合わせにより、最大40チャンネル（データステーション2台結合時：80チャンネル）の同時解析が可能です。 JIS及びISOに準拠した音響パワーレベル測定を簡単に行うことが出来ます。
DS-0932	建築音響分析	入力モジュールの組み合わせにより、最大40チャンネル（データステーション2台結合時：80チャンネル）の同時解析が可能です。ホールや会議室等の建築物や建築材料を評価する際に必要とされる、室間レベル差、残響時間、吸音率、音響透過損失、床衝撃音といった各種測定が可能です。
DS-0940	ユニバーサルファイル変換	FDまたはHDに保存されたデータファイルをユニバーサル形式のテキストファイルに変換するユーティリティソフトです。対象データは、時間軸波形、パワースペクトル、フーリエスペクトル、クロススペクトル、周波数応答関数、コヒレンス関数です。

Revised: 2006/09/19

● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。

ご購入をご検討いただく場合には最寄りの弊社営業所或いは弊社代理店にご確認下さい。
